Дисковые затворы с уплотнением EPDM
Дисковые затворы с уплотнением EPDM от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Дисковые затворы с уплотнением EPDM

Дисковые затворы с уплотнением EPDM

Дисковые поворотные затворы с уплотнением EPDM – самый распространенный вид арматуры в своем классе. Популярность им в промышленной сфере обеспечил универсальный характер – поворотные затворы с каучуковым уплотнительным материалом эффективно работают на трубопроводах разных назначений, обеспечивающих технологические процессы в отраслях промышленности и на производствах.

Каталог дисковых затворов с уплотнением EPDM

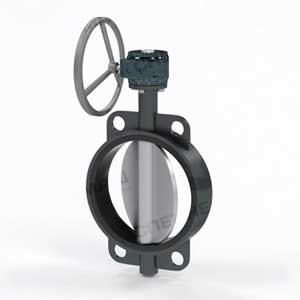

Стальные дисковые затворы СНМ 58030

СНМ 58030

Чугунные зат­во­ры дис­ко­вые с сим­мет­рич­ным дис­ком и ман­же­той из эласто­мера
DN 40 – 1200 мм
PN 10, 16 кгс/см2

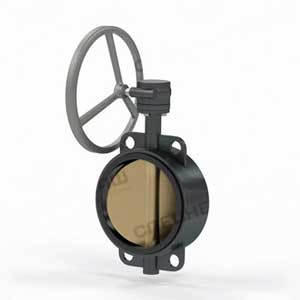

Стальные дисковые затворы СНМ 58060

СНМ 58060

Чугунные зат­­во­­ры дис­ко­вые с сим­метрич­ным рас­поло­же­нием дис­ка и меж­флан­цевым при­соеди­нением
DN 40 – 600 мм
PN 6,10,16 кгс/см2
Стальные дисковые затворы СНМ 58070

СНМ 58070

Чугунные зат­­во­­ры дис­ко­вые с с двой­ным экс­центриси­тетом флан­цевые
DN 100 – 2400 мм
PN 6,10,16,25 кгс/см2

Применение

EPDM – универсальный материал с высокой устойчивостью к температурам и химически активным рабочим средам. Он сохраняет характеристики в температурном диапазоне от 40 градусов мороза до 130 градусов тепла по Цельсию. Устойчив к действию кислот, антифризов, щелочей слабой или средней концентрации.

ООО НПО «СпецНефтеМаш» осуществляет производство и продажу дисковых затворов с уплотнением EPDM. В нашем каталоге такие устройства представлены в сериях СНМ–58030, СНМ–58060, СНМ–58070.

Уплотнитель демонстрирует устойчивость:

  • к кислотной среде с концентрацией кислоты до 10%;
  • окисляющим средам;
  • спиртам (органическим/неорганическим);
  • ультрафиолету;
  • сложным эфирам;
  • солям;
  • растворам щелочей (включая натриевые и калиевые щелочи, которые входят в состав моющих средств);
  • пару;
  • воде (холодной, горячей).

Дисковые затворы с уплотнением EPDM, таким образом, широко применяются на износостойких трубопроводах, транспортирующих нефтепродукты, газ, пар, воду, воздух и другие среды, в том числе токсичные (слабой и средней концентрации).

Функции, классификация, выбор дискового затвора

Перекрытие потока в таких устройствах осуществляется посредством вращения запирающего элемента – диска затвора EPDM – вокруг своей оси. Дисковый запорный элемент и вал, на котором он находится, расположены внутри металлического корпуса.

Общая классификация делит все поворотные дисковые затворы по 3 основным признакам.

  • Способ соединения с трубопроводом (подключения):
    • муфтовое соединение;
    • приварной метод;
    • фланцевое соединение;
    • стяжное подключение.
  • Вид уплотнителя:
    • уплотнение «металл по металлу»;
    • класс механизмов с мягким эластичным седловым уплотнением.
  • Способ управления – тип привода:
    • электрический;
    • гидравлический;
    • пневматический;
    • ручной.

Учитывая количество вариантов, вопрос выбора затвора дискового (ЗД) поворотного с уплотнением EPDM требует серьезной проработки. Здесь важно смотреть на номинальный диаметр запорного устройства, давление, на которое оно рассчитано, допустимый перепад температур рабочей среды, вид соединения, длину, вес. Важно подбирать поворотный затвор, который отвечает проектным характеристикам трубопровода по коэффициенту сопротивления и герметичности.

Характеристики поворотных затворов EPDM

Эксплуатационные характеристики поворотных дисковых затворов с уплотнением EPDM:

  • диапазон температур рабочей среды – от 25 градусов мороза до 120 градусов тепла по Цельсию;
  • номинальное давление – до 1,6 МПа (16 бар);
  • наружная температура в месте установки – от 25 градусов мороза до 40 градусов тепла по Цельсию;
  • монтаж – в любом положении, кроме того, при котором маховик будет внизу;
  • соединение – в зависимости от типа механизма (фланцевый или межфланцевый дисковый затвор с уплотнением EPDM);
  • подача потока – в любом направлении.

В каталоге ООО «СпеНефтеМаш» предлагаются поворотные затворы дисковые с управлением рычагом (ручное) и редуктором. В первом случае конструкция предусматривает возможность зафиксировать диск с дискретностью 9° (трубопроводы с номинальным диаметром Dn от 32 до 250 мм). Механизмы с редуктором (есть функция самоторможения) предназначены для установки на трубах диаметром от 250 до 1000 мм и позволяют фиксировать запорный элемент в любом положении. Поворотные затворы EPDM нашего изготовления обеспечивают герметичность класса «А», выполняются в корпусах из чугуна, в том числе с никелированным покрытием.

Особенности EPDM

EPDM – этилен-пропилен-диеновый каучук, пероксидально сшитый синтетический материал. Наполнен сажей, потому не используется для электрической изоляции. Относится к полярным эластомерам – полимерам, цепочка которых включает минимальное количество двойных связей (насыщена). За счет такой структуры EPDM демонстрирует инертность к химическому воздействию.

Характеристики мягкого эластичного седлового уплотнения:

  • простой монтаж;
  • морозостойкость;
  • устойчивость к абразивам.

EPDM проигрывает уплотнителю «металл по металлу» по скорости износа, но обеспечивает более высокую герметичность перекрытия потока рабочей среды.

Монтаж дисковых затворов с уплотнением EPDM

Среди достоинств дисковых затворов с уплотнением EPDM – малые габариты и небольшой вес, которые упрощают их установку. Это самый простой вид запорной арматуры, который устанавливается между фланцами трубопровода (зажимается).

Монтажные элементы межфланцевых и фланцевых дисковых затворов с уплотнением EPDM выполняются в соответствии с ГОСТ (№ 33259–2015 и № 12820–80 для плоских фланцев и № 12821–80 для воротниковых). Качество готовых поворотных затворов подтверждается декларацией о соответствии.

Купить дисковые затворы с уплотнением EPDM в Казани

НПО «СпецНефтеМаш» предлагает дисковые поворотные затворы (ЗДП) с полным документальным сопровождением по выгодной стоимости. Мы занимаемся производством арматуры, что определяет высокие гарантии качества и привлекательные цены на все виды изделий. Для размещения заказа на доставку ЗДП звоните нашим менеджерам по телефонам, указанным на сайте, или воспользуйтесь формой обратной связи, чтобы подать заявку онлайн.

Гарантия

На все устройства производства «СпецНефтеМаш» дается гарантия сроком от 12 (со дня ввода в эксплуатацию) до 18 месяцев (со дня поставки). Гарантийные обязательства производителя действуют при соблюдении пользователем правил транспортировки, хранения, монтажа и установки механизмов.
