Фильтр ФС-IX-100-1,6 / ФС-9 ДУ 100 РУ16 / DN100 PN1,6

Для механического устранения посторонних твердых частиц, примесей, мусора и прочих нежелательных примесей  из жидких, газообразных сред, а также потоков пара используются сетчатые фильтры ФСIX ду100. Посторонние частицы задерживаются с помощью фильтровальной сетки.

Фильтры сетчатые ФС-IX изготавливаются согласно ТУ 3615-001-24009276-2015.

Как применять фильтр сетчатый ФС-IX ДУ-100 РУ16

Использование ФС-IX ДУ-100 РУ16 допускается в любых отраслях промышленности и производства. Устройство эффективно задерживает разнообразные загрязнения того размера, который позволяет фракция сетки. За счет этого производственные процессы в химической, нефтеперерабатывающей, энергетической и любой другой промышленности будут происходить предельно легко, а внутренние стенки трубопроводов окажутся надежно защищены от механических повреждений и загрязнений.

Конструктивные особенности

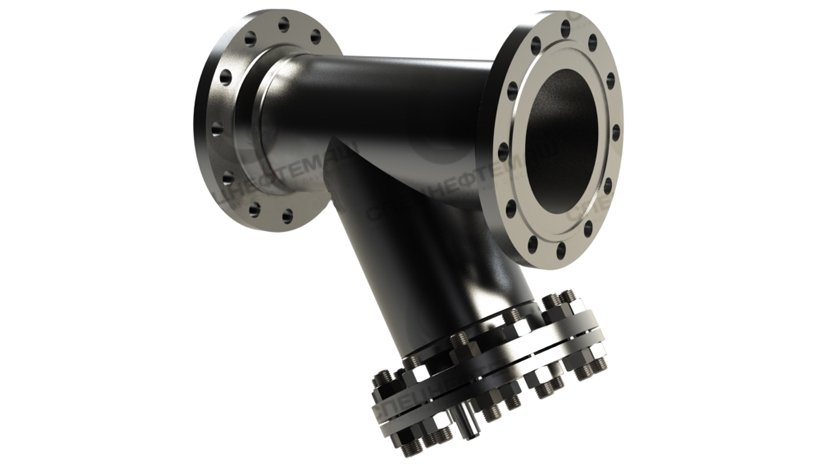

Сетчатый фильтр DN 100 Y-образной формы имеет с двух сторон корпуса монтажные фланцы, а также крышку, благодаря которой процесс очищения фильтрующей корзины происходит за считаные минуты, причем демонтировать трубопровод или снимать с него какие-либо элементы не придется. Достаточно открыть крышку и снять специальный элемент, который задерживает на себе все посторонние частицы. В сетчатом ФС-9 ДУ РУ 16 присутствует так называемая фильтрующая корзина, благодаря которой происходит быстрое и безопасное очищение.

При горизонтальной установке ФС-9-100 должен располагаться вниз крышкой. Если же речь идет о вертикальном монтаже, то крышка также должна размещаться внизу. Притом поток вещества обязательно должен проходить вниз по нисходящей. Когда поток жидкости, проистекающий через ФСIX PN 1,6, будет пропущен через сетку, все посторонние элементы осядут именно на этом элементе. Регулярность очистки определяется фактическим загрязнением сетки устройства. На предприятиях можно заказать ФС-IX-100-1,6 в наиболее подходящих исполнениях.

Как устанавливаются

Трубопроводы, к чистоте потока рабочей среды которых предъявляются повышенные требования, нуждаются в установке фильтров сетчатых У-образных ФС-IX DN100. Они должны располагаться перед ключевым элементом, чтобы максимально эффективно задерживать разнообразные загрязнения. Подходящий размер ячейки можно отрегулировать непосредственно в фильтрующем элементе. О том, какие именно фракции должны быть в сетке, сообщит оператор трубопровода после технического анализа составов и состояния всей системы. Материалы для изготовления фильтров обязательно устойчивы к коррозии и воздействию агрессивных газообразных и жидких сред.

Структурная схема условного обозначения ФС

При заказе фильтр ФС-IX обозначается: ФС-А-Б-В-Г-Д-Е, где:

• ФС - тип;
• А - конструктивное исполнение (I, II, III, VI, V, VI, VII, VIII, IX);
• Б - диаметр DN, мм;
• В - давление PN, кгс/см2 (МПа);
• Г - обозначение сетки;
• Д - материальное исполнение корпуса;
• Е - климатическое исполнение по ГОСТ 15150-69.

Пример условного обозначения фильтра сетчатого конструктивного исполнения IX, с диаметром DN100, на давление PN40, с размером ячейки фильтрующей сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450 С : Фильтр сетчатый ФС-IX-100-40-02-ХЛ-УХЛ(1) Т

Технические характеристики ФС-9 РУ16 ДУ 100

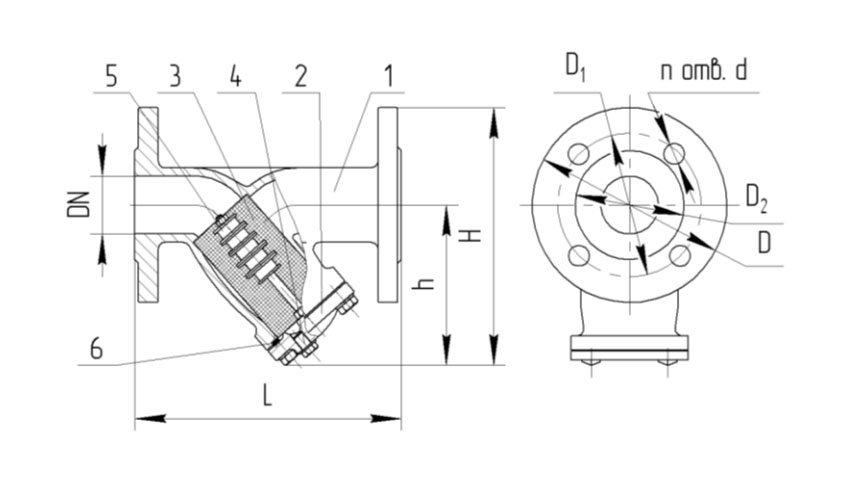

Чертеж ФС-IX-100-1,6

Кто ведет производство ФС-IX-100-1,6

ООО «НПО Спецнефтемаш» предлагает купить разные модификации фс9 ду100, изготовляемых в соответствии с пожеланиями заказчика при строгом соблюдении техзадания и времени исполнения. Допускается использование подходящих материалов на выбор, а также индивидуальные размеры изделия. При заказе можно использовать чертежи клиента или заказать изготовление чертежей специалистами компании.

Купить ФС-IX-100-1,6 можно с доставкой, которая осуществляется как по Москве, так и по все России. Цены на ФС-IX-100-1,6 PN16 можно посмотреть в прайс-листе или же узнать, обратившись к консультантам.

Чтобы купить сетчатый фильтр в Казани, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
