Фильтры сетчатые прямоточные ФС-VIII
Купить фильтры ФС-VIII в Казани по Т-ММ-11-2003 промышленные сетчатые с доставкой в регионы РФ от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Купить фильтры ФС-VIII в Казани по Т-ММ-11-2003 промышленные сетчатые с доставкой в регионы РФ Фото Фильтр сетчатый ФС VIII - купить по выгодным ценам
Вернуться в Фильтры ФС

Фильтры сетчатые прямоточные ФС-VIII

Фильтры ФС-VIII
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Диаметр:
от 15 мм до 150 мм
Давление:
до 1,6 МПа
Материал корпуса:
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Материал фильтроэлемента:
12Х18Н10Т, 10Х17Н13М2Т
Диаметр ячейки фильтроэлемента :
0,1 мм
Тип присоединения:
фланцевый, муфтовый, под приварку
Климатическое исполнение:
У, УХЛ, ХЛ, Т
Рабочая среда:
воздух, вода, пар, природный газ, нефтепродукты
Производитель ФС 8:
ООО "НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ФС-I
ФС-II
ФС-III
ФС-IV
ФС-V
ФС-VI
ФС-VII
ФС-VIII
ФС-IX



Фильтр ФС-VIII сетчатый прямоточный предназначен для очистки жидкой или газообразной среды от твердых примесей размером более 0,1 мм и устанавливается на всасывающем трубопроводе насоса, компрессора или клапана, защищая его от попадания инородных частиц.

Фильтр сетчатый ФС-VIII устанавливается на горизонтальном трубопроводе. Поток жидкости, проходя через фильтр, фильтруется на сетке фильтрующего элемента. Скопившийся шлам удаляется через крышку фильтра. При горизонтальной установке необходимо чтобы крышка сетчатого фильтра смотрела вниз.

Фильтры сетчатые ФС-VIII изготавливаются согласно ТУ 3615-001-24009276-2015.

Пример условного обозначения фильтра
ФС-А-Б-В-Г-Д-Е
ФС — фильтр сетчатый;
А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с
условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей
сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °

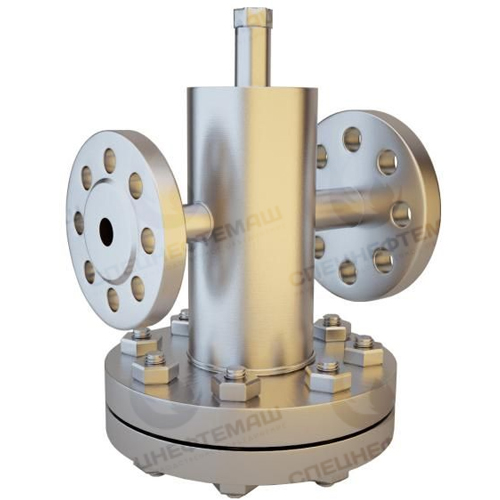

Фильтр сетчатый ФС-8

Фильтр сетчатый прямоточный ФС-VIII


технические характеристики
Давление расчетное, МПа 1.6
Рабочая среда газ, вода, углеводороды, нефтепродукты
Возможное материальное исполнение сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Отношение площади свободного сечения в сетке к свободному сечению в трубе 2,5
Размер ячейки в сетке, мм 0,1;0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0

Параметры и размеры

наименование Dy Py, Мпа L L1 Масса
ФС-VIII-15-1.6 15 1,6 150 220 6,3
ФС-VIII-20-1.6 20 1,6 160 225 6,9
ФС-VIII-25-1.6 25 1,6 170 235 7,6
ФС-VIII-32-1.6 32 1,6 200 253 12,2
ФС-VIII-40-1.6 40 1,6 220 270 14,7
ФС-VIII-50-1.6 50 1,6 220 284 16,6
ФС-VIII-65-1.6 65 1,6 250 304 22,5
ФС-VIII-80-1.6 80 1,6 280 334 28,4
ФС-VIII-100-1.6 100 1,6 300 364 38,0
ФС-VIII-150-1.6 150 1,6 400 414 59,6

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Чтобы купить сетчатый фильтр в Казани, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
