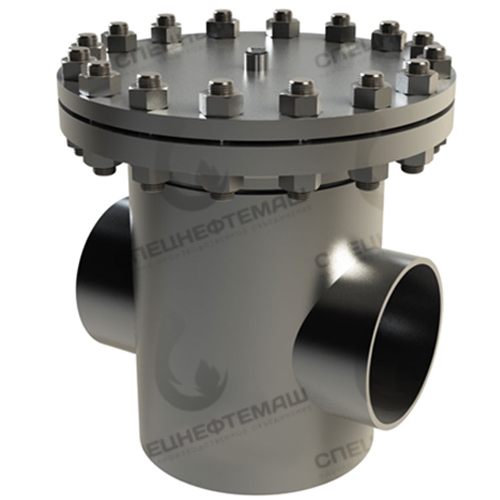

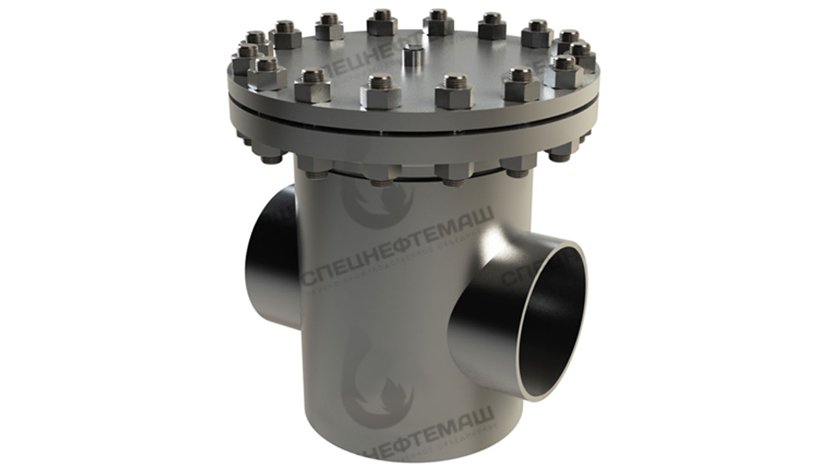

Фильтры сетчатые ФС-III по Т-ММ-11-2003

Фильтр ФС-III по Т-ММ-11-2003 представляет собой корпус с фильтрующим элементом, который очищает проходящий через него поток среды от твердых частиц и примесей. Среда, проходящая через фильтр ФС-3 может быть жидкой или газообразной и иметь условное давление 2,5-6,3 МПа. Фильтры ФС-III устанавливают на горизонтальных прямых трубопроводах.

Фильтры сетчатые фланцевые ФС изготавливаются из стали различных марок, а сетка фильтра выполняется из нержавеющей стали. Размер ячейки сетки рассчитывается индивидуально и зависит от исходных характеристик транспортируемой среды и необходимой степени очистки. ФС-III изготавливается в различных климатических модификациях в зависимости от марки стали.

Фильтры сетчатые ФС-III изготавливаются согласно ТУ 3615-001-24009276-2015.

Установка фильтра ФС осуществляется на трубопроводе перед защищаемым устройством. Фильтр ФС улавливает содержащиеся в потоке рабочей среды инородные механические частицы. Степень фильтрации рабочего вещества определяется размером ячеек сетки фильтрующего элемента. В качестве рабочего вещества могут выступать жидкости и газы.

Монтируется изделие в соответствии с ГОСТом 12815-80. К установке фильтра предъявляются следующие требования:

• Положение изделия может быть любым, однако отстойник должен быть направлен вниз.
• На корпусе изделия стрелкой указывается направление, по которому движется фильтруемая жидкость.
• Чтобы очистить деталь, открывается дренажный кран, при сильном загрязнении снимается крышка и очищается фильтр.

1. корпус фильтра;
2. фильтроэлемент;
3. крышка фильтра;
4. болт;
5. гайка;
6. фланец;
7. дренаж;
8. дренаж.

Параметры и размеры

Материальное исполнение

Чтобы купить сетчатый фильтр в Казани, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
