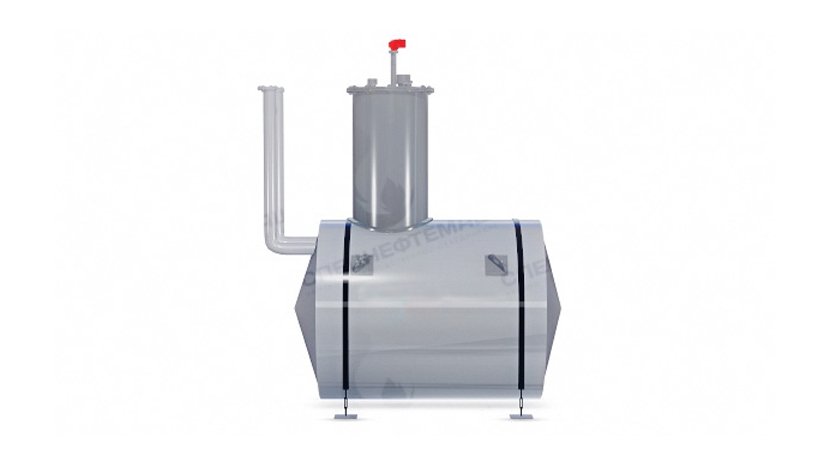

Резервуар горизонтальный стальной подземный РГСП-3
3 м3
От 0 до 90 °C
сталь Ст3, 09ГС2С, 12х18Н10Т
подземное
Нефтепродукты
Жидкость
до 9 баллов
10 лет
ООО "НПО "Спецнефтемаш"
Типоразмеры в наличии:
Для чего нужны подземные резервуары РГСП?
При оборудовании хранилищ для разных типов нефтепродуктов, максимальная плотность которых не превышает 1тс/м3, а также прочих жидкостей (в том числе и воды для технических нужд) широко используются подземные горизонтальные резервуары РГСП-3 м3. Устанавливая их, вы экономите производственную площадь, так как практически вся емкость будет находиться под землей. Кроме того, подобные конструкции обеспечивают повышенный уровень пожарной и экологической безопасности все из-за того же подземного расположения.
ГОСТ в действии
Конструкция горизонтальных резервуаров РГСП-3 полностью соответствует государственным стандартам 17032-2010 и Р.52630-2012. У вас есть возможность заказать емкость, качество которой подтверждают Сертификаты соответствия, вместе с ней вы получаете разрешение на использование. Примечательно, что резервуары РГСП-3 имеют двойные стенки, оснащены системой, контролирующей герметичность пространства между ними. Благодаря датчику максимального уровня, контролирующему линию наполнения, «перелива» не произойдет. Также в горизонтальных стальных подземных резервуарах имеется система деаэрации.
Чем заполняется пространство между стенками?
Специальной жидкостью, соответствующей ряду требований.
- Во-первых, температура вспышки не должна быть менее 100 градусов по Цельсию.
- Во-вторых, она должна быть химически нейтральной к материалу, из которого изготовлен сам резервуар, а также к его содержимому (кроме того превосходить его по плотности).
- Третье – ее свойства не должны изменяться при перепадах температур, на которые рассчитан подземный резервуар.
Резервуар горизонтальный стальной подземный РГСП-3. Чертеж
Технические характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Рабочее давление, МПа | налив | |
| Допустимое избыточное давление, МПа | 0,04 | |
| Рабочее давление в теплообменном устройстве, МПа | 0,8 | |
| Рабочая температура, °С | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 |
| 09Г2С-8 | Минус 60 | |
| Внутренний диаметр резервуара, Dв, мм | 1400 | |
| Длина резервуара, L, мм | 2895 | |
| Длина резервуара, L1, мм | 2210 | |
| Длина цилиндрической части резервуара, L2, мм | 2040 | |
| Толщина корпуса резервуара, S/S1, мм | 4/6 | |
| Ширина резервуара, В, мм | 1560 | |
| Высота резервуара, Н, мм | 4725 | |
| Высота резервуара при транспортировке, Н1, мм | 1715 | |
| Уровень засыпки, Н2, мм | 1200 | |
| Площадь поверхности теплообмена, м2 | 2,0 | |
| Масса резервуара, кг | 1090 | |
| Установленный срок службы, лет | 10 | |
| Сейсмичность по 12ти балльной шкале, балл, не более | 9 | |
| Группа резервуаров по ОСТ 26 291-94 | 5 | |
| Среда в резервуарах |
Нефтепродукты (токсичная класс опасности 3 по ГОСТ 12.1.007-76, взрывоопасная; категория 11А по ГОСТ Р 51330.11-99; группа взрывоопасности Т3 по ГОСТ Р 51330.5-99 пожароопасная) |
|
| Среда в теплообменном устройстве | Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная) | |
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Особенности заказа
Стоимость емкости РГСП-3 и доставки в Казань зависит от требуемого размера, а также условий установки и эксплуатации. В каждом случае производство резервуаров для нефти ведется под конкретные параметры, поэтому цена рассчитывается индивидуально.
