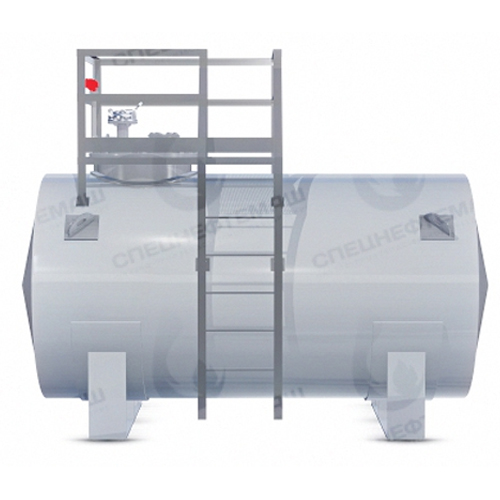

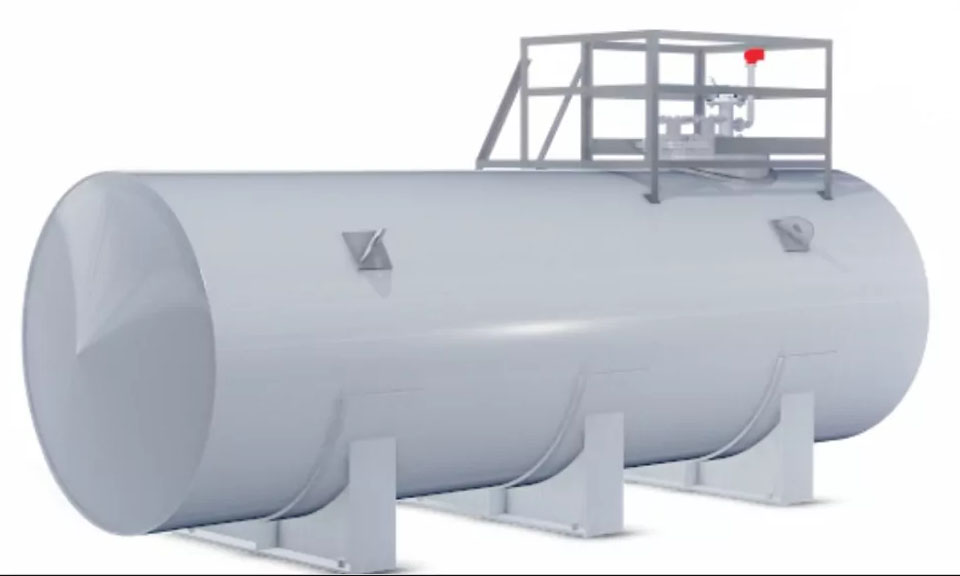

Резервуар горизонтальный стальной наземный РГСН-25
25 м3
От 0 до 90 °C
сталь Ст3, 09ГС2С, 12х18Н10Т
Наземное
Нефтепродукты
Жидкость
до 9 баллов
10 лет
ООО НПО "Спецнефтемаш"
Типоразмеры в наличии:
Наземные емкости РГСН-25 – оборудование горизонтального размещения вместительностью 25 кубометров, предназначенное для хранения, использования различных материалов, применяемых в производстве, при добыче, на предприятиях нефтеперерабатывающей/нефтегазовой отраслей. Рассчитано на субстанции/газы, плотность которых не превышает 1 тонну/куб. метр.
Производство РГСН-25
ООО «НПО «Спецнефтемаш» осуществляет производство надземных конструкций, руководствуясь действующими стандартами. Все изделия проходят испытания и на выходе соответствуют ГОСТ:
- Р.52630-2012,
- 17032-2010,
- Качество подтверждено сертификатом соответствия № Росс.RU.АВ17.по1286.
В производстве применяется качественная сталь с антикоррозионным покрытием. Наиболее востребованные марки (среди наших заказчиков) – СТ3, 09Г2С.
Конструкция горизонтальных резервуаров РГСН-25
Наземные горизонтальные резервуары РГСН-25 выполняются в цилиндрической форме с плоским или коническим дном. Размеры емкости зависят от ее назначения. Стандарты:
- 4,99 м длины, 4,33 м высоты – стальной наземный резервуар для нефтепродуктов с тяжелыми остатками переработки (темные);
- 4,85 м – длина конструкции, рассчитанной на наполнение прозрачными (светлыми) нефтепродуктами, ее высота 4,45 м.
Ширина цилиндра – общая для емкостей разного назначения – 3 м. При необходимости вы можете заказать проект, изготовление нестандартного оборудования вместительностью 25 кубометров. Под конкретную заявку будет разработана вся необходимая техническая документация.
Конструкция горизонтального стального наземного резервуара может быть оснащена отопительной техникой разных типов, теплоизолирована. Все емкости оборудуются стропильными устройствами для удобства транспортировки/установки.
Резервуар горизонтальный стальной наземный РГСН-25. Чертеж
Технические характеристики
| Наименование параметра | РГСН-25 (темные нефтепродукты) | РГСН-25 (светлые нефтепродукты) | |
|---|---|---|---|
| Рабочее давление, МПа | налив | налив | |
| Рабочее давление в подогревателе, МПа | 0,4 | - | |
| Рабочая температура, °С | От 0 до 90* | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 | Минус 40 |
| 09Г2С-8 | Минус 60 | Минус 60 | |
| Внутренний диаметр резервуара, Dв, мм | 2760 | 2760 | |
| Длина резервуара, L, мм | 4990 | 4850 | |
| Расстояние между опорами, L1, мм | 4150 | 4150 | |
| Расстояние до опоры, L2, мм | 135 | 135 | |
| Длина цилиндрической части резервуара, L3, мм | 4280 | 4280 | |
| Расстояние до пробки, К, L4, мм | 1700 | 1700 | |
| Толщина корпуса резервуара, S/S1, мм | 4/8 | 4/8 | |
| Ширина резервуара, В, мм | 3000 | 3000 | |
| Ширина опоры, В1, мм | 3000 | 3000 | |
| Высота резервуара, Н, мм | 4330 | 4450 | |
| Высота резервуара при транспортировке, Н1, мм | 3400 | 3400 | |
| Площадь поверхности теплообмена, м2 | 23 | - | |
| Масса резервуара, кг | 4560 | 4340 | |
| Установленный срок службы, лет | 10 | 10 | |
| Сейсмичность по 12 балльной шкале, балл | До 9 | До 9 | |
| Группа резервуаров по ОСТ 26 291-94 | 5а | 5а | |
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Эксплуатационные требования к РГСН-25
Наземные резервуары РГСН рассчитаны на эксплуатацию при температурах от 95 градусов выше нуля до 65 градусов мороза. Предельный уровень избыточного давления газового пространства отличается для устройств с разной конструкцией: для емкости с коническим дном это 0,07 МПа, оборудования с плоским днищем – 0,04 МПа (вакуум – 0,001 МПа).
Жидкость межстенного пространства, применяемая для резервуара РГСН-25, должна быть химически нейтральна, иметь большую плотность, чем материал заполнения, t вспышки от 100 градусов.
Как заказать резервуары РГСН-25?
Наши принципы: работа на результат заказчика, оптимальная стоимость наземных горизонтальных резервуаров, которые мы изготавливаем. В этом убедились многие серьезные компании по всей России, присоединяйтесь.
Чтобы купить готовую емкость в Казани или заказать производство нестандартного оборудования, просто свяжитесь с нами удобным способом:
- по телефону 8–800–3021–565;
- через электронную почту marketing@snmash.ru.
Также вы можете оставить заявку прямо на сайте. По данным заполненной анкеты специалисты подсчитают ориентировочную цену на нефтяной резервуар, предложат оптимальные готовые решения или нестандартные варианты производства. Мы доставляем оборудование по России, в страны СНГ, обращайтесь.
