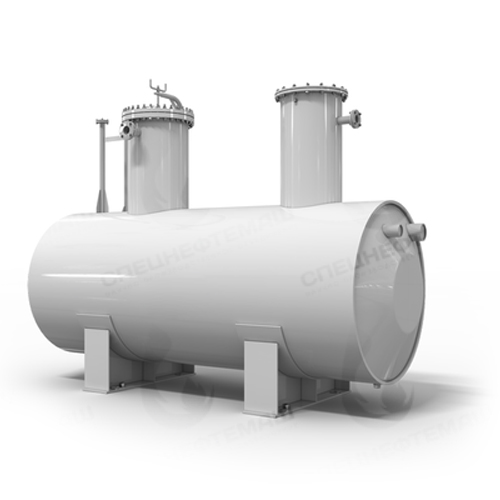

Емкость подземная дренажная ЕП-5, ЕПП-5
Емкость подземная дренажная ЕП-5, ЕПП-5 | Купить емкости в Казани от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкость подземная дренажная ЕП-5, ЕПП-5 | Купить емкости в Казани Фото Емкость дренажная ЕП-5, ЕПП-5 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-5, ЕПП-5

Емкость подземная дренажная ЕП-5, ЕПП-5
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
5 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200



Горизонтальный дренажный сосуд ЕП-5, ЕПП-5 – это контейнер (емкость с подогревателем или без) для временного содержания масел, конденсатов, нефтехимических отходов, нефтепродуктов и т. д. Подходит для различных сред плотностью до1000 куб. м на кг, но не может использоваться с углеродными сжиженными газами (СУГ).

Сосуд ЕП-5 исполняется в форме цилиндра с эпилептическим или коническим днищем. Внизу конструкции предусмотрены крепления для удобства установки (стойки, лапы). В верхней части расположены горловины с люками (вылет – до 1,6 м) для сбора субстанции и проведения технического обслуживания аппарата.

Конструкция, материал изготовления емкостей типа ЕП-5 или ЕПП-5, изоляция может отличаться в зависимости от условий эксплуатации:

  • требуемой стойкости к воздействию среды;
  • климатических условий;
  • прочности, связанной с типом почв размещения и окружением.

ООО НПО «Спецнефтемаш» занимается изготовлением емкостей подземных дренажных ЕП-5 и ЕПП-5. У нас можно купить аппарат стандартных габаритов или заказать производство специального контейнера для временного содержания отходов по самой выгодной стоимости.

У нас есть все, чтобы обеспечить быстрое изготовление ЕП-5 (ЕПП-5) с дополнительной изоляцией, оснащением, разными крепежными системами. Мы работаем по всей России, оказываем комплексное сопровождение заказа (от расчета потребности до монтажа) и предлагаем минимальные цены.



Основные характеристики

Ключевые качественные характеристики подземных емкостей ЕПП-5, ЕП-5:

Вместимость – пять кубометров.

Требования к материалу хранения:

  • предельная плотность – 800–1000 куб. м/кг;
  • класс опасности 2–4 (согласно ГОСТу 12.1.007–76).

Давление в системе – до 0,07 МПа (рабочее избыточное), до 0,001 МПа (относительное разряженное в газовом пространстве).

Эксплуатационные характеристики подземной емкости ЕП-5:

  • сейсмичность площадки до 9 баллов по MSK64;
  • диапазон рабочих температур в зоне установки – от 45 градусов ниже нуля до 80 градусов тепла по Цельсию.

Дренажные подземные емкости выполняются из стали марки 09Г2С.

Качественная антикоррозионная обработка (скорость проникновения – не более 0,1 мм за 1 год) позволяет увеличить срок эксплуатации аппарата до 20+ лет.

Согласно классификации сосудов по ГОСТу Р 52630–2012, аппарат относится к классу 5а.

НПО «Спецнефтемаш» руководствуется действующими требованиями и нормативами ГОСТ при изготовлении сосудов серий ЕП/ЕПП. Также у нас действует внутреннее ТУ 3615-001-24009276-2015.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Типы емкостей

Мы производим оба типа дренажных подземных емкостей вместимостью 5 кубометров

  • ЕП-5 без подогревателя, показан на рисунке 1. Может исполняться с усиленной изоляцией.
  • ЕПП-5 – емкость подземная с подогревателем, рисунок 2. Оснащаются одной из двух систем. Первый вариант – аппарат со змеевиком (нагревательная система размещена внутри цилиндра). Второй – сосуд с электрокабелем (нагревающий кабель монтируется с наружной части корпуса).

Емкость подземная дренажная ЕП-5. Чертеж Емкость подземная дренажная ЕП-5. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-5

Емкость подземная дренажная ЕПП-5. Чертеж Емкость подземная дренажная ЕПП-5. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-5

Габаритные размеры

Диаметр D, мм Длина L, мм Высота Н, мм Высота горловины Н1, мм Ширина, мм Глубина погружения насоса Масса, кг
1600 2821 4031 1700 1760 3; 3,2; 3,7; 3,9 1500

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

Как мы работаем

Как мы работаем

Маркировка дренажных емкостей на 5 м3

Условное обозначение дренажного подземного аппарата может выглядеть так: ЕП–5–1200–1–2–Т–К. Расшифровка данной формулы:

  • ЕП – тип сосуда, может быть двух вариантов (без подогревателя и ЕПП-5 с подогревателем).
  • 5 – вместимость, измеряется в метрах кубических.
  • 1200 – диаметр внутреннего цилиндра (обечайки).
  • 1 – материальное исполнение емкости дренажной ЕП-5, может быть в двух вариантах:
    • 1 – аппарат с длиной погружной части 3 м (для систем с нефтяным погружным насосом НВ-Е 50/50) или 3,2 м (для нефтяных полупогружных насосов типа 12НА–9*4);
    • 2 – сосуд с длиной погружаемой части 3,7 м (если применяется НВ-Е 50/50) или 3,9 м (для насосов 12НА–9*4).
  • 2 – материал цилиндра, в данном случае это второй тип, возможные варианты:
    • 1 – емкости горизонтальные ЕП-5 из стали марки СТ3пс4 для регионов, в которых температура в холодный сезон не опускается ниже 20 градусов мороза;
    • 2 – аппарат из стали марки 16ГС (предельная температура холодной пятидневки – до 40 градусов мороза);
    • 3 – горизонтальная емкость ЕПП-5 (ЕП) из стали 09Г2С (работает при минимальных температурах до минус 60).
  • Т – наличие термообработки.
  • К в конце формулы указывает на оснащение штуцера для насосной техники дополнительным подогревателем.

Информация для Заказчиков

НПО «Спецнефтемаш» – опытный завод-производитель оборудования серии ЕП-5 и ЕПП-5. Мы изготавливаем аппараты стандартных габаритов и конструкции по индивидуальным замерам. Для расчета стоимости готового изделия от вас требуется указать:

  • требования к типу оборудования (наличие подогревателя, его тип);
  • размеры конструкции;
  • комплектацию (может оснащаться измерительными приборами, уровнемером, дополнительными подогревателями);
  • количество горловин;
  • высота вылета горловин (глубина погружения);
  • тип обработки против воздействия коррозии;
  • требования к изоляции (гидро- и тепло-);
  • условия эксплуатации (климатические).

Любые справки можно получить по телефону 8–800–3021–565. Звоните нам или напишите на marketing@snmash.ru, и квалифицированный специалист поможет определиться с требованиями к оборудованию, рассчитать ориентировочную цену заказа емкости на 5 кубов и сориентироваться с оптимальными условиями доставки.
