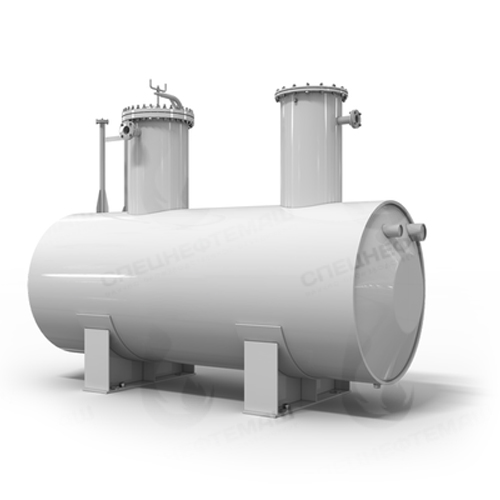

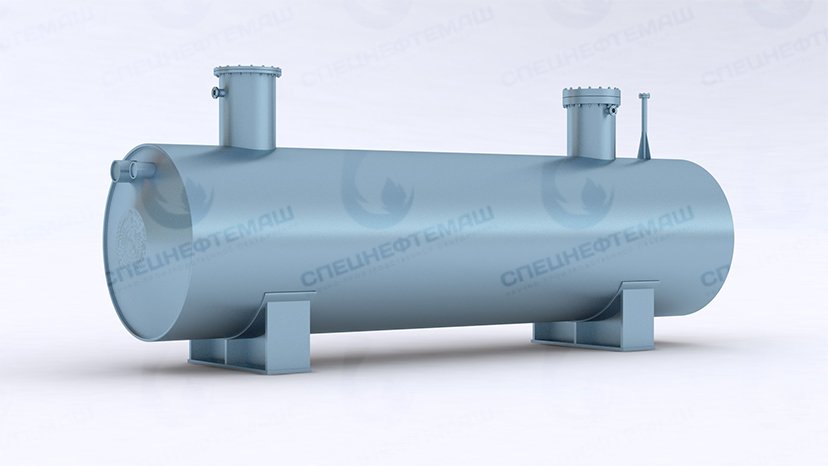

Емкость подземная дренажная ЕП-40, ЕПП-40
40 м3
От -45 до 80 °C
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
не более 0,07 МПа
УХЛ1, Т1
5а
до 9 баллов
20 лет
ООО НПО "Спецнефтемаш"
Типоразмеры в наличии:
Дренажные емкости ЕП и ЕПП вместимостью 40 куб. м используются для хранения, сбора, распределения различных сред плотностью до 1000 кг/кубометр. Конструктивно данный аппарат представляет собой герметичный сосуд цилиндрической формы, оснащенный несколькими горловинами для удобства доступа и обслуживания.
Аппарат выполняется в различных конструктивных вариантах, оснащается специальным оборудованием, может иметь различную форму дна (плоское, коническое днище). Его материальное, конструктивное, техническое исполнение задают условия эксплуатации, которые могут отличаться. Потому выбор и заказ сосуда должен быть очень индивидуальным с учетом конкретных требований:
- к устойчивости материалов сосуда к действию агрессивных и неагрессивных сред;
- термической устойчивости металла;
- прочности аппарата;
- его размеров;
- конструктивного исполнения.
Технико-эксплуатационные характеристики
Завод по производству дренажных емкостей и другого резервуарного оборудования «СпецНефтеМаш» занимается изготовлением ЕП-40 (ЕПП-40) любых типов и классов. Мы оказываем профессиональную помощь по разработке технического задания на производство изделий и поможем вам заказать именно тот вид емкости, который идеально впишется в конкретные условия использования.
Технико-эксплуатационные качества аппаратов ЕП-40 без подогрева и ЕПП-40 с подогревателем.
- Требования к эксплуатируемой среде:
- плотность – до 1000 кг/куб. м;
- класс опасности – не выше II.
- Требования к системе подключения:
- температурный режим – в диапазоне от 80 градусов тепла до 45 градусов ниже нуля.
- давление – до 0,001 МПа (разряжение в газовой среде) и 0,07 МПа (рабочее избыточное).
- Паспортные характеристики:
- жизненный цикл – от 20 лет;
- объем – 40 куб. м;
- коррозионная защита – не более 0,1 мм/год проникновения коррозии;
- сейсмическая устойчивость – способность выдерживать колебания до 9 баллов по шкале Рихтера.
Материальное и конструктивное исполнение дренажной емкости ЕП-40 (ЕПП) может отличаться. В производстве применяются проверенные марки стали (16ГС, 09Г2С и другие). Мы изготавливаем резервуары с любой формой днища, различными системами подогрева (для подземной емкости ЕПП-40) в строгом соответствии с ГОСТ. Все сосуды нашего производства:
- относятся к классу 5а (классификация по госстандарту);
- выполняются по внутреннему ТУ 3615-001-24009276-2015.
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Типы емкостей
В зависимости от наличия системы подогрева дренажные емкости подземного размещения делятся на два типа:
- сосуд ЕП-40 без подогревателя (представлен на рисунке 1);
- подземный аппарат ЕПП с подогревателем (см. рисунок 2).
Подземный сосуд с подогревом можно купить в одном из двух вариантов:
- ЕПП-40 с нагревающим кабелем (он монтируется снаружи корпуса и обеспечивает равномерный нагрев);
- Емкость подземная ЕПП-40 с подогревателем в форме змеевика (внутри цилиндрического сосуда размещается система, в которой циркулирует пароводяная смесь).
|
|
| Рисунок 1 - Емкость подземная дренажная ЕП-40 | |
|
|
| Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-40 | |
Габаритные размеры ЕП-40
| Размеры, мм | Масса пустого аппарата, кг | ||||||||||||
| D | L | L1 | L2 | L3 | L4 | L5 | l1 | l2 | H | H1 | h | S | |
| 2400 | 9030 | 8400 | 1300 | 5600 | 1000 | 2570 | 2470 | 200 | 3660 4360* |
900 1600* |
800 | 8 | 5880 6150* |
* Для ЕП 40-2400-1600-1(2)(3)-Т-К
Габаритные размеры ЕПП-40
| Размеры, мм | Пов-ть теплообмен, F, кв.м | Масса пустого аппарата, кг | |||||||||||
| L | L1 | L2 | L3 | L4 | L5 | l1 | l2 | H | H1 | h | S | ||
| 9030 | 8400 | 1300 | 5600 | 1000 | 2570 | 2470 | 200 | 3660 4360* |
900 1600* |
800 | 8 | 6,0 | 6000 6270* |
* Для ЕПП 40-2400-1600-1(2)(3)-Т-К
Таблица штуцеров
| Обозначение | Назначение | Проход условный Ду, мм | Давление условное Ду, МПа (кгс/см 2) | Вылет, мм |
| А1 | Люк | 800 | 0,3 (3) | – |
| Б1 | Для насоса | 700 | 0,6 (6) | – |
| В1 | Ввод продукта | 200 | – | – |
| Г1 | Вывод продукта | 65 | – | – |
| Д1 | Вывод продукта аварийный | 150 | – | – |
| Е1 | Ввод пара | 100 | 1,6 (16) | 200 |
| Ж1 | Воздушник | 100 | 1,6 (16) | 200 |
| З1 | Для уровнемера | 80 | 4,0 (40) | – |
| З2 | Для уровнемера | 65 | 4,0 (40) | – |
| И1 | Для термопреобразователя | 50 | 1,6 (16) | – |
| К1 | Для манометра | 50/М20´1,5 | 1,6 (16) | 200 |
| Л1* | Ввод теплоносителя | 20 | – | – |
| М1* | Вывод теплоносителя | 20 | – | – |
| Н1** | Ввод теплоносителя | 20 | – | – |
| О1** | Вывод теплоносителя | 20 | – | – |
| П1*** | Слив воды после гидроиспытания | 40G1½ | – | – |
| *Для емкостей типа ЕПП **Для емкостей с колодцем ***При необходимости предприятию-изготовителю |
||||
Материальное исполнение
| Наименование | Исполнение по материалам | ||
| 1 | 2 | 3 | |
| Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C | |||
| Допустимая минимальная температура стенки под давлением, °C | |||
| Минус 20 | Минус 40 | Минус 60 | |
| Марки стали, обозначение стандарта и технических требований | |||
| Листовая сталь | Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 | 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 | 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520 |
| Поковки | Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 | 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 | 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479 |
| Патрубки штуцеров | Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 | 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731 | |
| Трубы подогревателя | Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733 | ||

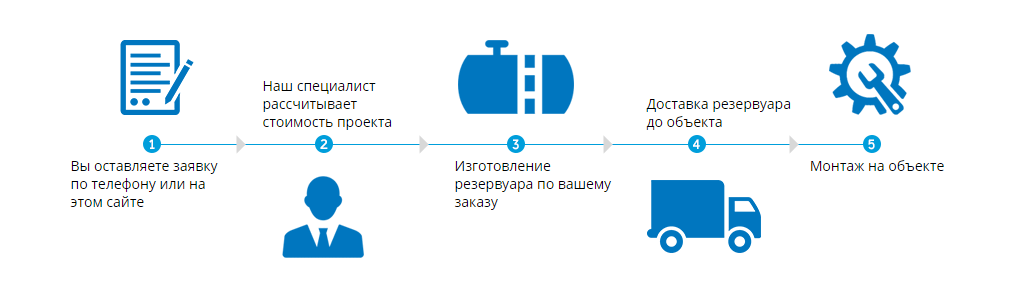

Как мы работаем
Пример условного обозначения при заказе
Подземные дренажные емкости горизонтальные ЕП-40 (ЕПП) применяют в различных условиях. Последние задают определенные сложности выбора сосуда для площадки. Упростить эту процедуру поможет понимание условных обозначений типов аппаратов.
Формула выглядит так: ЕПП–40–2400–1–1–Т–К.
В расшифровке ее экспликаты означают:
- ЕПП – дренажная емкость с подогревателем подземного размещения (сосуд без подогрева обозначается как ЕП);
- 40 – объем корпуса (может варьировать в пределах 3–200 кубометров);
- 2400 – диаметр цилиндрического сосуда (внутренний);
- 1 – конструктивное исполнение аппарата, определяет длину погружной части насосного оборудования, которая меняется в зависимости от типа применяемой техники. Исполнение 1 (в примере) предполагает длину 3 или 3,2 м (соответственно для насосов НВ-Е 50/50 и 12НА-9*4). Если вместо единицы будет 2, то длина погружной части вырастет до 3,7 или 3,9 м (соответственно для погружного и полупогружного насоса).
- 1– материальное исполнение, обозначает марку стали, из которой изготовлена дренажная емкость с подогревателем и без. В примере это Ст3пс4 – сталь, применяемая для изготовления сосудов, которые устанавливаются в зонах с минимальными температурами холодного сезона до 20 градусов мороза. Материальное исполнение может быть в трех вариантах. Кроме приведенного в примере, существует еще два исполнения:
- марка стали 16ГС (в формуле обозначается двойкой) для аппаратов в зонах с холодной 5-дневкой с температурой до 40 градусов ниже нуля;
- сталь 09Г2С используется для изготовления емкостей типа ЕП-40 и ЕПП-40, которые будут эксплуатироваться в холодных регионах (температура зимнего сезона до 60 градусов мороза), это матисполнение № 3.
- Буква «Т» в обозначении указывает на проведение термообработки корпуса дренажной горизонтальной емкости ЕПП-40.
- Буква «К» – на установку дополнительного подогрева (подогревателем оснащен насосный штуцер).
Информация для Заказчиков
Чтобы заказать производство резервуаров вместимостью 40 кубометров, получить консультацию или уточнить стоимость серии резервуаров, свяжитесь с нами любым удобным способом:
- по номеру 8–800–3021–565;
- через форму обратной связи на сайте;
- через электронную почту marketing@snmash.ru.
На всю продукцию нашего производства предлагаются оптимальные цены. Резервуары доставляются по России и в страны СНГ. Соответствуют отечественным/международным стандартам. Для заказа от вас нужно только указание требований к конструктивному исполнению, температурным режимам, типу изоляции и антикоррозионной обработки.
При необходимости наши специалисты помогут определиться с нужными параметрами резервуара. Мы занимаемся изготовлением стандартных аппаратов и дренажных подземных емкостей ЕП-40 (ЕПП) нетипичных размеров.
