Емкость подземная дренажная ЕП-25, ЕПП-25
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp/ep-epp-25.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Емкость дренажная ЕП-25 и ЕПП-25 для промышленной площадки от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкость подземная дренажная ЕП-25, ЕПП-25
Емкость дренажная ЕП-25 и ЕПП-25 для промышленной площадки от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

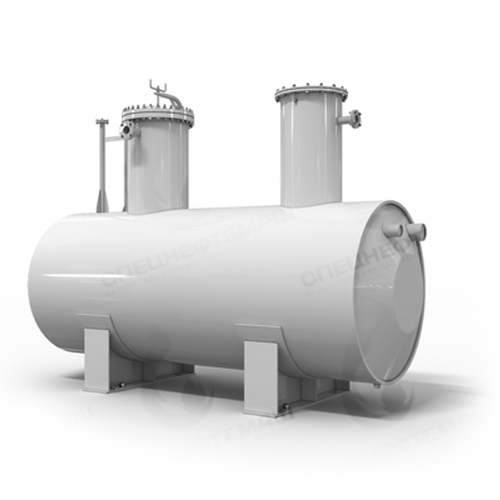

Емкость дренажная ЕП-25 и ЕПП-25 для промышленной площадки Фото Емкость дренажная ЕП-25, ЕПП-25 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-25, ЕПП-25

Емкость подземная дренажная ЕП-25, ЕПП-25
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
25 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200



Дренажная емкость подземная 25 м3 – металлический сосуд цилиндрической формы, плоскодонный или с коническим днищем. Вместимость – 25 куб. метров.

Данный аппарат обозначается как ЕП или ЕПП, применяется для хранения, сбора, распределения или выдачи различных сред:

  • нефтепродуктов;
  • отходов химической, нефтехимической, газовой промышленности;
  • технической воды.

Дренажная емкость подземная ЕП-25 или ЕПП подходит для различных субстанций, если их плотность не превышает предела 800–1000 кг/кубометр. По конструктивному и техническому исполнению сосуды могут отличаться в зависимости от условий их эксплуатации.

Выбор материала – марки стали – для производства ЕП-25 и ЕПП-25 осуществляется с учетом требований заказчика:

  • к стойкости дренажного аппарата к воздействию среды;
  • прочности емкости дренажной ЕП-25 и ЕПП;
  • температурной устойчивости и других параметров.


Характеристики дренажной емкости ЕП (ЕПП)

НПО «СпецНефтеМаш» занимается изготовлением ЕП-25 (ЕПП-25). Мы гарантируем каждому клиенту не только высокое качество нашей продукции, но и точное попадание в систему требований к аппарату.

При необходимости поможем определиться с конструктивным, климатическим, техническим решением для дренажного подземного резервуара.

Все наши горизонтальные сосуды отличаются приемлемой ценой и следующими техническими характеристиками:

  • плотность среды для хранения – до 1000 кг/кубометр;
  • вместимость (объем) – до 25 кубометров;
  • эксплуатация дренажной емкости горизонтальной ЕПП-25 и ЕП-25 при температурах от 80 градусов тепла до 45 градусов мороза;
  • избыточное давление рабочей системы – до 0,07МПа (относительное разряжение в газовой среде – до 0,001 МПа);
  • паспортный срок службы – 20 лет и более;
  • проникновение коррозии – до 0,1 мм/год.

В зависимости от климатических условий использования дренажные подземные емкости ЕПП-25 и ЕП-25 могут изготавливаться из марок стали 09Г2С, Ст3пс4 или 16ГС. Все изделия нашего производства относятся к группе сосудов 5а (согласно ГОСТ P 52630).

По результатам испытаний, проведенных в 2017 году, продукция сертифицирована для использования в сейсмически нестабильных регионах. Дренажное подземное оборудование функционально при уровне сейсмичности до 9 баллов по MSK-64.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Типы дренажных емкостей

Кроме материала, конструкции днища, набора технического оборудования, емкости подземные дренажные классифицируются:

  • на сосуды без подогрева ЕП-25 (рис. 1);
  • аппараты с подогревом ЕПП (рис. 2).

Второй вариант – подземная емкость с подогревателем ЕПП, – в свою очередь, тоже бывает в двух вариантах. В первом исполнении для подогрева используется нагревающий кабель, расположенный по внешнему периметру резервуара. Во втором случае в качестве подогревателя ЕПП применяется змеевик – трубка с циркулирующей по ней горячей водой, расположенная внутри аппарата.


Емкость подземная дренажная ЕП-25. Чертеж Емкость подземная дренажная ЕП-25. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-25

Емкость подземная дренажная ЕПП-25. Чертеж Емкость подземная дренажная ЕПП-25. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-25

Габаритные размеры ЕП-25

Размеры, мм Масса пустого аппарата, кг
D L L1 L2 L3 L4 L5 l1 l2 H H1 h S
2400 5830 5200 1300 2600 800 2570 2470 200 3660 900 800 8 4220

Габаритные размеры ЕПП-25

Размеры, мм Пов-ть теплообмен, F, кв.м Масса пустого аппарата, кг
L L1 L2 L3 L4 L5 l1 l2 H H1 h S
5830 5200 1300 2600 800 2570 2470 200 3660 900 800 8 3,9 4300

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

Как мы работаем

Как мы работаем

Пример обозначений

Основные технические особенности и способы исполнения дренажной подземной горизонтальной емкости ЕП-25 (ЕПП) находят отражение в ее обозначении. Выглядит эта формула так:

ЕПП–25–2400–1–1–Т–К, где:

  • ЕПП – емкость с подогревателем (сосуд без подогрева обозначается как ЕП).
  • 25 – номинальный объем аппарата.
  • 2400 – внутренний диаметр цилиндра;
  • 1 – исполнение конструкции. Существует в двух вариантах, обозначается единицей или двойкой. В данном примере цифра 1 означает, что оборудование с подогревом оснащается насосом с длиной погружной части:
    • 3 м, если это насосная техника НВ-Е 50/50 (при исполнении 2 длина составила бы 3,7 м);
    • 3,2 м, если это 12НА-9х4 (при исполнении 2 для насосов этой серии погружная часть выполняется длиной 3,9 м).
  • 1 – выбор материала. Существует в трех вариантах (обозначается цифрами с 1 до 3):
    • 1 (в примере описания дренажной емкости ЕПП-25 с подогревателем) – исполнение из стали Ст3пс4 для эксплуатации при минимальных температурах холодного сезона до -20;
    • 2 – аппарат из стали 16ГС, которая, согласно ГОСТ 5520–79, применяется при минимальных температурах до 40 градусов холода;
    • 3 – емкость из стали 09Г2С для эксплуатации в условиях температуры самой холодной пятидневки до 60 градусов (особо холодные регионы).
  • Т – термообработка корпуса сосуда.
  • К – дополнительный подогрев на насосном штуцере.

Информация для заказчиков

НПО «СпецНефтеМаш» занимается изготовлением емкостей типа ЕП-25 и ЕПП по внутреннему ТУ № 3615-001-24009276-2015. Все наши изделия соответствуют строгим стандартам (ГОСТ и международным). Мы предлагаем выгодную цену и всестороннюю информационную поддержку. Есть возможность заказать доставку в Казань

Для заказа аппаратов любого исполнения ЕП-25 без подогревателя и ЕПП 25 м3 с подогревателем в Кузнецке, звоните менеджеру по телефону 8–800–3021–565 или обращайтесь по адресу marketing@snmash.ru.

Для расчета стоимости заказа укажите:

  • требования по конструктивному исполнению;
  • желательные размеры;
  • климатические условия эксплуатации емкости с подогревателем или без подогрева;
  • количество и высоту горловин, форму днища;
  • требования к системе изоляции (гидро- и тепло-).

По вашей заявке мы оснастим емкость любым технико-технологическим или контрольно-измерительным оборудованием, не завышая ее стоимости. В зависимости от заявленных условий предложим купить аппарат с соответствующей антикоррозионной обработкой. Работаем по всей России и в странах СНГ.
