Емкость подземная дренажная ЕП-200, ЕПП-200
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp/ep-epp-200.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Емкости дренажные подземные ЕП-200, ЕПП-200 от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

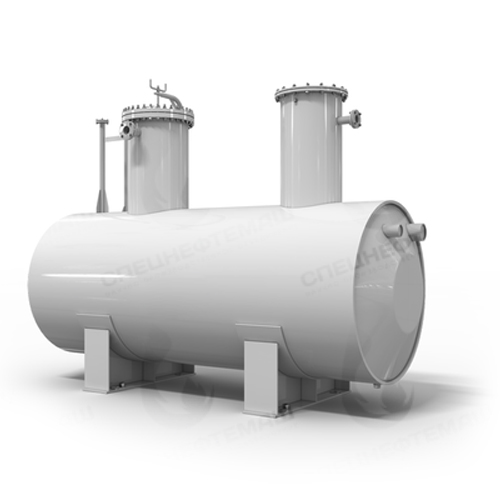

Емкость подземная дренажная ЕП-200, ЕПП-200
Емкости дренажные подземные ЕП-200, ЕПП-200 от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкости дренажные подземные ЕП-200, ЕПП-200 от производителя Фото Емкость дренажная ЕП-200, ЕПП-200 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-200, ЕПП-200

Емкость подземная дренажная ЕП-200, ЕПП-200
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
200 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200



Емкость ЕП-200 или ЕПП-200 – дренажный резервуар для сбора жидкостных отходов или хранения иных технических жидкостей с плотностью не более тысячи куб. метров, который вмещает до 200 кубометров материала. Представляет собой сосуд с эпилептическим или коническим днищем в форме цилиндра.

Рассчитан на эксплуатацию в регионах с разными климатическими и иными показателями. Оснащается горловинами и стойками/опорами. Устанавливается подземным способом, что определяет его преимущество в плане сохранения экологии зоны размещения.

Конструктивное и материальное исполнение дренажной емкости ЕП-200 подземной установки может существенно отличаться в зависимости от условий эксплуатации. В нашем каталоге вы можете заказать:

  • дренажную емкость с различным материальным исполнением;
  • сосуды, устойчивые к действию агрессивных сред;
  • аппараты различной прочности.


Характеристики и эксплуатационные условия

Условия эксплуатации аппаратов серии ЕП/ЕПП, которые можно купить у нас:

  • жизненный цикл – от 20 лет и более;
  • объем сосуда для технических жидкостей – 200 куб. м;
  • материал исполнения – сталь проверенных марок (выбор зависит от конкретных параметров установочной площадки);
  • оснащение – различное (дополнительный подогрев насосной части, фильтрационные системы, датчики);
  • антикоррозионная обработка – обязательная, обеспечивает минимальное проникновение коррозии (не более 0,1 мм/12 месяцев);
  • температура зоны установки дренажной подземной емкости – не более 80 градусов выше нуля и не менее 45–60 градусов мороза (зависит от материального исполнения);
  • ограничения по использованию: сжиженные газы, среды с содержанием сероводорода более 1,8%.

Дренажные емкости ЕПП-200 горизонтальные подземного размещения предназначены для хранения субстанций 2–4 классов опасности (согласно госстандарту 12.1.007–76). По ГОСТ 52630–2012, сосуд относится к классу 5а. Может применяться в системах с предельным рабочим давлением 0,07 МПа и относительным разряжением в газовом пространстве до 0,001 МПа.

Сейсмичность территорий расположения предприятия-пользователя подземной дренажной емкости – до 9 баллов по MSK-64. Это один из самых надежных аппаратов для использования в зонах с периодическими землетрясениями.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Типы дренажных емкостей подземных

По наличию или отсутствию системы подогрева все сосуды серии делятся:

  • на ЕП-200 без подогревателя (см. рис. 1);
  • ЕПП-200 с подогревателем (одного из двух типов подогрева), изображен на рис. 2.

ЕП-200 могут выполняться с дополнительной системой теплоизоляции. Емкость с подогревателем может быть оснащена системой наружного подогрева или внутреннего.

В первом случае по корпусу протягивается так называемый греющий кабель (наружный электрообогрев), который и обеспечивает заданную температуру внутри сосуда. Во втором используется классический змеевик – внутренний подогрев через установленную в резервуар трубку, в которой циркулирует пароводяная смесь.


Емкость подземная дренажная ЕП-200. Чертеж Емкость подземная дренажная ЕП-200. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-200

Емкость подземная дренажная ЕПП-200. Чертеж Емкость подземная дренажная ЕПП-200. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-200

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

Как мы работаем

Как мы работаем

Обозначения

Подземные дренажные емкости ЕП-200 горизонтального расположения могут оснащаться функциями и характеристиками, которые обязательны в одних условиях их эксплуатации и де-факто не нужны (не оправданы) в других. Потому разбираться в обозначениях полезно каждому думающему заказчику.

Формула выглядит следующим образом: ЕП–200–3400–<КИ>–<МИ>–Т–К. Расшифровываются эти обозначения так:

  • ЕП – емкость подземная без подогрева;
  • 200 – объем сосуда в куб. м;
  • 3400 – общий диаметр резервуара;
  • <КИ> – конструктивное исполнение;
  • <МИ> – материальное исполнение;
  • Т – термическая обработка емкости в процессе изготовления ЕП-200 (ЕПП-200);
  • К – дополнительный подогрев на штуцере насоса.

Исполнение конструкции (<КИ>) аппарата может быть в одном из двух вариантов (это касается как ЕП, так и подземной емкости с подогревателем). Обозначаются они единицей или двойкой:

  • 1 – сосуд с насосным оборудованием, длина погружаемого элемента которого составляет:
    • 3,0 м, если это нефтяной погружной HB-E 50/50;
    • 3,2 м, если в системе используется полупогружной нефтяной 12HA-9*4.
  • 2 – аппарат с длиной погружаемой части насоса:
    • 3,7 м для HB-E 50/50;
    • 3,9 м для 12HA-9*4.

Параметр <МИ> может принимать три значения – от единицы до тройки – для обоих вариантов резервуаров (ЕП-200 и ЕП-200 с подогревателем). Он указывает на выбор марки стали различной степени устойчивости к действию низких температур. Варианты исполнения выглядят так:

  • 1 – сталь Ст3пс, Ст3сп, Ст3Гпс для производства подземных резервуаров, применяемых в регионах с температурой холодного сезона до 20 градусов ниже нуля;
  • 2 – сталь 16ГС для изготовления аппарата, предназначенного к эксплуатации в климатических зонах с граничными показателями температуры холодной 5-дневки до 40 градусов (ниже нуля);
  • 3 – исполнение дренажной емкости ЕП–200 из стали 09Г2С или 10Г2С1 для производства резервуара, устанавливаемого в особо холодном климате (подходит для регионов с зимней температурой до 60 градусов ниже нуля).

Информация для клиентов

Чтобы купить резервуар серии ЕПП-200 в Казани без наценок посредников, звоните нам по телефону 8–800–3021–565. Подать заявку с указанием требований к изделию можно через сайт или по email marketing@snmash.ru.

Для расчета сроков производства и стоимости заказа, укажите:

  • тип емкости (с подогревом или без);
  • размеры;
  • количество горловин;
  • комплектацию дренажной емкости ЕПП-200 горизонтальной (то же касается ЕП-200 без подогрева);
  • требования к гидроизоляции;
  • необходимость теплоизоляции;
  • вид антикоррозионной обработки;
  • характер климата в зоне эксплуатации.

НПО «Спецнефтемаш» – завод резервуарного оборудования – занимается изготовлением емкостей типа ЕП-200 и ЕПП-200 в строгом соответствии с действующими ГОСТ и международными стандартами.

Производство осуществляется по внутренним техническим условиям (ТУ № 3615-001-24009276-2015). Вся продукция нашего исполнения отличается хорошими техническими характеристиками, предлагается по ценам производителя и может применяться практически в любых климатических зонах.
