Опоры УКГ-8 (серия 5.905-18.05 выпуск 1)

УКГ-8 – это хомутовая опора газопровода, которая предназначена для строительства трубопроводов, с диаметром труб от 300 до 500 мм. Крепления монтируются на металлические конструкции сооружений. Конструктивно выглядят как консоль, имеют подкос. Изготавливается из металлического уголка и круга 8-В.

Применение опор УКГ-8

Крепления УКГ-8 предполагается применять в районах с температурой до -40°, c расчетным давлением потока жидкости в трубах до 12 кгс/см². Диаметр труб монтируемого трубопровода 400 или 500 мм.

Применение опор позволяет уменьшить износ конструкций, вызванных избыточными нагрузками и деформацией. Металлоконструкции создают жесткий каркас, который усиливает сопротивление износу. Трубы, опирающиеся на металлические конструкции, ограничены в возможности смещения, поэтому служат долго.

Конструкция опор УКГ-8

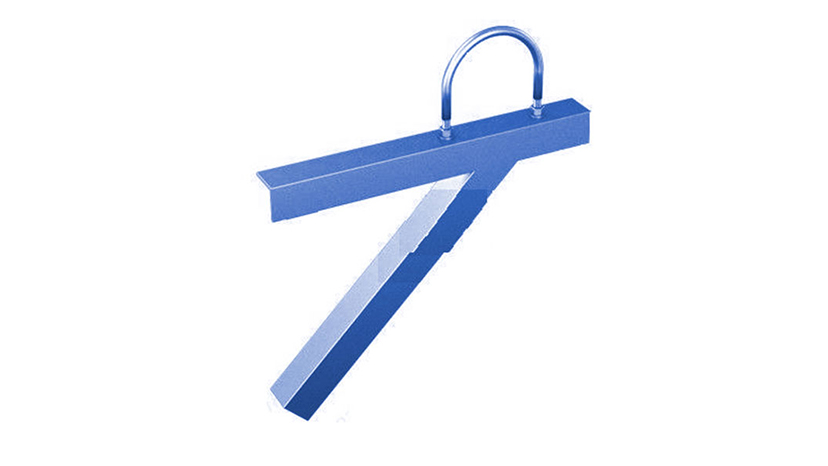

Строение опоры УКГ-8:

• консоль (стальной уголок);
• подкос (стальной уголок);
• хомут (круг 8-В).

Такое решение позволяет компенсировать сдвиг трубы, как в результате теплового расширения, так и в результате механических нагрузок. Использование этого типа металлических изделий сводит возможность аварийной ситуации к минимуму.

Размещение опор предполагается на расстоянии не более 6 метров между собой. Увеличение расстояния возможно при предварительном расчете прочности трубы.

Производство опор УКГ-8

Основным, наиболее часто используемым материалом для выпуска данной продукции является сталь. Использование марки Ст. 3 устанавливается ГОСТом, это качественный и прочный материал. При желании заказчика изменить марку стали, предприятие может применить другие материалы:

• 09Г2С;
• 12Х18Н10Т;
• 12ХМ;
• 12Х1МФ;
• 15Х5М и других сталей.

ООО НПО «СпецНефтеМаш» готово пойти навстречу своим клиентам и изменить грунтовку ГФ-021, наносимую на продукцию, чтобы избежать появления коррозии при транспортировке на иные антикоррозийные методы. К ним относятся:

• цинковое (термодиффузионное, горячее);
• эмали с цинком;
• эпоксидные смолы и др.

Применение альтернативных методов позволяет расширить диапазон регионов, где можно использовать данные крепления газопровода.

Чертеж опоры УКГ-8

Так выглядят рабочие чертежи, по которым изготавливается крепление УКГ-8.

На них изображена серия 5.905-18.05, выпуск первый. В них отображены геометрические размеры и другие характеристики готовых изделий.

Технические характеристики

Данная таблица представляет разные модификации изделий, заказать опоры УКГ-8 можно, выбрав из данной таблицы модификацию с нужными характеристиками.

Заказать опоры УКГ-8

Размеры опор могут колебаться, поскольку каждый тип предназначен для своего диаметра трубы, поэтому цена металлоконструкций тоже различается. Узнать ее можно, позвонив по телефону 8-800-30-21-565. Менеджер компании поможет определиться с заказом и уточнит цену.

Купить опоры УКГ-8 на нашем предприятии выгодно и удобно. Изготовление продукции занимает от 7 до 15 рабочих дней, после чего персонал фирмы организует доставку заказа по указанному адресу. Если заявка на крепления была отправлена по электронной почте (marketing@snmash.ru) или через форму заявок на сайте, наши сотрудники перезвонят клиенту, чтобы уточнить заказ.

ООО «СпецНефтеМаш» ответственно относится к своим обязанностям. Все изделия соответствуют ГОСТ, проходят сертификацию и производственный контроль.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Рабочие чертежи опоры УКГ-8
