Опоры УКГ-7 (серия 5.905-18.05 выпуск 1)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/opory-truboprovodov/seriya-5-905-18-05-vypusk-1/ukg-7.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры УКГ-7 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-7 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-7 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

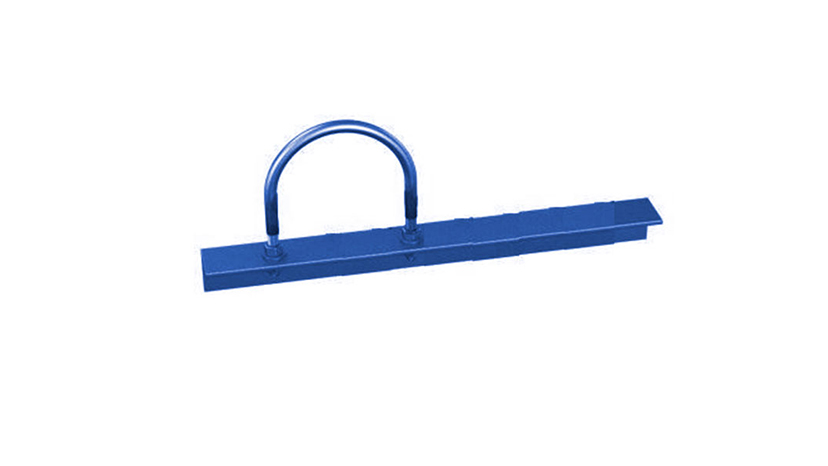

Опоры УКГ-7 от компании ООО НПО Спецнефтемаш Фото УКГ-7 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-7 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-7 (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

Категория хомутовых креплений для газопроводов включает в себя металлические изделия УКГ-7. Эти опоры используют для фиксирования труб на металлических конструкциях. Для изготовления применяется стальной уголок и круг 8-В.

Применение опор УКГ-7

Строительство технологических трубопроводов производится с использованием специальных креплений, для придания жесткости конструкции.

Опоры УКГ-7рассчитаны на использование в районах, где температура достигает - 40° C. Макс давление в трубах до 12 кгс/см², диаметр трубы 50-300 мм. Предназначаются для фиксации труб в продольном положении. Ограничивают смещение трубы при нагрузках и колебаниях температуры, что уменьшает вероятность возникновения утечки и аварийных ситуаций.

Конструкция опор УКГ-7

Конструктивно крепление газопровода представляет собой консоль, изготовленную из уголка. Для фиксации труб используется хомут из круга.

Горизонтальные трубопроводы монтируются на опорах, располагающихся на расстоянии 6 м друг от друга. Изменение расстояния размещения опор допустимо в случае соответствия проекту или проведения дополнительных расчетов.

Изготовление данных конструкций газопровода производится по чертежу серия 5.905-18.05, выпуск 1. Использование данных металлоконструкций значительно увеличивает прочность готового объекта, способствуя длительной безаварийной работе.

Производство опор УКГ-7

Согласно технологии при производстве металлических конструкций УКГ-7 используется сталь марки Ст. 3. Производитель изделий, компания ООО НПО «СпецНефтеМаш» готово пойти навстречу заказчикам, желающим заказать опоры УКГ-7 и выполнить изделия из сталей:

  • 09Г2С;
  • 12Х18Н10Т;
  • 12ХМ;
  • 12Х1МФ;
  • 15Х5М и т. д.

В случае необходимости, предприятие также готово заменить стандартное покрытие продукции – транспортировочный грунт ГФ-021 другими способами обработки, такими как:

  • термодиффузионным цинкованием;
  • горячим цинкованием;
  • цинксодержащими эмалями;
  • покрытиями на основе эпоксидных смол и другими.

Подбор покрытия проводится с учетом условий эксплуатации металлоконструкций. Если заказчик затрудняется с выбором, сотрудник компании проконсультирует его совершенно бесплатно.

Чертеж опоры УКГ-7

Рабочий чертеж крепления УКГ-7, серия 5.905-18.05. Продукция фирмы изготавливается в соответствии с ГОСТ 2590-88.

Чертеж опоры УКГ-7

Технические характеристики

Параметры изделий содержатся в таблице и прайс-листах. По ним можно определиться с характеристиками продукции предприятия. Опора газопровода УКГ-7 – технически важная конструкция, поэтому весь товар проходит сертификацию и контроль на всех этапах изготовления.

Обозначение Условный проход Ду, мм L, мм L₁, мм ∆К, мм Масса ед., кг
УКГ 7.00 50 100 55₋₅ 4⁺¹ 0,86
УКГ 7.00-01 65 100 55₋₅ 4⁺¹ 1,15
УКГ 7.00-02 80 100 55₋₅ 4⁺¹ 1,19
УКГ 7.00-03 100 150 55₋₅ 4⁺¹ 1,6
УКГ 7.00-04 150 200 75₋₅ 5⁺¹ 3,79
УКГ 7.00-05 200 250 75₋₅ 5⁺¹ 6,63
УКГ 7.00-06 250 300 85₋₅ 6⁺¹ 10,87
УКГ 7.00-07 300 350 105₋₅ 6⁺¹ 15,49

Заказать опоры УКГ-7

В зависимости от количества заказов и загруженности цехов, изготовление может занимать 7 – 15 рабочих дней. Уточнить время ожидания можно у менеджера фирмы.

Чтобы купить опоры УКГ-7, можно использовать готовую форму для заявок на сайте или позвонить по телефону: 8-800-3021-565. Сделать заказ можно по электронной почте: marketing@snmash.ru.

ООО НПО «СпецНефтеМаш» дорожит своими заказчиками, поэтому каждый заказ сопровождает свой менеджер, который будет всегда на связи, вплоть до доставки товара клиенту.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-7

Документ: Крепление горизонтального газопровода Ду 50-300мм к металлическим конструкциям УКГ 7.00. Серия 5.905 - 18-05
