Опоры УКГ-4 (серия 5.905-18.05 выпуск 1)
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:
УКГ-4 относится к хомутовым опорам и предназначаются для фиксации горизонтальных газопроводов к железобетонным колоннам. Конструкция состоит из рамы и круга (консоль + хомут). Материалы:
- уголок металлический;
- круг металлический 8-В.
Изделие относится к серии 5.905-18.05, вып. 1.
Применение опор УКГ-4
Используются в системах газоснабжения для фиксации труб диаметром от 50 до 250 мм. Крепления УГК-4 увеличивают жесткость конструкции трубопровода, позволяют противостоять неблагоприятным воздействиям климатических, механических и других воздействий.
Предназначены для газопроводов со следующими параметрами:
- внутреннее давление до 12 кгс/см²;
- температура воздуха до -40° C.
Применение данных креплений позволяет избежать деформации труб и увеличить срок эксплуатации газовой сети.
Конструкция опор УКГ-4
Опоры закрепляются на несущих конструкциях зданий и сооружений из ЖБИ через шесть метров. Необходимость более частой или редкой установки должна быть подтверждена расчетными данными. Их применение позволяет избежать возникновения аварийных ситуаций в результате:
- деформации трубы;
- износа;
- появления свища.

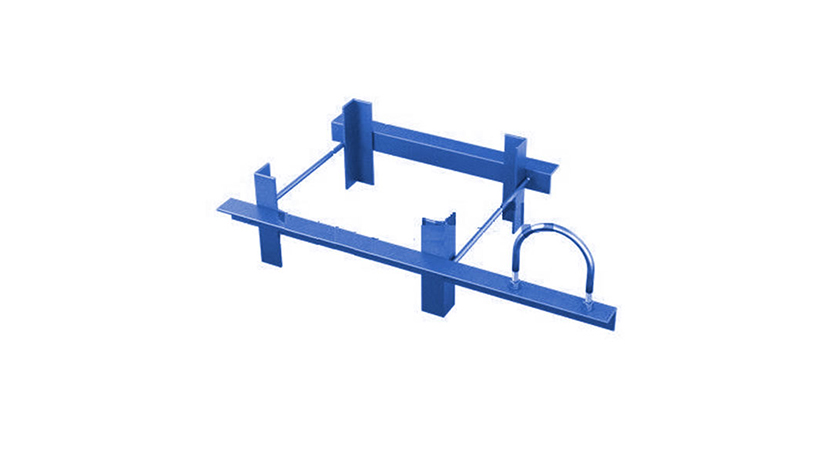

Конструктивные особенности опоры УКГ-4 – на раме из стального уголка с консолью крепится металлический хомут. Устройство ограничивает смещение трубы в вертикальной плоскости, оставляя свободным ход вперед/назад, что позволяет избежать искривления трубы в результате тепловых изменений.
Производство опор УКГ-4
Материалом для изготовления креплений УКГ-4 служит сталь марки Ст.3, по чертежам серии 5.905-18.05 выпуск 1. При индивидуальном заказе опора газопровода может быть выполнена из других материалов. Компания предлагает следующие материалы:
- 09Г2С;
- 12Х18Н10Т;
- 12ХМ;
- 12Х1МФ;
- 15Х5М и других.
Для защиты от агрессивного воздействия атмосферы и осадков при доставке, продукция фирмы покрывается грунтовкой ГФ-021. По желанию покупателей, можно заказать опоры УКГ-4 с покрытием:
- термодиффузионным цинкованием;
- горячим цинкованием;
- цинксодержащих эмалей;
- покрытий на основе эпоксидных смол или других.
Это основные характеристики выпускаемой продукции.
Чертеж опоры УКГ-4
Серия 5.905-18.05 – это чертежи, в которых указаны основные параметры изделий, применяемых при строительстве газопроводов и систем подачи природного газа. Фирма «СпецНефтеМаш» выпускает свои изделия в строгом соответствии с требованиями ГОСТ и отраслевых стандартов.
Технические характеристики
Таблица с техническими параметрами продукции ООО «СпецНефтеМаш», из нее можно выбрать и купить опоры УКГ-4, подходящие в каждом конкретном случае.
| Обозначение | Условный проход Ду, мм | Размер коллоны АхВ, мм | L, мм | l, мм | Масса ед., кг |
|---|---|---|---|---|---|
| УКГ 4.00 | 50 | 400х400 | 100⁺⁵ | 67,5±1 | 7,04 |
| УКГ 4.00-01 | 50 | 400х600 | 100⁺⁵ | 67,5±1 | 7,28 |
| УКГ 4.00-02 | 50 | 600х400 | 100⁺⁵ | 67,5±1 | 8,38 |
| УКГ 4.00-03 | 65 | 400х400 | 100⁺⁵ | 65±1 | 8,28 |
| УКГ 4.00-04 | 65 | 400х600 | 100⁺⁵ | 65±1 | 8,64 |
| УКГ 4.00-05 | 65 | 600х400 | 100⁺⁵ | 65±1 | 9,79 |
| УКГ 4.00-06 | 80 | 400х400 | 100⁺⁵ | 70±1 | 8,32 |
| УКГ 4.00-07 | 80 | 400х600 | 100⁺⁵ | 70±1 | 8,68 |
| УКГ 4.00-08 | 80 | 600х400 | 100⁺⁵ | 70±1 | 9,82 |
| УКГ 4.00-09 | 100 | 400х400 | 150⁺⁵ | 67±1 | 9,71 |
| УКГ 4.00-10 | 100 | 400х600 | 150⁺⁵ | 67±1 | 10,07 |
| УКГ 4.00-11 | 100 | 600х400 | 150⁺⁵ | 67±1 | 11,41 |
| УКГ 4.00-12 | 150 | 400х400 | 200⁺⁵ | 75±1 | 18,52 |
| УКГ 4.00-13 | 150 | 400х600 | 200⁺⁵ | 75±1 | 19,15 |
| УКГ 4.00-14 | 150 | 600х400 | 200⁺⁵ | 75±1 | 21,48 |
| УКГ 4.00-15 | 200 | 400х400 | 250⁺⁵ | 70±1 | 27 |
| УКГ 4.00-16 | 200 | 400х600 | 250⁺⁵ | 70±1 | 28 |
| УКГ 4.00-17 | 200 | 600х400 | 250⁺⁵ | 70±1 | 30,88 |
| УКГ 4.00-18 | 250 | 400х400 | 300⁺⁵ | 70±1 | 42,2 |
| УКГ 4.00-19 | 250 | 400х600 | 300⁺⁵ | 70±1 | 43,2 |
| УКГ 4.00-20 | 250 | 600х400 | 300⁺⁵ | 70±1 | 47,48 |
Заказать опоры УКГ-4
Данный товар может варьироваться по своим размерам и характеристикам, поэтому стоимость продукции можно узнать из каталога, сверившись с требуемыми размерами.
Заказать крепления газопровода можно прямо на сайте. Наши клиенты могут также воспользоваться электронной почтой marketing@snmash.ru или телефоном 8-800-3021-565.
Все изделия сертифицированы. Сроки выпуска продукции до 15 рабочих дней после подтверждения заявки. Цены и сроки можно уточнить у сотрудников компании.
Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация
Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:
Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов
