Опоры УКГ-15 (серия 5.905-18.05 выпуск 1)

Крепления газопровода УКГ-15 относятся к хомутовым опорам. Они предназначены для фиксации труб на панельных и блочных стенах. Состоят из стальной консоли (профиль металла – уголок) и хомута (круг 8-В ГОСТ 2590). Для изготовления деталей используются чертежи серия 5.905-18.05, вып. 1.

Применение опор УКГ-15

Строительство газопроводов природного газа ведется с использованием конструкций УКГ-15. Эти изделия предназначены для крепления труб в системе подачи природного газа, поддерживающей давление до 1,2 МПа в районах, где зимние температуры не опускаются ниже -40°C. Поддерживает трубы диаметром от 15 до 100 мм.

Опоры УКГ-15 очень востребованный элемент, который активно применяется при строительстве технологических трубопроводов. Спроектированы для уменьшения неблагоприятного влияния окружающей среды на готовую систему. Стабилизируют и укрепляют конструктив, обеспечивают его целостность по всей длине.

Конструкция опор УКГ-15

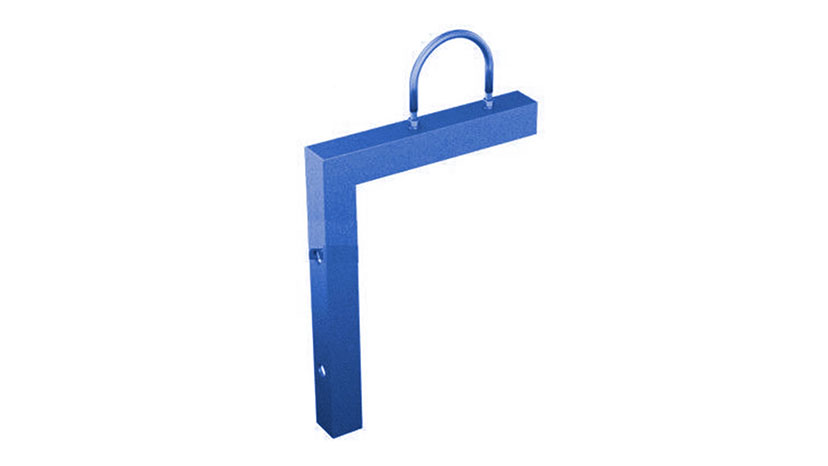

Крепления УКГ-15 изготавливаются в виде консоли, снабженной хомутом. Для производства используют стальной уголок и круг 8-В (ГОСТ 2590-88).

Опоры предназначены для компенсации разнообразных внешних воздействий на элементы трубопровода, обеспечивая стабильность положения при колебаниях температуры и физических нагрузках. Использование этого типа креплений сводит возможность возникновения аварийной ситуации к минимуму.

Опоры газопровода размещаются на расстоянии не менее 6,0 метра от одной точки установки до другой, независимо от типа креплений. Если требуется изменение расстояний между опорами, надо произвести расчет возникающей нагрузки.

Производство УКГ-15

Для выпуска изделий применяют сталь, марка которой соответствует ГОСТ. Это Ст.3. Для изделий, которые планируется использовать в условиях, отличающихся от указанных выше, возможно изготовление продукции из сталей других марок. У ООО НПО «СпецНефтеМаш» можно заказать опоры УКГ-15 из сталей:

• 09Г2С;
• 12Х18Н10Т;
• 12ХМ;
• 12Х1МФ;
• 15Х5М и т. д.

Стандартной защитой при транспортировке и хранении изделий служит транспортировочное покрытие – грунт ГФ-021. Возможно покрытие:

• методом термодиффузионного цинкования;
• горячим цинкованием;
• цинксодержащими эмалями;
• эпоксидными смолами и другими антикоррозийными веществами.

Все методы антикоррозийной обработки соответствуют требованиям ГОСТ.

Чертеж опоры УКГ-15

Технические характеристики

В предлагаемой ниже таблице указаны параметры изделий для труб разных диаметров.

Ее использование поможет заказчикам определить желательные размеры металлоизделий.

Заказать опоры УКГ-15

Купить опоры УКГ-15 можно на нашем сайте, цена на металлоизделия зависит от требующихся размеров. Чтобы узнать цену на продукцию, можно позвонить менеджерам компании по телефону № 8-800-3021-565 или скачав прайс-лит на сайте предприятия.

На выполнение заказа уходит 7 – 15 рабочих дней. Уточнить время изготовления металлоконструкций можно у представителей компании.

Изделия ООО НПО «НефтеСпецМаш» изготавливаются в строгом соответствии с отраслевыми и государственными стандартами. Все изделия проходят проверку и сертифицированы.

Желающие заказать продукцию предприятия могут отправить заявку по электронной почте: marketing@snmash.ru или заполнить форму заявок.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Рабочие чертежи опоры УКГ-15
