marketing@snmash.ru
Задать вопрос
время работы:
8.00 - 17.00
Казань
/
Каталог продукции
Мы работаем на всей территории СНГ
Опоры УКГ-14 (серия 5.905-18.05 выпуск 1)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/opory-truboprovodov/seriya-5-905-18-05-vypusk-1/ukg-14.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры УКГ-14 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-14 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-14 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

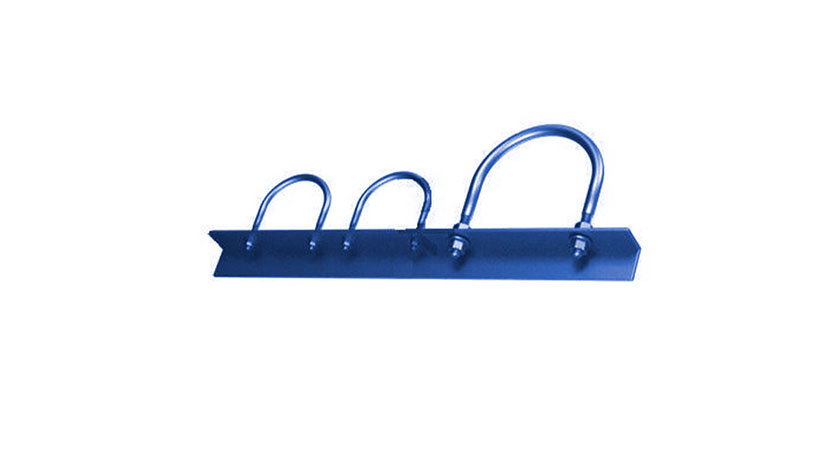

Опоры УКГ-14 от компании ООО НПО Спецнефтемаш Фото УКГ-14 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-14 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-14 (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

С помощью хомутовых опор УКГ-14 выполняется сопровождение основной трассы газопровода (с диаметром трубы от 50 до 500 мм) двумя дополнительными, диаметр трубы которых составляет от 20 до 50 мм. Рама изготавливается из стального уголка, хомуты – из круга 8-В ГОСТ 2590-88. Для выпуска креплений используются чертежи серии 5.905-18.05, вып. 1.

Применение опор УКГ-14

Крепления УКГ-14 подходят для ведения строительства в регионах с низкими зимними температурами, достигающими – 40° С, расчетным давлением газопроводов до 1,2 мегапаскалей.

Их используют для фиксации технологических трубопроводов диаметром от 20 до 500 мм.

Эти металлоизделия подходят для монтажа газопроводов, потому что ограничивают свободный ход трубы, не давая элементам конструкции прогибаться в результате механических воздействий. Такое решение позволяет избежать преждевременного износа металла, увеличить срок его эксплуатации.

Конструкция опор УКГ-14

Конструкция креплений газопровода представляет собой уголок из стали, снабженный двумя хомутами, для фиксации труб. Она позволяет свести к минимуму возможность поломки в результате механических воздействий, перепадов температур и других негативных факторов.

При проведении монтажа опоры размещаются на расстоянии 6,00 метров друг от друга. В случае возникновения необходимости крепления опор на большем расстоянии, требуется провести дополнительные расчеты, чтобы убедиться в безопасности такого варианта.

Производство опор УКГ-14

Для производства опор УКГ-14 используется марка стали Ст.3. Предприятие может применить для их изготовления другие материалы:

  • 09Г2С;
  • 20;
  • 12Х18Н10Т;
  • 12ХМ;
  • 12Х1МФ;
  • 15Х5М и др.

Стандартной грунтовкой для защиты опор газопровода от коррозии во время перевозки служит ГФ-021. Более высокими защитными качествами обладают:

  • термодиффузионное цинкование;
  • горячее цинкование;
  • цинксодержащие эмали;
  • покрытия на основе эпоксидных смол и др.

Эти покрытия отличаются большей стойкостью и более сильной защитой.

Сборочный чертеж

Для проектирования и строительства газопроводов используются рабочие чертежи серии 5.905-18.05.

Чертеж опоры УКГ-14

На чертеже изображен вид собранной конструкции

Технические параметры изделий

На таблице показаны геометрические размеры и вес опор в зависимости от диаметра труб, для которых они подходят

Обозначение Ду, мм dу, мм dу₁, мм Н, мм Н₁, мм Масса ед., кг
УКГ 14.00 50 20 20 95 75 1,26
УКГ 14.00-01 65 20 20 105 75 1,48
УКГ 14.00-02 80 20 20 110 75 1,64
УКГ 14.00-03 80 20 25 110 80 1,69
УКГ 14.00-04 80 25 25 110 80 1,7
УКГ 14.00-05 100 25 25 125 80 1,82
УКГ 14.00-06 100 40 25 130 90 1,89
УКГ 14.00-07 100 50 25 140 95 2,04
УКГ 14.00-08 100 40 40 130 95 1,94
УКГ 14.00-09 100 50 40 140 105 2,19
УКГ 14.00-10 100 50 50 140 110 2,28
УКГ 14.00-11 150 25 25 155 80 3,06
УКГ 14.00-12 150 40 25 165 90 3,17
УКГ 14.00-13 150 50 25 175 95 3,34
УКГ 14.00-14 150 40 40 165 95 3,24
УКГ 14.00-15 150 50 40 175 105 3,42
УКГ 14.00-16 150 50 50 175 110 3,57
УКГ 14.00-17 200 25 25 195 80 4,98
УКГ 14.00-18 200 40 25 200 90 5,06
УКГ 14.00-19 200 50 25 210 95 5,26
УКГ 14.00-20 200 40 40 200 95 5,15
УКГ 14.00-21 200 50 40 210 105 5,37
УКГ 14.00-22 200 50 50 210 110 5,6
УКГ 14.00-23 250 25 25 220 220 5,62
УКГ 14.00-24 250 40 25 225 225 5,69
УКГ 14.00-25 250 50 25 235 235 5,9
УКГ 14.00-26 250 40 40 225 225 5,79
УКГ 14.00-27 250 50 40 235 235 6
УКГ 14.00-28 250 50 50 235 235 6,18
УКГ 14.00-29 300 25 25 245 245 6,23
УКГ 14.00-30 300 40 25 255 255 6,36
УКГ 14.00-31 300 50 25 260 260 6,51
УКГ 14.00-32 300 40 40 255 255 6,44
УКГ 14.00-33 300 50 40 260 260 6,38
УКГ 14.00-34 300 50 50 260 260 6,79
УКГ 14.00-35 400 25 25 305 305 10,94
УКГ 14.00-36 400 40 25 310 310 11,03
УКГ 14.00-37 400 50 25 320 320 11,29
УКГ 14.00-38 400 40 40 310 310 11,18
УКГ 14.00-39 400 50 40 320 320 11,42
УКГ 14.00-40 400 50 50 320 320 11,62
УКГ 14.00-41 500 25 25 360 360 12,83
УКГ 14.00-42 500 40 25 365 365 12,94
УКГ 14.00-43 500 50 25 375 375 13,2
УКГ 14.00-44 500 40 40 365 365 13,07
УКГ 14.00-45 500 50 40 375 375 13,33
УКГ 14.00-46 500 50 50 375 375 13,55

Используя эту таблицу можно определить нужную модификацию изделий.

Заказать опоры в ООО НПО «СпецНефтеМаш»

Купить опоры УКГ-14 для монтажа сопровождающих газопроводов можно на официальном сайте предприятия. Цена металлоконструкций зависит от веса изделия, поэтому предоставляется после того, как заказчик определится с модификацией изделий.

Вся продукция сертифицирована, прошла производственный контроль на всех этапах изготовления, проверена на соответствие ГОСТ.

Заказать опоры УКГ-14 можно по телефону:+7-800-3021-565 или послав письмо электронной почтой: marketing@snmash.ru. Желающие могут воспользоваться формой для заявок на сайте.

При большом количестве заявок, для выпуска нужного количества изделий может потребоваться до 15 рабочих дней, поэтому сроки поставки надо уточнять у менеджеров компании.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-14

Документ: Крепление двух вспомогательных газопроводов УКГ 14.00. Серия 5.905 - 18-05
Запрос цены
Научно-производственное объединение Спецнефтемаш
Производство резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры
440023, Россия
organization
8 (800) 3021-565 +7 (8412) 45-06-86 +7 (8412) 45-06-85 +7 (8412) 45-06-84 +7 (8412) 45-06-83 +7 (843) 253-82-51 +7 (3842) 240-237 +7 (861) 944-06-15 +7 (391) 271-73-25 +7 (495) 790-93-15 +7 (383) 263-16-72 +7 (3496) 411-096 +7 (3812) 389-469 +7 (342) 259-28-81 +7 (3462) 311-229 +7 (3452) 530-871 +7 (351) 216-65-28 +7 (4112) 241-277
Логотип компании
from $50 to $10000
ООО НПО Спецнефтемаш
Производство резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры
ул.Стрельбищенская, д. 60
440023
Россия
Телефоны: 8 (800) 3021-565 +7 (8412) 45-06-86 +7 (8412) 45-06-85 +7 (8412) 45-06-84 +7 (8412) 45-06-83 +7 (843) 253-82-51 +7 (3842) 240-237 +7 (861) 944-06-15 +7 (391) 271-73-25 +7 (495) 790-93-15 +7 (383) 263-16-72 +7 (3496) 411-096 +7 (3812) 389-469 +7 (342) 259-28-81 +7 (3462) 311-229 +7 (3452) 530-871 +7 (351) 216-65-28 +7 (4112) 241-277

https://snmash.ru/images/logo.svg

https://snmash.ru/images/logo.svg
от 3000 рублей до 2500000 рублей
