Опоры УКГ-1 (серия 5.905-18.05 выпуск 1)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/opory-truboprovodov/seriya-5-905-18-05-vypusk-1/ukg-1.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры УКГ-1 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-1 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-1 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

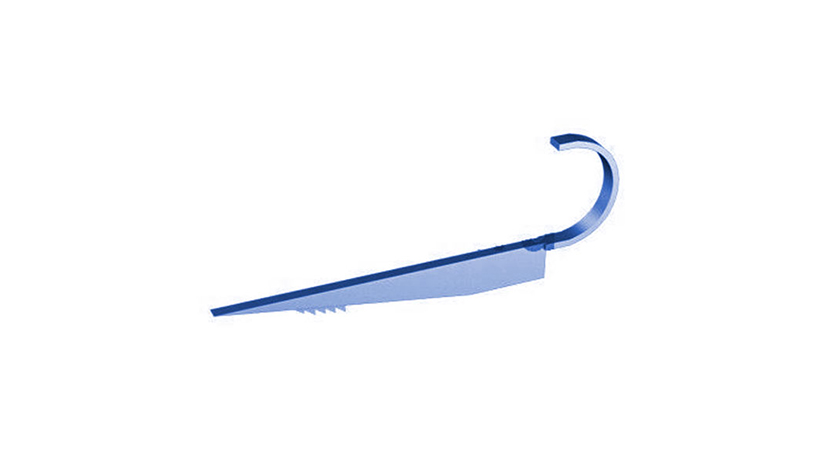

Опоры УКГ-1 от компании ООО НПО Спецнефтемаш Фото УКГ-1 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-1 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-1  (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

При устройстве системы газового снабжения для коммунальных или промышленных нужд обязательно предусматриваются специальные крепления. Они подбираются под конкретное основание фиксации. В частности, для монтажа газовых труб на деревянную стену применяют опоры УКГ-1, выполненные в соответствии с требованиями к серии 5.905–18.05, выпуск 1.

В ООО НПО «СпецНефтеМаш» данные изделия представлены во всех популярных исполнениях. Здесь вы можете купить опоры УКГ-1 серии 5.905–18.05 с гарантией производителя по оптимальным ценам.

Применение опор газопровода серии 5.905–18.05

Применение опор УКГ-1 целесообразно при соблюдении ряда условий:

  • диаметр труб (Ду) – от 25 до 48 мм;
  • давление в системе – до 1,2 МПа или 12 кгс/ см кв.;
  • минимальная температура холодной пятидневки в районе установки – до 40 градусов мороза по Цельсию.

Цели применения опор газопровода: надежная фиксация на деревянной стене, профилактика прогибов и провисаний труб, а также деформаций, вызванных их смещениями. Большой плюс использования креплений газопровода серии 5.905–18.05 – их способность принимать на себя часть нагрузок, приходящихся на систему.

Конструкция

Опора газопровода УКГ-1 серии 5.905–18.05 имеет вид консоли, сформированной двумя стальными листами, соединенными между собой методом сварки. В нашем каталоге вы можете приобрести опорные конструкции из материала, соответствующего ГОСТ 103–76, что определяет их надежность и способность:

  • выдерживать термические нагрузки (сужения и расширения при перепадах температур);
  • принимать на себя часть механических нагрузок, приходящихся на систему газоснабжения (внешние факторы);
  • обеспечить безаварийную работу магистрали на всех участках ее маршрута.

Благодаря прочности конструкции креплений газопровода допускается их установка на расстоянии до 6 м друг от друга. Это максимум, оптимальное расстояние монтажа рассчитывается в конкретном проекте. Собственно, фиксация консоли осуществляется с помощью дюбелей и пневматического инструмента. Подробная инструкция прилагается к нашим опорам УКГ-1.

Производство креплений серии 5.905–18.05

Производство опор УКГ-1 осуществляется из различных марок стали. Стандартный вариант для серии 5.905–18.05 – Ст3, но у нас вы можете заказать изделия:

  • из 12х1МФ;
  • 12ХМ;
  • 12х18Н10Т;
  • 15х15М;
  • 09Г2С и других.

Изготавливаются опоры газопровода в соответствии с нормативами, предписанными для всей серии 5.905–18.05 (выпуск 1), а также действующими госстандартами. Конфигурацию, материальное исполнение и другие характеристики креплений УКГ-1 определяет чертеж, по которому работают наши мастера.

Готовые конструкции покрываются материалами антикоррозионной защиты. У нас вы можете заказать для серии 5.905–18.05:

  • термодиффузионное цинкование;
  • эмалевое покрытие (цинкосодержащие составы);
  • обработку материалами на основе эпоксидной смолы;
  • горячее цинкование.

Обязательное покрытие – грунтом ГФ-021 (опять же, по желанию клиента может использоваться альтернатива). Мы доставляем свои опоры газопровода по всей России. Изделия поставляются на площадку установки в полном комплекте со всей сопровождающей документацией (по требованию – сертификаты на применяемую сталь).

Чертеж опоры газопровода УКГ-1 серии 5.905–18.05

Производство опор УКГ-1 серии 5.905–18.05 осуществляется по чертежу клиента. При необходимости наши специалисты предложат типовой чертеж крепления газопровода или помогут в разработке нестандартной конструкции изделий.

Чертеж опоры УКГ-1

Технические характеристики крепления газопровода УКГ-1

Обозначение Условный проход Ду, мм L, мм Масса ед., кг
УКГ 1.00 15 26±1 0,03
УКГ 1.00-01 20 28±1 0,037
УКГ 1.00-02 25 33±1 0,052
УКГ 1.00-03 32 36±1 0,075
УКГ 1.00-04 40 42±1 0,085

Купить опоры УКГ-1 серии 5.905–18.05, выпуск 1

В НПО «СпецНефтеМаш» вы уже сегодня можете купить крепления газопровода для применения с деревянными основаниями или заказать опоры УКГ-1 по цене производителя. Просто свяжитесь с нами:

  • по телефону 8–800–3021–565;
  • email marketing@snmash.ru;
  • онлайн через форму приема заявок на сайте.

Менеджер рассчитает ориентировочную стоимость заказа и примерные сроки исполнения (7–15 дней в зависимости от объема и загрузки производства). Обращайтесь, у нас можно купить готовые крепления или заказать их изготовление на лучших условиях.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-1

Документ: Крепление газопровода Ду 15-40мм к кирпичной или деревянной стене УКГ 1.00. Серия 5.905 - 18-05
