Опоры ТС-624 (5.903-13 выпуск 8-95)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/opory-truboprovodov/seriya-5-903-13-vypusk-8-95/opory-ts-624.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры ТС-624.000 (серия 5.903-10 выпуск 8-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТС-624 (5.903-13 выпуск 8-95)
Опоры ТС-624.000 (серия 5.903-10 выпуск 8-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

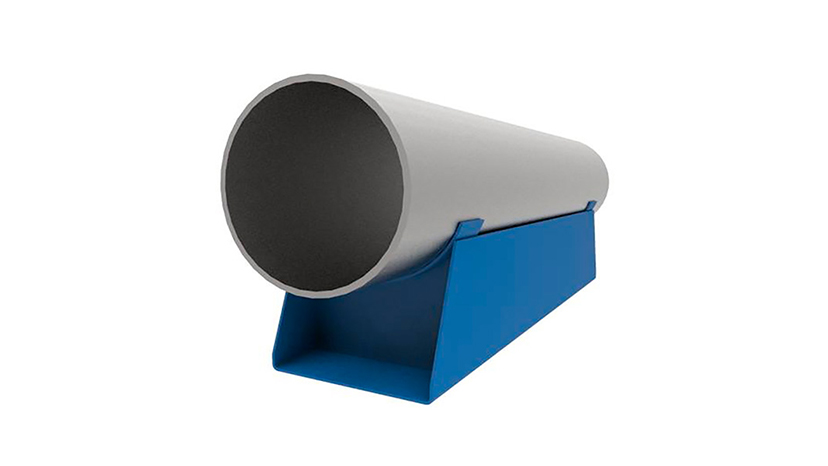

Опоры ТС-624.000 (серия 5.903-10 выпуск 8-95) Фото ТС-624 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 8-95

Опоры ТС-624 (5.903-13 выпуск 8-95)

Опоры ТС-624 (5.903-13 выпуск 8-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-623
ТС-624
ТС-625
ТС-626
ТС-627
ТС-628
ТС-630
ТС-631
ТС-632

Для скользящих опор ТС-624 характерна подвижность. Их основное предназначение заключается в обеспечении стабильности труб по предварительно составленным проектом. За счет этого удается предотвратить возможные неприятности, проблемы, аварии. Монтируется продукция серии 5.903-13 вместе с трубами, диаметр которых составляет 25-140 миллиметров. При этом давление таких труб должно составлять не больше 4 Мпа, а температурные параметры перемещаемой среды – в пределах 0-425 градусов.

Конструкция опор ТС-624

Производство опор ТС-624 выполняется из стали, которая может быть легированной или нелегированной. Одним из преимуществ изделий выступает простота и надежность всей конструкции. В нее входят такие составляющие:

  • корпус прямоугольной формы;
  • подушки;
  • специализированные ребра жесткости.

Ребра жесткости у опор серии 5.903-13 присоединяются к корпусу в полном соответствии с установленными требованиями и стандартами. Подушки используются с целью предотвращения износа, истирания и ухудшения внешнего вида труб в процессе их эксплуатации. Финальной стадией изготовления такой опоры становится нанесение специализированного защитного покрытия для придания антикоррозийных свойств конструкции. Защита представлена грунт-эмалью ВДЛА-1222Р или же ее аналогами. Наносится такой состав по всей поверхности опоры, кроме элементов, соприкасающихся непосредственно с трубой.

Опоры ТС-624 серии 5.903-13 обладают и другими конструктивными особенностями:

  • сборка выполняется при помощи сварки с использованием электродов (Э42) в соответствии с ГОСТ 9467-75;
  • осуществляется контроль швов после сварки в соответствии со СНиП 3.05.03-85;
  • на поверхность наносится грунтовка и два слоя краски БТ-177 (для защиты от коррозии).

Производство опор ТС-624

Наша компания изготавливает приварные опоры скользящие ТС-624 в нескольких модификациях. Изделия могут быть использованы при прокладке теплосетевых труб, диаметр которых составляет 194-1420 миллиметров. Эксплуатация подобных изделий чаще всего актуальна при транспортировке веществ с температурными показателями от 0 до 425 градусов и давлении до 4 Мпа.

Качественные приварные опоры ТС-624 обладают такими функциями:

  • удержание трубы в положении, указанном в проекте или плане;
  • равномерное распределение нагрузок на трубопроводы;
  • сохранение целостности труб;
  • повышение срока службы трубопроводной системы.

Серия ТС-624.000 применяется в широких климатических условиях, включая север. Их поставка происходит согласно чертежам, проектам и документации. Мы также гарантируем полное соответствие продукции установленным нормам, стандартам и требованиям. Но важно не только купить опоры ТС-624 с подходящими характеристиками, но и соблюдать правила установки, хранения. Гарантия составляет 1 год с момента поставки. Каждое изделие снабжается сертификатами на применяемые материалы и паспортами качества.

Технические характеристики

Обозначение Диаметр Дн, мм Вертикальная нагрузка, кН Высота H, мм Высота H1, мм Ширина B, мм Длина L, мм Масса, кг
ТС-624.000 194 22 100 148 180 170 4
ТС-624.000-001 194 22 150 198 180 170 5
ТС-624.000-002 194 22 200 248 180 170 6
ТС-624.000-003 219 22 100 136 180 170 5
ТС-624.000-004 219 22 150 186 180 170 6
ТС-624.000-005 219 22 200 236 180 170 7
ТС-624.000-006 273 22 100 126 180 170 5
ТС-624.000-007 273 22 150 176 180 170 6
ТС-624.000-008 273 22 200 226 180 170 7
ТС-624.000-009 325 70 100 165 280 170 8
ТС-624.000-010 325 70 150 216 280 170 10
ТС-624.000-011 325 70 200 265 280 170 11
ТС-624.000-012 377 70 100 152 280 170 9
ТС-624.000-013 377 70 150 202 280 170 9
ТС-624.000-014 377 70 200 252 280 170 10
ТС-624.000-015 426 70 100 142 280 170 5
ТС-624.000-016 426 70 150 192 280 170 13
ТС-624.000-017 426 70 200 242 280 170 15
ТС-624.000-018 480 125 100 174 380 170 13
ТС-624.000-019 480 125 150 224 380 170 19
ТС-624.000-020 480 125 200 274 380 170 22
ТС-624.000-021 530 125 - - 380 170 16
ТС-624.000-022 530 125 - - 380 170 19
ТС-624.000-023 530 125 - - 380 170 21
ТС-624.000-024 630 125 - - 380 170 17
ТС-624.000-025 630 125 - - 380 170 20
ТС-624.000-026 630 125 - - 380 170 22
ТС-624.000-027 194 22 100 165 180 340 7
ТС-624.000-028 194 22 150 215 180 340 9
ТС-624.000-029 194 22 200 265 180 340 11
ТС-624.000-030 219 22 100 152 180 340 8
ТС-624.000-031 219 22 150 202 180 340 9
ТС-624.000-032 219 22 200 252 180 340 11
ТС-624.000-033 273 22 100 142 180 340 8
ТС-624.000-034 273 22 150 192 180 340 9
ТС-624.000-035 273 22 200 242 180 340 11
ТС-624.000-036 325 70 100 174 280 340 12
ТС-624.000-037 325 70 150 224 280 340 14
ТС-624.000-038 325 70 200 274 280 340 16
ТС-624.000-039 377 70 100 164 280 340 11
ТС-624.000-040 377 70 150 214 280 340 14
ТС-624.000-041 377 70 200 264 280 340 16
ТС-624.000-042 426 70 100 142 280 340 14
ТС-624.000-043 426 70 150 192 280 340 17
ТС-624.000-044 426 70 200 242 280 340 19
ТС-624.000-045 480 125 100 174 380 340 24
ТС-624.000-046 480 125 150 224 380 340 28
ТС-624.000-047 480 125 200 274 380 340 32
ТС-624.000-048 530 125 100 164 380 340 23
ТС-624.000-049 530 125 150 214 380 340 27
ТС-624.000-050 530 125 200 264 380 340 32
ТС-624.000-051 630 125 100 150 380 340 24
ТС-624.000-052 630 125 150 200 380 340 28
ТС-624.000-053 630 125 200 250 380 340 32
ТС-624.000-054 720 22 100 185 500 340 35
ТС-624.000-055 720 22 150 235 500 340 41
ТС-624.000-056 720 22 200 285 500 340 46
ТС-624.000-057 820 22 100 172 500 340 40
ТС-624.000-058 820 22 150 222 500 340 45
ТС-624.000-059 820 22 200 272 500 340 51
ТС-624.000-060 920 360 100 158 500 340 50
ТС-624.000-061 920 360 150 208 500 340 54
ТС-624.000-062 920 360 200 258 500 340 60
ТС-624.000-063 1020 360 100 218 700 340 69
ТС-624.000-064 1020 360 150 268 700 340 78
ТС-624.000-065 1020 360 200 318 700 340 87
ТС-624.000-066 1220 480 100 195 700 340 77
ТС-624.000-067 1220 480 150 245 700 340 85
ТС-624.000-068 1220 480 200 295 700 340 94
ТС-624.000-069 1420 600 100 172 700 340 74
ТС-624.000-070 1420 600 150 222 700 340 84
ТС-624.000-071 1420 600 200 272 700 340 95
ТС-624.000-072 194 22 100 148 180 680 13
ТС-624.000-073 194 22 150 198 180 680 16
ТС-624.000-074 194 22 200 248 180 680 19
ТС-624.000-075 219 22 100 136 180 680 13
ТС-624.000-076 219 22 150 186 180 680 16
ТС-624.000-077 219 22 200 236 180 680 19
ТС-624.000-078 273 22 100 125 180 680 13
ТС-624.000-079 273 22 150 175 180 680 16
ТС-624.000-080 273 22 200 225 180 680 18
ТС-624.000-081 325 70 100 165 280 680 19
ТС-624.000-082 325 70 150 215 280 680 23
ТС-624.000-083 325 70 200 265 280 680 26
ТС-624.000-084 377 70 100 152 280 680 18
ТС-624.000-085 377 70 150 202 280 680 22
ТС-624.000-086 377 70 200 252 280 680 26
ТС-624.000-087 426 70 100 145 280 680 21
ТС-624.000-088 426 70 150 195 280 680 25
ТС-624.000-089 426 70 200 245 280 680 29
ТС-624.000-090 480 125 100 178 380 680 36
ТС-624.000-091 480 125 150 228 380 680 43
ТС-624.000-092 480 125 200 278 380 680 50
ТС-624.000-093 530 125 100 154 380 680 36
ТС-624.000-094 530 125 150 214 380 680 42
ТС-624.000-095 530 125 200 26 380 680 49
ТС-624.000-096 630 125 100 150 380 680 35
ТС-624.000-097 630 125 150 200 380 680 42
ТС-624.000-098 630 125 200 250 380 680 49
ТС-624.000-099 720 225 100 185 500 680 55
ТС-624.000-100 720 225 150 235 500 680 64
ТС-624.000-101 720 225 200 285 500 680 73
ТС-624.000-102 820 225 100 172 500 680 59
ТС-624.000-103 820 225 150 222 500 680 68
ТС-624.000-104 820 225 200 272 500 680 77
ТС-624.000-105 920 360 100 158 500 680 65
ТС-624.000-106 920 360 150 208 500 680 74
ТС-624.000-107 920 360 200 258 500 680 84
ТС-624.000-108 1020 360 100 218 50 680 101
ТС-624.000-109 1020 360 150 268 50 680 115
ТС-624.000-110 1020 360 200 318 50 680 129
ТС-624.000-111 1220 360 100 195 70 680 107
ТС-624.000-112 1220 480 150 245 70 680 121
ТС-624.000-113 1220 480 200 295 70 680 135
ТС-624.000-114 1420 360 100 172 70 680 105
ТС-624.000-115 1420 600 150 228 70 680 120
ТС-624.000-116 1420 600 200 272 70 680 137

Заказать серию ТС-624

На нашем сайте можно заказать опоры ТС-624 в любых модификациях по доступным ценам. Их стоимость будет зависеть от размеров изделия. Мы выполняем изделия по стандартам отраслевого и государственного типа. Также вся продукция проходит контроль на каждом этапе, сертификацию.

Небольшая масса опоры ТС-624 способствует простоте и комфорту использования конструкций в любых условиях. Оформить заказ на разработку таких изделий в соответствии с чертежами заказчика можно тремя способами:

  • позвонить по телефону 8-800-3021-565;
  • написать письмо на электронную почту marketing@snmash.ru;
  • воспользоваться специальной формой отправки заявок на сайте.

Сроки изготовления заказа обычно составляют 7-15 рабочих дней. Со стоимостью разных модификаций можно ознакомиться в прайс-листе, представленном на сайте. Точную цену уточните у менеджеров нашей компании.
