Опоры ТС-666 (5.903-13 выпуск 7-95)
Неподвижные опоры щитовые ТС-666 серии 5.903–13 с доставкой по России от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

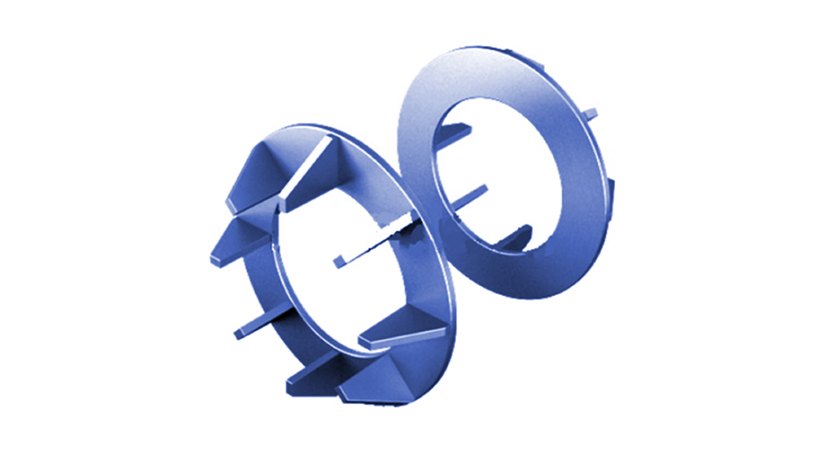

Неподвижные опоры щитовые ТС-666 серии 5.903–13 с доставкой по России Фото ТС-666 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 7-95

Опоры ТС-666 (5.903-13 выпуск 7-95)

Опоры ТС-666  (5.903-13 выпуск 7-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-659
ТС-660
ТС-661
ТС-662
ТС-663
ТС-664
ТС-665
ТС-666
ТС-667
ТС-668
ТС-669
ТС-670
ТС-671

Трубопровод, на который приходятся постоянные нагрузки, требует надежной фиксации. С этой функцией лучше всего справляются неподвижные опоры – конструкции, которые удерживают трубы сети в положении, требуемом, согласно проекту. В частности, для фиксации труб в теплосетях широкое распространение получили щитовые опоры ТС-666 – установки, предназначенные для жесткого удержания секций в широком диапазоне диаметров.

Применение неподвижных опор серии 5.903–13

Неподвижные опоры ТС-666 выполняются, согласно стандартам, разработанным для серии 5.903–13 выпуска 7–95. Данный свод правил определяет особенности конфигурации, материального и конструктивного исполнения опорных систем в соответствии с конкретными условиями их будущего применения.

Эксплуатационные условия, для которых можно и стоит купить опоры ТС-666:

  • диаметр труб трубопровода – от 108 до 1420 мм;
  • давление внутри системы – от 0 до 425 градусов тепла по Цельсию;
  • благодаря большому выбору материалов для щитовых опор, их применение возможно практически в любых климатических условиях.

Функции неподвижных опор серии 5.903–13:

  • компенсация горизонтальной нагрузки на трубопровод;
  • предупреждение линейных сдвигов секций;
  • распределение тепловых нагрузок, связанных с колебаниями температур рабочей среды;
  • предупреждение деформаций труб из-за провисаний или под действием внешних и внутренних факторов;
  • обеспечение безаварийной работы трубопровода.

Конструкция щитовых опор серии 5.903–13

Конструкция щитовой опоры включает:

  • собственно, щит;
  • упоры;
  • ребра жесткости;
  • полукольца.

Все элементы установки соединяются сварным методом. При этом, как правило, применяются электроды Э42, а сварка проводится в соответствии с ГОСТ.

Основной материал для изделия – низколегированная или легированная конструкционная сталь. Выбор ее марки определяет не только цену, массу опоры ТС-666 и другие ее характеристики, но и возможность долгосрочной службы установки в заданных климатических условиях. В ООО НПО «СпецНефтеМаш» можно купить опорные установки как в стандартном исполнении из марок Ст3пс, Ст20, 16ГС и т. д., так и заказать производство из стали 09Г2С, 17ГС, 10Г2С1 и других.

Производство

Производство опор ТС-666 регламентируется ГОСТ и проводится с контролем качества на каждом этапе. Этапы изготовления:

  • отбор заготовок с отбраковкой стального материала с дефектами;
  • раскрой стали при помощи гильотины или на высокоточном станке;
  • нарезка на ленточнопильном аппарате;
  • прессовка скоб и хомутов, посредством которых опорная система будет крепиться к трубопроводу;
  • подготовка деталей конструкции – упоров, полуколец, сборных щитов и ребер.

Готовые изделия покрываются защитным составом. Для серии 5.903–13 предусмотрено 2 слоя БТ-177 в соответствии с ГОСТ 5631–79, но по желанию заказчика мы можем использовать и аналоги. В любом случае продукция поставляется в полном комплекте с техническим паспортом и другими документами (по запросу клиента).

У нас можно заказать доставку щитовых опор по всей России со сроками производства от 7 до 15 дней в зависимости от объема заказа и загруженности производственных цехов. На все изделия идет гарантия производителя.

Технические характеристики ТС-666

Обозначение Диаметр Dн, мм S, мм Осевая нагрузка Q, кН Длина упора L, мм Габарит D, мм Масса, кг
ТС-666.00.00 108 4 50 110 225 8,4
ТС-666.00.00-01 133 4 70 110 245 8,8
ТС-666.00.00-02 159 5 100 110 282 10,4
ТС-666.00.00-03 219 7 200 110 365 16,4
ТС-666.00.00-04 273 8 240 110 420 18,4
ТС-666.00.00-05 325 8 300 110 480 23,8
ТС-666.00.00-06 377 9 380 110 540 27,8
ТС-666.00.00-07 426 7 320 132 610 45,6
10 550
ТС-666.00.00-08 530 7 400 152 670 33,3
ТС-666.00.00-09 530 9 550 162 740 50,4
ТС-666.00.00-10 630 8 500 152 780 37,4
ТС-666.00.00-11 630 10 850 152 870 70,8
ТС-666.00.00-12 720 9 700 152 975 48,8
ТС-666.00.00-13 720 11 950 152 975 81,6
ТС-666.00.00-14 820 9 1300 196 1110 87,6
ТС-666.00.00-15 820 11 1650 196 1110 140,3
ТС-666.00.00-16 920 10 2200 226 1220 110,0
ТС-666.00.00-17 920 10 2200 226 1220 169,0
ТС-666.00.00-18 1020 10 2400 266 1330 122,6
ТС-666.00.00-19 1020 14 2400 266 1330 197,4
ТС-666.00.00-20 1220 11 3100 286 1570 149,0
ТС-666.00.00-21 1220 14 3100 286 1570 239,2
ТС-666.00.00-22 1420 14 3300 300 1820 190,0
ТС-666.00.00-23 1420 14 3300 300 1820 411,0

Купить неподвижные опоры серии 5.903–13

Если вы планируете заказать опоры ТС-666, обращайтесь напрямую к зарекомендованному производителю. На складе НПО «СпецНефтеМаш» есть запас стандартных моделей, которые мы можем вам поставить уже завтра. Если требуется выполнить установки нестандартной конструкции, наши специалисты помогут разработать чертеж в соответствии с особенностями будущего применения.

Чтобы купить или заказать щитовые опоры ТС-666 серии 5.903–13 выпуска 7–95, звоните нам уже сегодня (8–800–3021–565), отправляйте email по адресу marketing@snmash.ru или оставьте заявку онлайн на сайте. Мы предложим вам широкий выбор неподвижных опор серии 5.903–13 по цене производителя и поможем подобрать оптимальный вариант для обеспечения работоспособности трубопровода в ваших индивидуальных условиях.
