Опоры Т15 (серия 4.903-10 выпуск 5)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-5/opory-t15.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры Т15 (серия 4.903-10 выпуск 5). Заказать в Казани от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т15 (серия 4.903-10 выпуск 5)
Опоры Т15 (серия 4.903-10 выпуск 5). Заказать в Казани от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

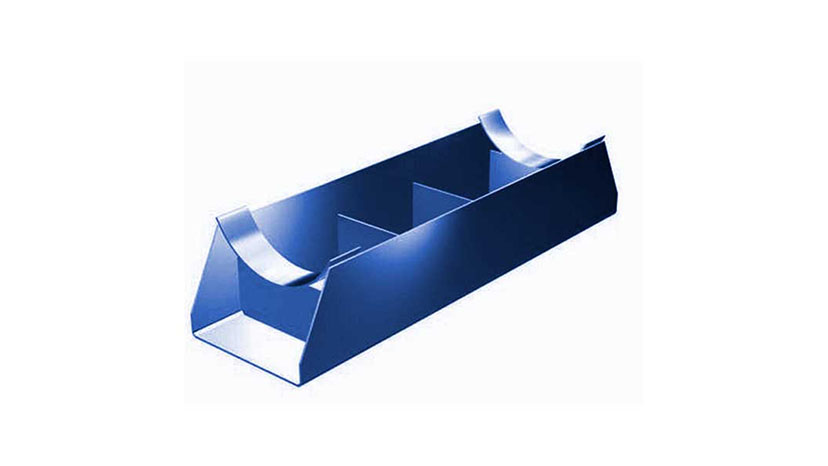

Опоры Т15 (серия 4.903-10 выпуск 5). Заказать в Казани Фото Т15 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т15 (серия 4.903-10 выпуск 5)

Опоры Т15 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Трубопроводы теплосетей при резком изменении температуры могут испытывать поперечные и продольные деформации. Для их компенсации используют опоры скользящего типа Т15 4.903-10, 5 выпуск. Их еще называют подвижными опорами Т15.

Общие сведения об использовании Т15

Скользящие опоры Т15 применяют для установки креплений трубопроводов, тем самым обеспечивая прочность и устойчивость системы. Опоры серии 4.903-10 предотвращают возникновение на участках трубопровода различных аварийных ситуаций, стабилизируют конструкцию и компенсируют вибрации, действующие на систему. Плюс ко всему, подвижные опоры Т15 предотвращают сдвиги трубопровода, от действующих на него горизонтальных и вертикальных нагрузок. Возможно использование при любых условиях эксплуатации трубопровода.

Опоры серии 4.903-10 находят применение как при наземной коммуникации инженерных сетей, так и для прокладки подземных конструкций в траншеях. Заказать опоры Т15 стоит тем заказчикам, кто желает быть уверенным в надежности конструкции, ведь опоры сохраняют свои технические характеристики при температуре до минус 50 С и при температурах транспортируемого по трубопроводу вещества до 450 С. Данный тип изделий применяют для труб , диаметр которых составляет 194 - 1420 мм.

Опоры Т15 серии 4.903-10 5 выпуска применяются также в том случае, когда не могут использоваться стандартизированные детали инженерных сетей по ГОСТ 14911-82. Например, не соответствуют предполагаемые нагрузки, тепловые параметры и другие теплофизические данные. А купить опоры Т15 можно для эксплуатации в самых жестких условиях.

Конструктивные характеристики Т15

С помощью сварки к корпусу с дополнительными ребрами жесткости крепятся детали: подушка, две шпильки и полухомут. Штампованный корпус имеет упоры и проушины. Составные детали конструкции опоры крепятся с учетом всех расчетных нагрузок на трубу.
Масса опоры Т15 зависит от конкретной модели, ее высоты и наружного диаметра. Она может составлять от 10 до 130 кг.

Материал изготовления – сталь. Для защиты от негативных воздействий окружающей среды корпус опоры имеет антикоррозийное покрытие. За счет этого обеспечивается долговечность конструкции и возможность использования опоры в условиях с различными климатическими характеристиками.

Производство опор Т15

Сварку частей опоры проводят электродами Э46 или его аналогами по ГОСТ 5264-80. В качестве антикоррозийного покрытия используют ВДЛА-1222Р или аналог с идентичными свойствами.

Металл для производства опоры обрабатывается давлением с последующей сваркой корпуса с ребрами жесткости.

Перед заказом опоры дополнительно оговаривается выполнение отверстий, которые необходимы для прокладки спутника в ребрах опор.

Наша компания имеет свою производственную базу с современным оборудованием. Сырье, используемое для изготовления опор, проходит входной контроль и имеет необходимую сертификацию. Кроме визуального осмотра, продукция проверяется на качество за счет механических испытаний.

В рабочих чертежах указана комплектация поставки. Гарантия соответствия опор и комплектующих деталей действует в соответствии с настоящими стандартами при условии выполнения потребителем правил хранения и монтажа.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кгс Высота H, мм Высота Н1, мм Ширина B, мм Ширина подушки l, мм Длина L, мм Масса, кг
Т15.01 194 2200 100 148 180 50 680 10,26
Т15.02 194 2200 150 198 180 50 680 12,9
Т15.03 194 2200 200 248 180 50 680 15,44
Т15.04 219 2200 100 136 180 50 680 9,79
Т15.05 219 2200 150 186 180 50 680 12,41
Т15.06 219 2200 200 236 180 50 680 15,03
Т15.07 273 2200 100 125 180 50 680 9,06
Т15.08 273 2200 150 175 180 50 680 11,94
Т15.09 273 2200 200 225 180 50 680 14,54
Т15.10 325 7000 100 165 280 50 680 17,82
Т15.11 325 7000 150 215 280 50 680 22,01
Т15.12 325 7000 200 265 280 50 680 25,57
Т15.13 377 7000 100 152 280 50 680 16,95
Т15.14 377 7000 150 202 280 50 680 21,22
Т15.15 377 7000 200 252 280 50 680 25,44
Т15.16 426 7000 100 145 280 50 680 16,04
Т15.17 426 7000 150 195 280 50 680 20,33
Т15.18 426 7000 200 245 280 50 680 24,47
Т15.19 480 12500 100 178 380 50 680 33,68
Т15.20 480 12500 150 228 380 50 680 41,16
Т15.21 480 12500 200 278 380 50 680 48,64
Т15.22 530 12500 100 164 380 50 680 32,63
Т15.23 530 12500 150 214 380 50 680 40,09
Т15.24 530 12500 200 264 380 50 680 47,57
Т15.25 630 12500 100 150 380 50 680 31,28
Т15.26 630 12500 150 200 380 50 680 38,78
Т15.27 630 12500 200 250 380 50 680 47,24
Т15.28 720 22000 100 185 500 80 680 43,26
Т15.29 720 22000 150 235 500 80 680 52,02
Т15.30 720 22000 200 285 500 80 680 60,9
Т15.31 820 22000 100 172 500 80 680 42,1
Т15.32 820 22000 150 222 500 80 680 50,84
Т15.33 820 22000 200 272 500 80 680 59,72
Т15.34 920 36000 100 158 500 80 680 53,42
Т1535 920 36000 150 208 500 80 680 65,04
Т15.36 920 36000 200 258 500 80 680 77,02
Т15.37 1020 36000 100 218 700 80 680 77.18
Т15.38 1020 36000 150 268 700 80 680 92,04
Т15.39 1020 36000 200 318 700 80 680 107,1
Т15.40 1220 36000 100 195 700 120 680 78,12
Т15.41 1220 48000 150 245 700 120 680 92,78
Т15.42 1220 48000 200 295 700 120 680 107,7
Т15.43 1420 36000 100 172 700 120 680 93,52
Т15.44 1420 60000 150 222 700 120 680 111,8
Т15.45 1420 60000 200 272 700 120 680 130,7

Как заказать опоры Т15

Цена на опоры предоставляется по запросу и зависит от размеров конструкции. Оформить покупку можно на соответствующей странице сайта.

Все изделия производятся в соответствии с государственными и отраслевыми стандартами, нашей компанией выполняется поэтапный контроль производства и проведение сертификации готовой продукции.

По всем интересующим вопросам, а также для того, чтобы и для того, чтобы заказать изделия, можно позвонить по номеру 8-800-3021-565 или написать на адрес электронной почты marketing@snmash.ru. Кроме того, купить опоры можно, воспользовавшись формой отправки заявок.
