Опоры Т14 (серия 4.903-10 выпуск 5)

Подвижные опоры Т14 – надежный вариант крепления технологического трубопровода в заданном проектом положении. Предназначены для фиксации труб при устройстве тепловых сетей. Относятся к типу скользящих.

Широкое применение скользящей опоры серии 4.903–10 как варианта крепления инженерных трубопроводов различного назначения, обеспечили:

• надежность, которую данные конструкции продемонстрировали в практике эксплуатации;
• универсальный характер;
• эффективность в части компенсации нагрузок, связанных с перепадами температур во время работы системы (продольных и поперечных);
• удобство в использовании;
• привлекательная цена.

Применение скользящей опоры Т14 серии 4.903–10

Подвижные опоры серии 4.903–10 прекрасно справляются со своей главной задачей – удержанием секций трубопроводов разной протяженности в положении, предусмотренном проектом. Кроме того, данные варианты крепления хорошо гасят вибрации, ускоряющие износ труб, и принимают на себя довольно высокие нагрузки.

Применение скользящей опоры Т14 возможно как с трубопроводами наземного монтажа, так и с сетями подземной прокладки траншейного типа. Наибольшую популярность модель получила в системах теплосетей для нужд ЖКХ.

Эксплуатационные условия конструкций определяют стандарты, действующие для подвижных опор Т14 серии 4.903–10 выпуска 5:

• минимальная температура окружающего воздуха на участке монтажа – до 50 градусов мороза по Цельсию;
• максимальная температура внутри трубопровода при его применении – до 450 градусов тепла по Цельсию;
• диаметр трубопровода – от 32 до 1420 мм (диапазон – один из самых больших в классе).

Опорные конструкции серии 4.903–10 можно заказать для обеспечения безаварийной работы системы (тепловой сети), с которой нельзя использовать стандартизованные крепления по ГОСТ 14911–82 (ввиду их несоответствия по уровню нагрузки, условному диаметру трубы, возможных смещений в результате перепадов температуры и других характеристик).

Конструкция скользящей опоры серии 4.903–10

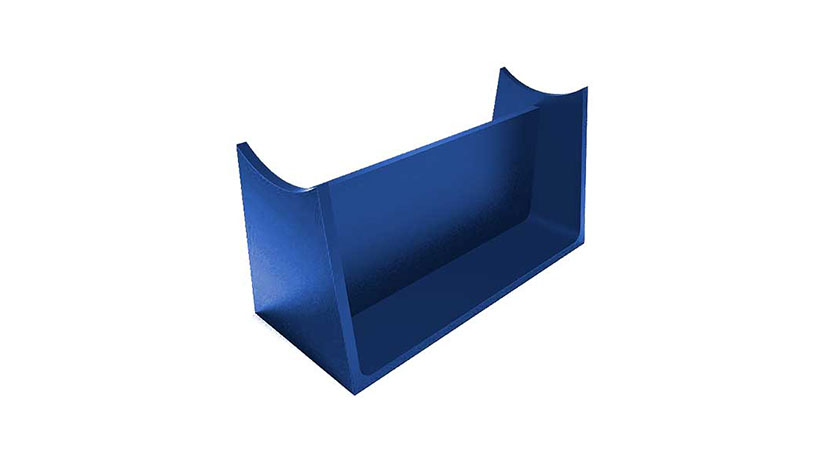

Конструкция скользящей опоры Т14 серии 4.903–10 включает прочный штампованный корпус и закрепленные на нем подушки со скобами. Для усиления прочности предусмотрены дополнительные ребра жесткости. Именно благодаря им скользящая опора серии 4.903–10 способна принимать значительные нагрузки и удерживать трубопровод в разных положениях (переносить значительные смещения).

Материал изделия – качественная сталь. Ее марку определяет заказчик в зависимости от конкретных условий установки и применения. В каталоге ООО «СпецНефтеМаш» можно купить готовые варианты крепления Т14 в популярных материальных исполнениях (Ст10, Ст20) или заказать изделия в так называемом зимнем варианте (сталь 09Г2С).

Производство

Условия производства опор Т14 определены стандартами (государственными и отраслевыми), действующими для серии 4.903–10. Основные моменты:

• материал самой конструкции – сталь;
• защитное покрытие – антикоррозионная эмаль ВДЛА-1222Р или аналог (у нас можно купить модели с различными типами защитной обработки);
• изготовление – по чертежу (в нем определяется материал, размеры, масса опоры Т14 и другие параметры, которые, помимо технических характеристик изделия, влияют и на его цену);
• сборка скользящей опоры осуществляется методом сварки, сами сварочные работы проводятся в соответствии с действующими стандартами и СНиП;
• в моделях, предназначенных для трубопроводов диаметром от 19,4 см, предусмотрены специальные подушки (ложементы) для снижения сварочного напряжения в переходе от шва к металлу основной конструкции и трубы.

Процесс производства подвижных опор Т14 серии 4.903–10 включает три основных этапа – подготовительный, основной и испытательный. На первом шаге готовится чертеж будущей конструкции (наши специалисты помогут учесть все требования и заказать опоры Т14, которые оптимально подойдут для ваших условий). Здесь же подбирается и проверяется сырье – сертифицированные марки стали. Заготовки обязательно проходят контроль качества перед запуском в производство.

Производственный цикл – это сварочные, покрасочные и сборочные работы. Качество исполнения контролируется на каждом шаге. По готовности изделия проходят испытания на прочность и точность сборки. ООО «СпецНефтеМаш» дает гарантию на свои конструкции серии 4.903–10 сроком на 24 месяца при условии соблюдения заказчиком правил монтажа и хранения до установки.

Технические характеристики

Купить подвижные опоры Т14 серии 4.903–10, выпуск 5

В каталоге ООО «СпецНефтеМаш» вы уже сегодня можете купить опоры Т14 размера и конфигурации, какие нужны именно вам с учетом условий монтажной площадки. Заказать производство изделий можно онлайн (форма обратной связи), по телефону 8–800–3021–565 или электронной почте marketing@snmash.ru.

Вся продукция доставляется по России и в страны ближнего зарубежья. Мы предлагаем долгосрочную гарантию (2 года), полное документальное сопровождение и цену производителя. Обращайтесь, с нами комфортно и выгодно сотрудничать.
