Опоры Т7 (серия 4.903-10 выпуск 4)

Стальные трубопроводные опоры Т7 представляют собой специализированные усиленные металлоизделия, применяемые при прокладке магистралей для транспортировки технических жидкостей в теплосетях. Изделия выпускаются в серии 4.903-10. Рекомендованный эксплуатационный режим предусматривает диапазон температуры рабочей среды от 0 до +440 градусов по Цельсию. Совместимый диаметр трубопроводов варьируется от 426 до 1420 мм.

Применение опор Т7

Предназначенные для использования со стальными трубами технического назначения, опоры серии 4.903-10 подходят для применения в условиях надземных и подземных коммуникационных узлов, линий. Их усиленные элементы способны выдерживать значительное давление, механические нагрузки, влияние внешней среды. Четырехупорная конструкция дает возможность стабилизировать положение прокладываемых магистралей, исключить их смещение, повреждение, разрыв.

Используя лобовые неподвижные опоры Т7 со стальными трубами удается сохранить заданную линейность коммуникаций. Они компенсируют нагрузки, возникающие при оседании нестационарных креплений, провале или смещении грунта, подъеме грунтовых вод.

Конструкция опор Т7

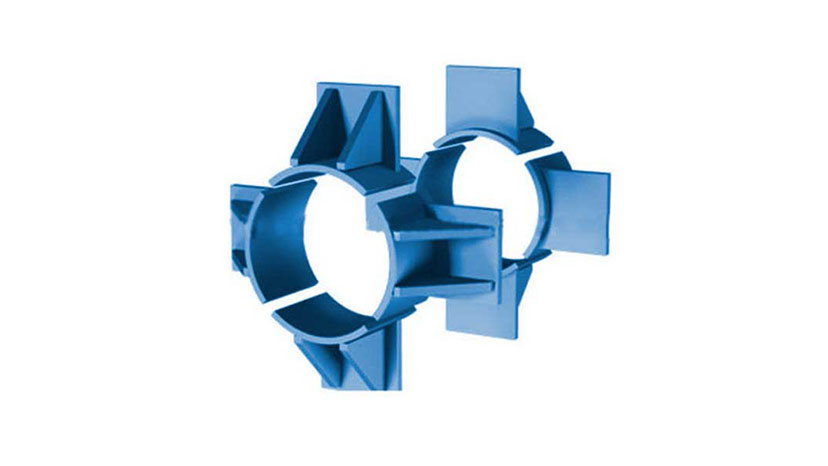

Конструкция каждой опоры Т7 серии 4.903-10 выпуска 4 включает в себя 4 усиленных упорных элемента, прикрепляемых к основанию при помощи сварного соединения. В зависимости от условий климатической зоны, в которых будет использоваться изделие, применяются следующие марки стали:

• 3 пс 5;
• 3 сп 5;
• 09г2с.

Для повышения антикоррозионных свойств металла применяется грунт ГФ 021 и покрытие БТ 177. Возможно использование составов ВДЛА-1222Р, обеспечивающих защиту от широкого спектра угроз биологического и климатического характера.

Соединяются детали неподвижных четырехупорных опор Т7 при помощи сварки следующих типов:

• автоматического;
• полуавтоматического;
• ручного дугового.

Согласно ГОСТ 5264-80, допустимо применение электродов типа Э46 или аналогичных им вариантов. Соблюдение всех конструкционных стандартов делает четырехупорные лобовые опоры Т7 устойчивыми к интенсивным нагрузкам, обеспечивает сохранение заявленных характеристик на всем протяжении срока эксплуатации.

Существуют определенные требования по установке готовых элементов. Монтаж неподвижных усиленных опор Т7 осуществляется с обязательным заполнением зазора, образовывающегося между трубой и несущей балкой. Здесь устанавливаются временные прокладки из стали толщиной 5–10 мм, удаляемые после окончательной осадки остальных компонентов магистрали.

Производство опор Т7

ООО НПО «Спецнефтемаш» выполняет производство опор Т7 на собственной промышленной базе, без привлечения сторонних подрядчиков. Вся продукция проходит проверку на соответствие требованиям действующих систем стандартизации. Сварные соединения выполняются по ГОСТ 5264-80. Поставка осуществляется комплектно, согласно разработанным чертежам. На предприятии действует отдел контроля качества, проводятся необходимые испытания готовой металлопродукции.

Технические характеристики

Узнать массу опоры Т7 и ее другие технические характеристики можно из сводной таблицы.

Заказать опоры Т7

Представители предприятий и организаций, осуществляющих монтаж, ремонт, обслуживание нефтепроводов и газопроводов могут купить опоры Т7 непосредственно у изготовителя, ООО НПО «Спецнефтемаш». Предприятие осуществляет производство продукции серии 4.903-10 по индивидуальным заявкам, руководствуется актуальными требованиями ГОСТ и других систем стандартизации. Изделия сертифицированы, проходят инструментальный и визуальный контроль качества, подвергаются необходимым испытаниям.

Заказать лобовые опоры Т7 со сроком изготовления 7–15 рабочих дней можно, обратившись напрямую к представителям компании. Контактные данные отправляются через форму на сайте или:

• по номеру телефона 8-800-3021-565;
• на e-mail адрес marketing@snmash.ru.

Цену по каждой позиции и типоразмеру можно уточнить у менеджера. Обращайтесь, чтобы получить консультацию в удобное для себя время.
