Опоры Т5 (серия 4.903-10 выпуск 4)
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:
Четырехупорные опоры Т5 – конструкции, предназначенные для компенсации сдвигов технологических трубопроводов в результате осевых или боковых механических и тепловых нагрузок на сеть. Конфигурация, конструкция и другие характеристики изделий должны соответствовать государственным и отраслевым стандартам.
Сфера использования лобовых опор неподвижных
Неподвижные опоры Т5 серии 4.903–10 выпуска 4 относятся к классу 4-упорных. Их применение обосновано для обеспечения нормальной работы трубопроводов из стали в различных типах оболочки разной протяженности. Задачи, для решения которых необходимо купить такие конструкции, сводятся к 3 основным пунктам.
- Обеспечение качественного стабильного крепления секций в положении, соответствующем проекту.
- Компенсация сдвигов.
- Предупреждение аварийных ситуаций в результате нарушения целостности труб из-за провисаний и других деформаций под нагрузкой.
Условия эксплуатации лобовых опор серии 4.903–10 следующие. Диаметр трубопровода должен составлять не менее 133 и не более 1420 мм. Рабочая температура внутри системы – от нуля до 440 градусов тепла по Цельсию. Способ прокладки сети – наземный или подземный. Материал труб – сталь, допустимы различные способы ее защиты изоляционными материалами (оболочками).
Конструкция лобовых опор неподвижных серии 4.903–10

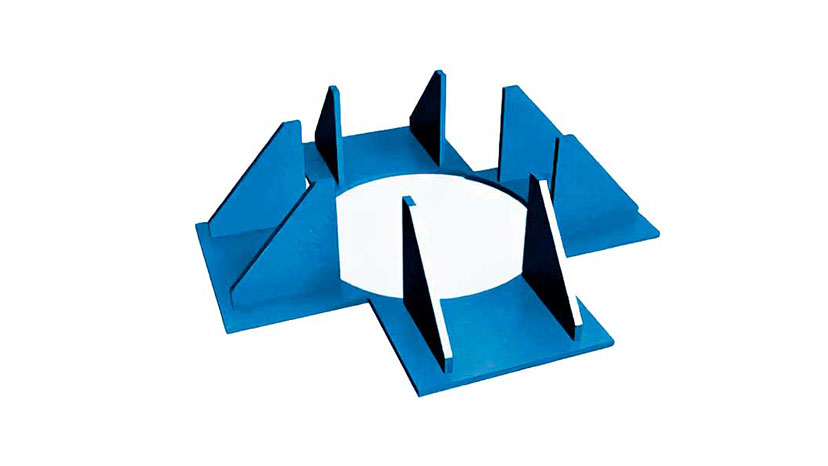

Конструкция неподвижной опоры Т5 включает плоское основание с выемкой под трубы соответствующего диаметра в пределах, определенных для серии 4.903–10. четыре сварных упора надежно обхватывают трубу, обеспечивая ее жесткое надежное крепление.
ООО «СпецНефтеМаш» производит все виды опорных конструкций, включая модели серии 4.903–10 выпуска 4. У нас вы можете заказать изготовление или купить опоры Т5 в готовом виде из различных видов стали. Наиболее распространенные варианты:
- Ст10;
- Ст20;
- 09Г2С;
- 3сп5.
Производство четырехупорных опор лобовых серии 4.903–10
Производство опор Т5 осуществляется по индивидуальному чертежу в соответствии со стандартами и требованиями, предъявляемыми к серии 4.903–10. Материал подбирается, согласно условиям будущего применения конструкций. Сырье перед запуском в производство тщательно проверяется. По готовности проводятся испытания лобовых опор на прочность к механическим нагрузкам.
Для защиты четырехупорных опор Т5 мы применяем качественные антикоррозионные материалы. Как правило, это покрытия БТ 177 по грунту ГФ 021, но по желанию заказчика могут быть использованы и другие современные составы.
Особенности монтажа
Монтаж лобовых опор Т5 выполняется методом сварки. Здесь может использоваться полуавтоматическая, автоматическая или ручная дуговая сварка. В любом случае работы проводятся в строгом соответствии с ГОСТ 5264–80.
Мы используем для приварки изделия электроды Э42 или Э46 и их аналоги. Сам процесс выполняется без образования подварочного шва с применением антикоррозионных прокладок для защиты готовой продукции от блуждающих токов и разрушительного влияния капели. Все сварные швы, выполненные специалистами НПО «СпецНефтеМаш», проверяются на качество (отсутствие углов, сколов, заусенцев) после окончательной обработки.
Особенность установки четырехупорных опор Т5 серии 4.903–10 заключается в необходимости временной установки стальных прокладок толщиной 5–10 мм. Это необходимо, чтобы заполнить зазор между нижней несущей балкой и секцией. Со временем они извлекаются (по мере усадки опорных систем).
Проверка перед доставкой и гарантия
У нас можно заказать изготовление неподвижных опор Т5 серии 4.903–10 с доставкой в ваш город. Все изделия отправляются заказчику только после визуального осмотра и проверки комплектности, согласно чертежу. На продукцию, которую можно купить в каталоге ООО «СпецНефтеМаш», распространяется заводская гарантия сроком 2 года (при условии соблюдения правил монтажа и применения).
Технические характеристики
| Обозначение | Трубопровод | Габарит H, мм | Ширина упора B, мм | Длина упора l*, мм | Ширина паронитовой прокладки L, мм | Масса, кг | |
| Dн, мм< | S, мм | ||||||
| Т5.02 | 133 | 4 | 260 | 80 | 110 | 180 | 8,8 |
| Т5.03 | 159 | 4,5 | 320 | 90 | 112 | 190 | 13,2 |
| Т5.04 | 194 | 5 | 360 | 100 | 112 | 200 | 13,7 |
| Т5.05 | 219 | 6; 7 | 420 | 120 | 132 | 220 | 23,3 |
| Т5.06 | 273 | 7; 8 | 480 | 120 | 132 | 220 | 22,5 |
| Т5.07 | 325 | 7; 8 | 530 | 120 | 162 | 220 | 25,2 |
| Т5.08 | 377 | 9 | 580 | 140 | 162 | 240 | 28,3 |
| Т5.09 | 426 | 7; 9 | 660 | 150 | 196 | 260 | 53,4 |
| Т5.10 | 480 | 7; 8 | 720 | 180 | 196 | 280 | 53,8 |
| Т5.11 | 530 | 7; 8; 9 | 770 | 200 | 226 | 300 | 54,5 |
| Т5.12 | 630 | 7; 9; 10; 11 | 870 | 240 | 226 | 340 | 57,7 |
| Т5.13 | 720 | 8; 10; 11; 12 | 960 | 280 | 266 | 380 | 76,8 |
| Т5.14 | 820 | 8; 9; 10; 12 | 1060 | 300 | 266 | 400 | 80,0 |
| Т5.15 | 920 | 8; 9; 10; 14 | 1160 | 320 | 266 | 420 | 84,8 |
| Т5.16 | 1020 | 9; 10; 11; 12; 14 | 1260 | 360 | 286 | 460 | 97,6 |
| Т5.17 | 1220 | 9; 11; 12; 14 | 1480 | 400 | 336 | 500 | 117,6 |
| Т5.18 | 1420 | 10; 14 | 1680 | 500 | 336 | 600 | 132,0 |
Заказать четырехупорные опоры Т5
Стоимость зависит от особенностей чертежа, материала, массы опор Т5 и других характеристик, продиктованных будущими условиями эксплуатации изделий, потому рассчитывается индивидуально. Сроки изготовления – 7–15 дней (без учета выходных).
Чтобы рассчитать цену партии, сориентироваться по срокам производства, уточнить любые вопросы или сразу купить изделия, свяжитесь с консультантами ООО «СпецНефтеМаш». Это можно сделать по телефону 8–800–3021–565, email marketing@snmash.ru или онлайн, оставив заявку прямо на сайте. Обращайтесь, у нас можно заказать опоры Т5 по цене производителя и получить качественную продукцию в короткие сроки.
