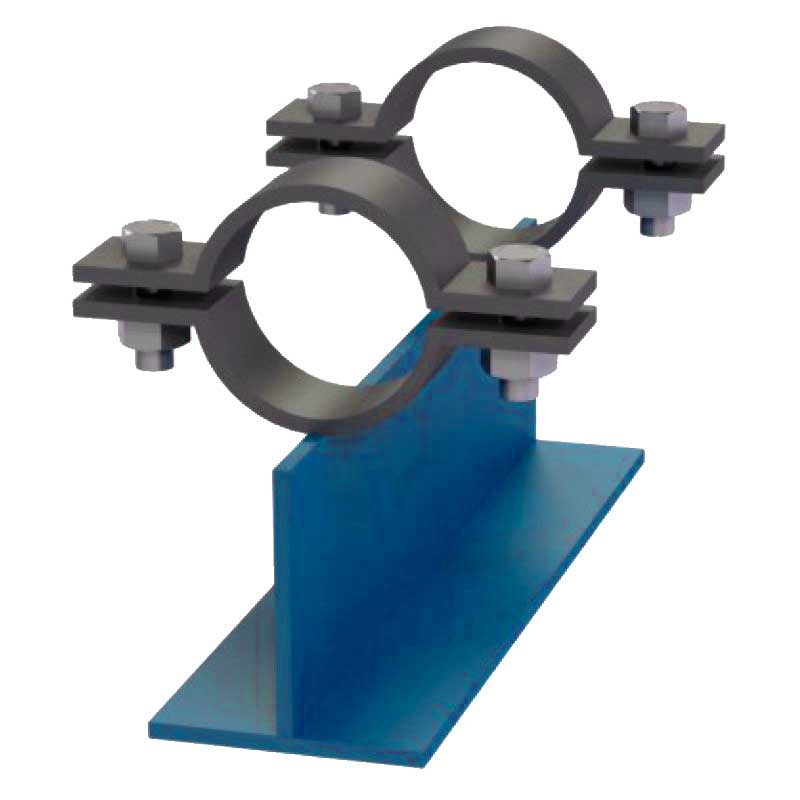

Опоры ТХ ОСТ 36-146-88

Тавровая опора хомутовая (серия ТХ) – простая в использовании, надежная металлическая конструкция для фиксации труб при монтаже или применении трубопроводов малого и среднего диаметра разного назначения. Крепится при помощи болтов. Представляет собой тавровое основание с крепежными полухомутами. Последние устанавливаются на тавр при помощи сварочного аппарата.

Применение

Условия применения хомутовых опор регламентированы отраслевым стандартом и зависят от характеристик самой трубопроводной системы:

• допустимый диаметр труб фиксации – от 18 до 159 мм;
• предельное давление в сети – до 10 МПа (100 кгс/см кв.);
• тип трубопровода – изолированный или неизолированный;
• класс – технологический (промышленный) или нетехнологический (хомутовые опоры для трубопроводов бытового назначения);
• термический режим (температура рабочей среды) – не ниже 0 и не выше 450 градусов тепла;
• материал трубопровода – низколегированная или углеродистая сталь;
• климат в районе монтажа – любой.

В соответствии с ОСТ 36–146–88, опоры ТХ не допускается применять в регионах с высокой сейсмической активностью, вечномерзлыми или пучинистыми грунтами, а также в трубопроводах, транспортирующих хладоносители (в том числе хладагенты). В остальных случаях тавровые опоры могут использоваться как подвижные или неподвижные крепления.

Цели применения (монтажа) опорных конструкций сводятся к 4 основным пунктам.

1. Стабилизация всей системы.
2. Защита трубопровода различного диаметра от негативного воздействия внешних факторов.
3. Предупреждение вероятных сдвигов труб (из-за нагрузок и температурного расширения).
4. Гашение вибраций за счет стабилизации секций.

Конструкция хомутовой опоры

По конструктивному исполнению тавровые опоры хомутовые схожи с аналогами серии ТП (тавровые приварные). Отличие лишь в том, что трубная линия заданного диаметра в случае с системами ТХ фиксируется без сварки, на болты благодаря применению хомута.

Основные элементы тавровой опоры хомутовой по ОСТ 36–146–88:

• тавр – основание;
• ребра жесткости;
• хомутовый блок (состоит из полухомутов, соединяемых в единое кольцо, в которое помещается труба заданного диаметра).

Ребра жесткости навариваются на тавр, а хомуты крепятся специальными системами. Особенность заключается в том, что опора хомутовая для трубопроводов доставляется на площадку монтажа с отдельными блоком упоров. Они привариваются непосредственно при установке, а не на заводе по производству опор ТХ.

Материал изделий – сталь (низколегированная, нержавеющая, углеродистая – зависит от того, для каких целей планируется их заказать). Для долговечной службы конструкции покрываются антикоррозионным составом, соответствующим требованиям и нормам ГОСТ 9.401–79, СНиП 2.03.11–85.

Несмотря на видимую простоту устройства, тавровые опоры хомутовые имеют продуманную конструкцию. Она исключает не только повреждения трубопровода, но и его провисания или разрывы при работе под серьезными нагрузками.

Характеристики

Малый вес опор ТХ, их простая конструкция и высокое качество материалов обеспечили им широкую сферу применения. Вне зависимости от исполнения все крепления серии могут устанавливаться на трубопроводах двумя способами – под углом 45 градусов или с затяжкой на болтах, расположенных параллельно вертикальной оси.

В таблице вы можете ознакомиться с маркировкой изделий различного исполнения и характеристиками тавровых хомутовых опор разных диаметров. Это поможет определиться с требованиями к оборудованию, которое необходимо купить для эксплуатации в заданных условиях.

Производство тавровой хомутовой опоры

Производство тавровых опор хомутовых осуществляется в строгом соответствии с действующими регламентами. Нормы и требования (к размерам, точности параметров, материалу, покрытию, количеству элементов) задают государственные стандарты, СНиПы и отраслевой стандарт ОСТ 36–146–88. Первые определяют общие условия производства (материалы, технологии), последний – конфигурацию и параметры хомутовой опоры.

Контроль качества – приоритет производителя. Он проводится:

• во время заготовки материалов (отбраковывается некачественная арматура);
• по факту выполнения сварных швов (контроль чистоты, герметичности, надежности и долговечности);
• после обработки заготовок защитными составами.

Только такой подход дает производителю возможность гарантировать качество своих изделий, а заказчику – купить долговечное вспомогательное оборудование для трубопроводов малых и средних диаметров. Если вы планируете заказать опоры ТХ, при приемке партии обязательно проверьте, чтобы к каждому изделию шел паспорт и сертификат. В ООО «СпецНефтеМаш» все виды опорных конструкций сопровождаются полным пакетом документации, а также гарантией от производителя сроком на год.

Заказать тавровые опоры хомутовые у производителя

Чтобы выбрать и купить опоры ТХ, не нужно большого опыта в практике их производства или глубоких знаний технологий. Достаточно обратиться к профессионалам, и они подскажут, подойдут ли вашему трубопроводу тавровые опоры, какое именно нужно их исполнение и под какой диаметр их заказать.

В ООО «СпецНефтеМаш» работают опытные специалисты, которые хорошо знают всю продукцию завода и помогут вам сделать единственно верный выбор (купить конструкции серии ТХ или альтернативные крепления по доступной цене). Получить любые ответы напрямую от инженеров можно по телефону 8–800–3021–565, электронному адресу marketing@snmash.ru, или заполнив анкеты у нас на сайте.

Рабочие чертежи опоры ТХ ОСТ 36-146-88

Опора ТХ ОСТ 36-146-88 Чертеж

Опора ТХ ОСТ 36-146-88 Чертеж 2

Опора ТХ ОСТ 36-146-88 Размеры
