Опоры ШП ОСТ 36-146-88
Швеллерные приварные опоры для трубопроводов от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

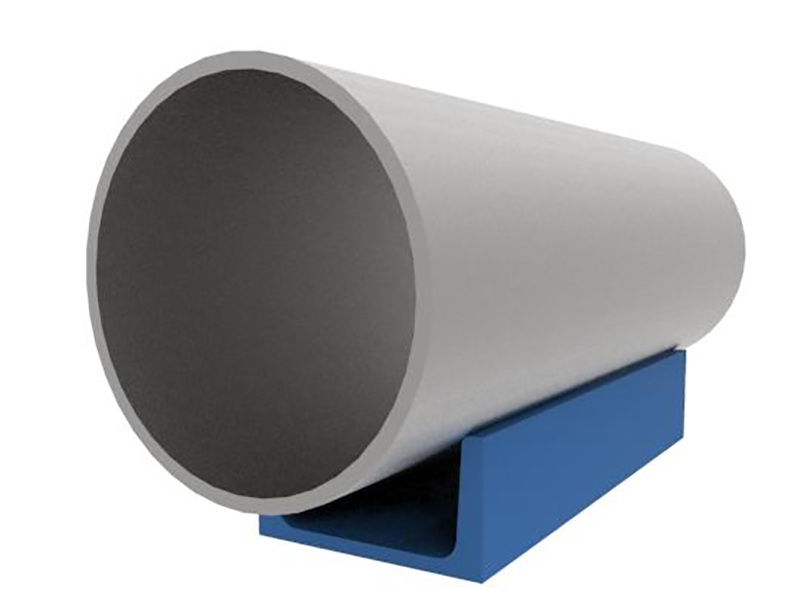

Швеллерные приварные опоры для трубопроводов от производителя Фото ШП - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

Опоры ШП ОСТ 36-146-88

Опоры ШП ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

Легкая швеллерная опора приварная – фиксирующая конструкции для трубопроводов небольшого диаметра (до 820 мм). Представляет собой отрезок стального швеллера соответствующей длины и ширины. Выполняется в строгом соответствии с ОСТ 36–146–88 (отраслевой стандарт). Технологии сварных швов и обработки материала опоры ШП контролируются госстандартами (требования к приварным швам по ГОСТ 8240–72) и СНиП.

ООО «СпецНефтеМаш» занимается изготовлением швеллерных опор приварных и предлагает большой выбор их моделей для разных диаметров трубопроводов. У нас можно заказать изготовление изделий или купить опоры ШП стандартного исполнения с быстрой доставкой.

Применение

Основная задача швеллерной опоры – стабилизировать трубопровод и снизить вероятность его повреждения под воздействием различных нагрузок. Особенность исполнения данной конструкции определяет ее основные достоинства:

  • надежное удержание участков трубопроводов;
  • полная сохранность оболочки стальной трубы.

Применение швеллерной опоры приварной позволяет компенсировать не только нагрузки, приводящие к сдвигам секции, но и снизить негативные воздействия вибрации в процессе работы трубопровода разного диаметра. Опорная конструкция, таким образом, эффективно предупреждает разгерметизацию труб (из-за деформации) и их провисания.

Особенности применения швеллерных опор по ОСТ 36–146–88:

  • климатическая зона установки – любая;
  • ограничения применения по рабочей среде – хладоносители и хладагенты;
  • ограничения по месту установки трубопровода со швеллерной опорой приварной – пучинистые, вечномерзлые грунты;
  • ограничения по назначению трубопроводной сети – тепловые и электростанции;
  • тип фиксации – подвижный, неподвижный;
  • швеллерные опоры приварные могут использоваться в сейсмоактивных районах, но только при соответствии предельных нагрузок, установленных проектными организациями.

К применению допускаются только сертифицированные опорные системы, выполненные в соответствии с нормами отраслевого стандарта.

Характеристики швеллерных приварных опор

В нашем каталоге можно заказать опоры ШП следующих характеристик:

  • допустимые диаметры трубопровода – от 57 до 820 мм;
  • предельные температуры среды – от 0 до +450 градусов по Цельсию;
  • материал исполнения – сталь (предпочтение марке, аналогичной стали труб);
  • варианты конструктивного исполнения – А1, А2;
  • максимальное давление в системе – 10 МПа (100 кгс/см кв.).
Продукция Наружный диаметр D, мм Высота, мм Масса, кг Вертикальная нагрузка Н, кгс
Опора 57-ШП-А1 57 100 0,5 2,5
Опора 57-ШП-А2 57 200 1 2,5
Опора 76-ШП-А1 76 100 0,5 3
Опора 76-ШП-А2 76 200 1 3
Опора 89-ШП-А1 89 100 0,7 5
Опора 89-ШП-А2 89 200 1,4 5
Опора 108-ШП-А1 108 100 0,7 6
Опора 108-ШП-А2 108 200 1,4 6
Опора 133-ШП-А1 133 100 0,9 8
Опора 133-ШП-А2 133 250 2,1 8
Опора 159-ШП-А1 159 100 0,9 10
Опора 159-ШП-А2 159 250 2,1 10
Опора 219-ШП-А1 219 150 1,6 20
Опора 219-ШП-А2 219 250 2,6 20
Опора 273-ШП-А1 273 200 2,1 25
Опора 273-ШП-А2 273 300 3,1 40
Опора 325-ШП-А1 325 200 2,1 25
Опора 325-ШП-А2 325 300 3,1 40
Опора 377-ШП-А1 377 200 2,8 30
Опора 377-ШП-А2 377 300 4,3 50
Опора 426-ШП-А1 426 200 2,8 30
Опора 426-ШП-А2 426 300 4,3 50
Опора 530-ШП-А1 530 250 4,6 50
Опора 530-ШП-А2 530 400 7,4 70
Опора 630-ШП-А1 630 250 4,6 60
Опора 630-ШП-А2 630 400 7,4 80
Опора 820-ШП-А1 820 400 12,7 100

Конструкция

Конструкция представляет собой швеллер из нержавеющей, высоколегированной или углеродистой стали, обработанной антикоррозионным составом. Марка материала подбирается с учетом эксплуатационных характеристик (диаметр, температура воздуха в месте монтажа, параметры рабочей среды, давление). В каталоге ООО «СпецНефтеМаш» можно заказать производство из сталей Ст3, 09Г2С, Ст20 или купить изделия из других материалов (под заказ).

Производство

Производство опор ШП у нас на заводе осуществляется:

  • по чертежам, подготовленным по заданию заказчика;
  • с соблюдением ГОСТ и ОСТ;
  • из заготовок высокого качества;
  • с контролем качества на каждом этапе производства.

Вес опор ШП – от 0,5 до 4,5 кг. На всю продукцию ООО «СпецНефтеМаш» идет заводская гарантия (год). Швеллерные приварные опоры сопровождаются всей необходимой документацией (от паспорта и до сертификатов).

Купить швеллерные опоры приварные

Если вы планируете купить стандартные швеллерные опоры для трубопровода различного диаметра или заказать изготовление адаптированной модели, обращайтесь напрямую к производителю. Это дает сразу несколько привилегий: вся информация – непосредственно от производителя, цена без надбавок, быстрое производство и доставка, высокие гарантии, компетентная помощь при выборе.

Любые вопросы найдут ответы по телефону 8–800–3021–565 или электронной почте (marketing@snmash.ru). Для размещения заказа просто заполните форму прямо на сайте или свяжитесь с нами любым удобным способом.

Если сомневаетесь в выборе конструкции, обязательно созвонитесь с нашим консультантом. Он подскажет, какая швеллерная приварная опора подойдет на вашу систему или подберет качественный аналог в других классах изделий.

Рабочие чертежи опоры ШП ОСТ 36-146-88

Опора ШП ОСТ 36-146-88 Чертеж

Опора ШП ОСТ 36-146-88 Чертеж

Опора ШП ОСТ 36-146-88 Размеры

Опора ШП ОСТ 36-146-88 Размеры
