Опоры КП ОСТ 36-146-88

Корпусная опора приварная (КП) – металлическая конструкция, предназначенная для удержания трубы стальной трубопроводной сети от сдвигов во время монтажа. Применяется в сетях с Ду (диаметр секций) в диапазоне 57–1420 мм. Производство регламентировано государственными и отраслевыми стандартами (поэтому в описании обычно указывается приварная опора по ОСТ 36–146–88).

Условия применения

Применение приварных опор ограничено только трубопроводами на вечномерзлых и пучинистых грунтах, а также системами с хладагентами и хладоносителями. В остальных условиях монтаж приварной корпусной опоры себя оправдывает высокой надежностью и качеством фиксации устанавливаемых секций.

Корпусная опора приварная может использоваться для монтажа изолированных и неизолированных систем, выступать как подвижная или неподвижная фиксирующая установка. Ее применение возможно для запуска трубопроводов с разным диаметром, работающих под давлением до 100 кгс/кв. см (или 10 МПа) при температуре среды 0–450 градусов тепла. Монтаж оправдан практически в любом регионе РФ (температура не ниже 70 градусов мороза).

Корпусная приварная опора для трубопроводов приваривается к трубам из низколегированной или углеродистой стали. Цели ее применения:

• удержание труб разного диаметра в положении, предписанном проектом;
• предупреждение провисаний участков;
• компенсация нагрузок (эффективное распределение), получаемых во время работы трубопровода.

Конструкция

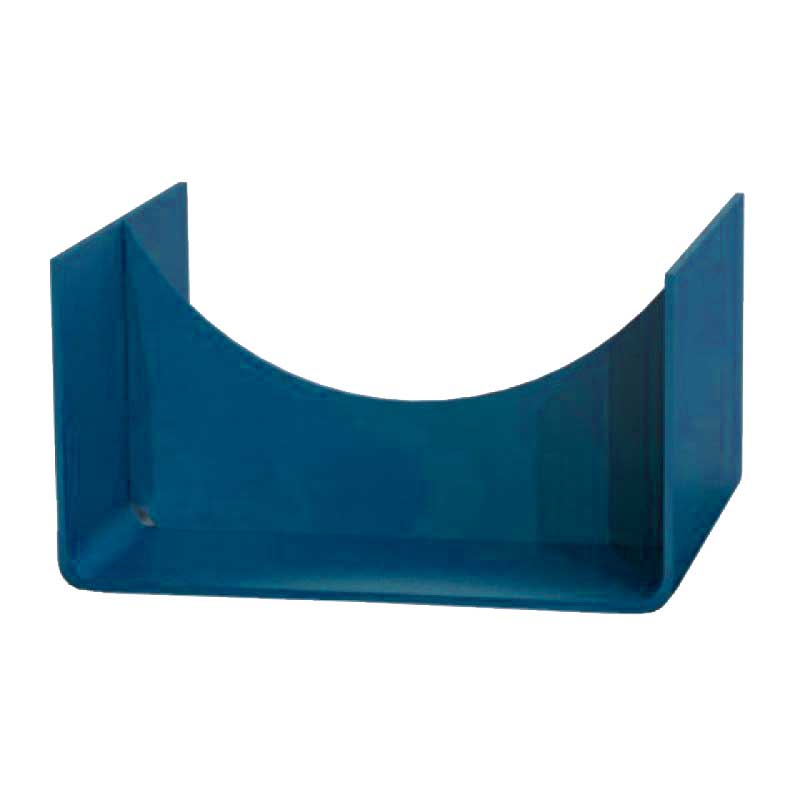

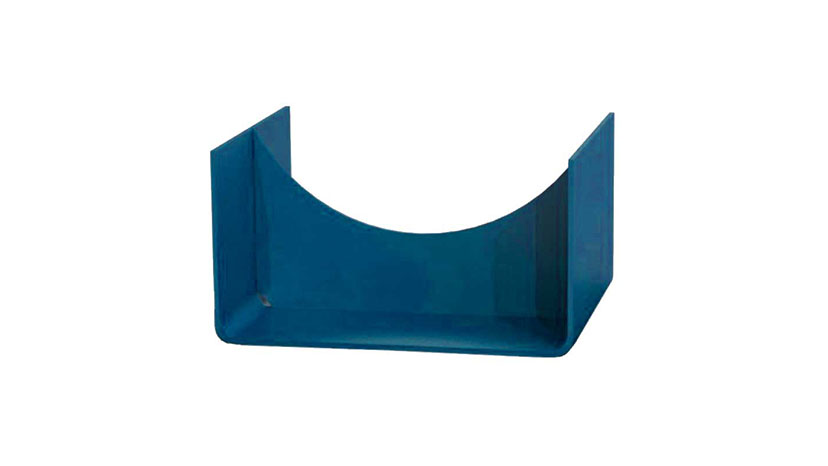

Конструкция корпусной опоры приварной, как следует из названия, включает корпус и приварной блок. Корпус – прямоугольная металлическая скоба, выполненная методом сварки или штамповки (применяются специальные матрицы), усиленная 2 ребрами жесткости. На него может привариваться или не привариваться так называемая подушка (зависит от исполнения). При установке корпусной опоры приварной в сложных климатических условиях (пониженные температуры, высокая влажность) ее дополнительно обрабатывают защитным составом от коррозии.

Сварные швы и антикоррозионная обработка приварной корпусной опоры выполняются в строгом соответствии с ГОСТ 5264–80 и 3242–79 (швы), ГОСТ 9.401–79 (покрытие). Требования к конфигурации, материалу, эксплуатационным качествам задает отраслевой стандарт ОСТ 36–146–88 (если планируете заказать опоры КП, обязательно убедитесь, что они соответствуют стандартам).

Характеристики

Характеристики опоры КП зависят от будущих условий применения. Чтобы купить конструкцию, подходящую для конкретного трубопровода, полезно разобраться с ее маркировкой. Выглядит последняя следующим образом.

108–КП–А11–ОСТ 36–146–88, где:

• 108 – диаметр трубы, которую будет фиксировать установка (108 мм);
• КП – тип опоры;
• А11 – исполнение;
• ОСТ 36–146–88 в обозначениях указывает, что производство приварной корпусной опоры проводилось в соответствии с отраслевым стандартом.

В таблице ниже представлены наиболее популярные модели, которые можно купить у нас (с дифференциацией опор КП по весу, длине, высоте и другим параметрам).

Производство

В производстве опор КП применяют низколегированные, углеродистые, нержавеющие или легированные стали разных марок. Их выбор зависит от планов по эксплуатации (Ст3кп оправдана при температурах до 30 градусов мороза, 10Г2 – до -10).

Перед тем как заказать опоры КП, стоит уточнить, подходит ли его материал для использования в конкретных климатических условиях. ООО «СпецНефтеМаш» применяет в изготовлении приварных опор самые разные материалы – стандартные (Ст3, Ст20 или 09Г2С) и нестандартные. У нас можно заказать конструкции под индивидуальные требования или купить готовые изделия высокого качества по цене производителя. В работу идут только заготовки, прошедшие предварительный контроль, то есть не имеющие:

• так называемых раковин;
• накатов;
• пузырения;
• задиров;
• трещин;
• острых краев.

Заказать опоры КП

ООО «СпецНефтеМаш» осуществляет производство корпусных опор приварных высокого качества и предоставляет гарантию на всю свою продукцию (полное документальное сопровождение, включая паспорт, инструкции по установке, сертификаты). У нас вы можете купить опоры КП по оптимизированной цене с доставкой в любой город РФ или ближнее зарубежье. Для этого заполните короткую форму заявки прямо на сайте (мы сами с вами свяжемся) или сразу звоните по номеру 8–800–3021–565. Заявки также принимаются на email marketing@snmash.ru.

Если вам нужна консультация, смело обращайтесь к нашим менеджерам. За многие годы работы они помогли выбрать приварные изделия десяткам предприятий. Здесь вам предложат подходящий вариант опорной системы на заданный диаметр труб трубопровода или адекватную альтернативу в другом классе опорных конструкций.
