Опоры КХ ОСТ 36-146-88

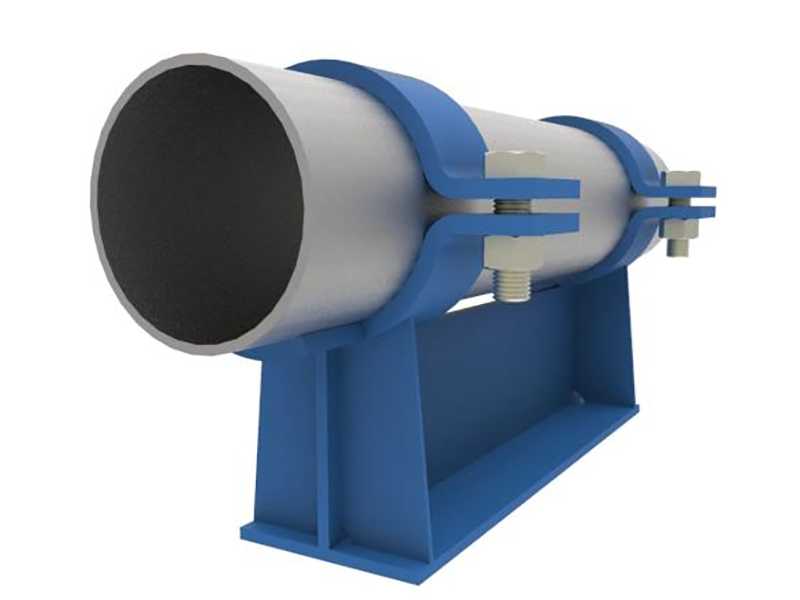

Корпусные опоры хомутовые – металлоконструкции, выступающие составной частью трубопроводной системы и предназначенные для закрепления труб в заданном положении (профилактики сдвигов). Представляют собой металлический корпус, к которому привариваются ребра жесткости.

Конструкция опоры КХ может включать от 2 до 4 полухомутов. Используется с магистралями бытового и промышленного применения, стальными трубами из углеродистой или низколегированной стали.

Применение

Корпусные опоры хомутовые универсальны и могут использоваться как при строительстве трубопроводной сети, так и в процессе ее эксплуатации. Монтаж допускается в системах с разными рабочими средами. Диаметр подбирается под размер трубной секции.

Условия применения корпусных опор хомутовых:

• уровень давления в системе – до 10 МПа (или 100 кгс/кв. см);
• температура среды – от 0 до +450 градусов;
• температура окружения (в зоне установки) – до -70 градусов;
• стандартный минимум и максимум диаметров фиксируемых труб – от 5,7 до 63 см;
• материал трубных секций – сталь.

Правилами не допускается применение только с трубопроводами любого диаметра, которые транспортируют хладагенты (хладоносители), устанавливаются на вечномерзлых или пучинистых почвах, используются в системах электростанций.

Конструкция хомутовых опор

Опора хомутовая выполняется из стали. Для продления срока службы возможно нанесение дополнительной антикоррозионной защиты. Элементы установки соединяются сплошным сварочным швом. Основные составляющие – полухомуты, корпус (штампованная скоба с приваренным ребром жесткости и упорами), крепежи (болты с гайками).

В каталоге ООО «СпецНефтеМаш» вы можете купить опоры КХ различной конструкции, выполненные в строгом соответствии со всеми действующими правилами и стандартами. Мы изготавливаем корпусные опоры хомутовые под трубопроводы стандартного и нестандартного размеров.

Характеристики

К преимуществам корпусных опор хомутовых, представленных в нашем каталоге, относятся долговечность, прочность, удобство монтажа и качественная защита от коррозии. У нас можно купить изделия:

• из наиболее подходящей марки стали (низколегированная 09Г2С, углеродистая Ст20, нержавеющая 12х18н10т или конструкционная легированная 13ХФА);
• под заданный диаметр секций трубопровода (57–630 мм);
• в одном из 12 исполнений (подробнее – в таблице ниже);
• с гарантиями производителя.

Вес опоры КХ, которую можно заказать нам, побирается под конкретные характеристики трубопровода (диаметр, среда, уровень нагрузки, условия работы). Вариативность – от 2,1 до 65 кг.

В таблице перечислены все популярные типы опорных конструкций, которые можно заказать ООО «СпецНефтеМаш» из любого города России по цене производителя. Чтобы узнать конкретную стоимость модели, просто свяжитесь с нашим консультантом.

Производство

Производство опоры КХ регламентируется рядом строительных правил, государственных стандартов и отраслевым стандартом ОСТ 36–146–88. В частности, монтажные швы выполняются по ГОСТ 5264–80, антикоррозионная обработка – по ГОСТ 9.401–79 с учетом дополнительных требований СНиП 2.03.11 –85. ОСТ 36–146–88, в свою очередь, задает конфигурацию, диаметры, условия эксплуатации, выбор материалов для конкретной конструкции.

На ООО «СпецНефтеМаш» используется проверенное сырье (сталь) и качественное оборудование. Наша продукция полностью соответствует нормам и нормативам, предъявляемым к корпусным опорам ОСТ 36–146–88, государственными стандартами и СНиП. На каждом этапе производства изделия проходят контроль качества.

По завершении производства оформляется полный пакет документов на корпусные хомутовые стальные опоры (паспорт, рекомендации по установке, по запросу – сертификаты на материал конструкции). К установкам идет долгосрочная гарантия производителя.

Заказать корпусные хомутовые опоры с доставкой по РФ

Корпусные опоры для трубопроводов ООО «СпецНефтеМаш» уже неоднократно доказали свою надежность, долговечность службы и качество защиты систем от сдвигов даже при постоянных механических воздействиях. Наши опорные конструкции используются предприятиями во всех уголках России. Если вы планируете купить опорное оборудование высокого качества, но не готовы переплачивать, работайте напрямую с производителем.

Чтобы заказать опоры КХ (производство по техническому заданию), купить набор готовых изделий или получить профессиональную консультацию по выбору опорных стальных установок, сделайте одно из трех:

• звоните по телефону 8–800–3021–565;
• напишите на email marketing@snmash.ru;
• заполните простую форму обратной связи.

Мы предложим честную цену и высокое качество сервиса с гарантией на все оборудование. При необходимости подберем альтернативный вариант опорных систем для трубопровода с учетом индивидуальных условий его применения.

Рабочие чертежи опоры КХ ОСТ 36-146-88

Опора КХ ОСТ 36-146-88 Чертеж

Опора КХ ОСТ 36-146-88 Размеры
