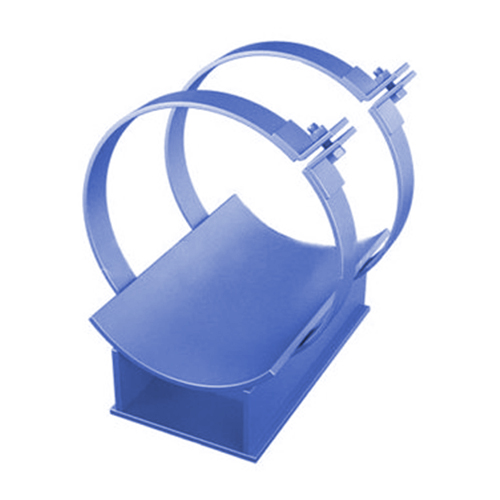

Опоры СПОн - скользящая подкладная опора наружная

СПОн – скользящая подкладная опора для трубопроводов наружного (наземного) монтажа. Относится к серии 1–487–1997.00.000. Обеспечивает стабильное положение труб, предупреждая их деформацию под собственным весом в результате вертикальных смещений в процессе эксплуатации сети. Сохраняет возможность продольных смещений секций, обусловленных тепловыми нагрузками.

Применение

Функции хомутовой скользящей подкладной опоры (СПОн) серии 1–487–1997.00.000:

• стабильное удержание трубопровода на заданной высоте в соответствии с проектным расположением;
• обеспечение подвижности труб по горизонтали во избежание их разгерметизации в процессе температурных сужений и расширений материала;
• предупреждение аварийных ситуаций, связанных с поломкой трубопровода в результате деформации его элементов;
• эффективное распределение нагрузки между секциями системы и наружной подкладной опорой.

За счет хомутовой конструкции скользящая подкладная опора СПОн для трубопровода наружной прокладки обеспечивает сохранность изоляции труб. Серия 1–487–1997.00.000 предназначена для систем с пенополиуретановой изоляцией.

Эксплуатационные характеристики:

• диаметр труб – 57(125)–159(315) мм;
• высота трубопровода наружной прокладки – от 100 до 200 мм;
• при необходимости может использоваться и для сетей канального монтажа;
• максимальное усилие при затяжке хомутовой части – до 0,8 МПа.

Купить или заказать изготовление скользящей хомутовой подкладной опоры серии 1–487–1997.00.000 можно для наружных трубопроводов разного назначения. Но в большинстве случаев ее используют при устройстве систем теплосетей за счет высокой устойчивости материала СПОн к температурным воздействиям и влиянию окружающих факторов.

Конструкция

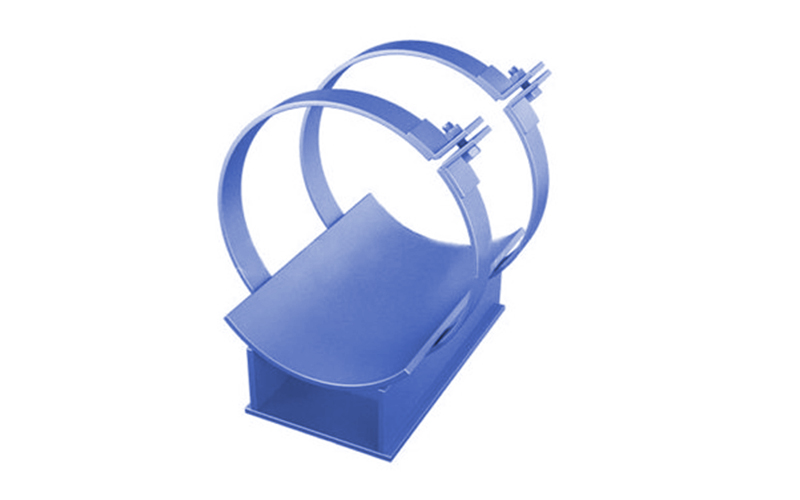

Простая конструкция – одно из преимуществ наружной хомутовой скользящей опоры СПОн серии 1–487–1997.00.000. Она состоит:

• из опорной системы (так называемого башмака);
• полухомутов;
• крепежей (хомут собирают из болтов с гайками).

Хомутовая часть опоры СПОн соединена с основой сварным методом. При этом используют электроды типа Э42 (ГОСТ 9467–60). Готовые изделия покрываются защитным составом, согласно СНиП (антикоррозионное покрытие обычно выполняется грунтом ГФ-021, но в ООО НПО «СпецНефтеМаш» можно заказать и другой тип защиты).

Производство

Для производства опоры СПОн серии 1–487–1997.00.000 может использоваться сталь разных марок. Как правило, это горячекатанный листовой материал, обрабатываемый методом гильотинной резки. В ООО НПО «СпецНефтеМаш» подкладную наружную хомутовую скользящую опору стандартно изготавливают из сталей:

• Ст20;
• ВСт3.

Но при необходимости нам можно заказать опоры СПОн 1–487–1997.00.000 и из других марок: 09Г2С, 12х18Н10Т и т. д. Вся продукция проходит многоуровневый контроль качества и поставляется в полном комплекте (с крепежными системами, метизами для монтажа, техническим паспортом и т. д.). При этом для дополнительной защиты ППУ-изоляции труб используют гидроизол (его укладывают в 2–3 слоя с небольшим припуском).

При условии хранения и монтажа по правилам, гарантия на все виды подкладных хомутовых скользящих опор серии 1–487–1997.00.000 дается сроком на 1 год. По запросу клиента мы предоставим сертификаты на используемые материалы.

Технические характеристики серии 1–487–1997.00.000

Купить скользящие опоры СПОн серии 1–487–1997.00.000

ООО НПО «СпецНефтеМаш» осуществляет полный цикл – от производства до продажи наружных опор СПОн. У нас вы можете купить изделия, выполненные по вашему чертежу, стандартных размеров или спроектированные специально под ваши условия размещения.

Чтобы купить опоры СПОн или заказать их производство, свяжитесь с нами:

• по телефону 8–800–3021–565;
• по email marketing@snmash.ru;
• через официальный сайт, воспользовавшись формой отправки заявок.

Вся продукция компании отвечает требованиям ГОСТ и отраслевых стандартов. Производство занимает от 7 до 15 дней в зависимости от размера партии и степени загрузки цехов. Стоимость определяется индивидуально и зависит как от массы опоры СПОн, так и от ее размеров, исполнения и других факторов. Мы доставляем подкладные скользящие опоры серии 1–487–1997.00.000 по всей России, обращайтесь.
