Опоры подвижные приварные ОПП3
Подвижные приварные металлические опоры для трубопроводов ОПП3 от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

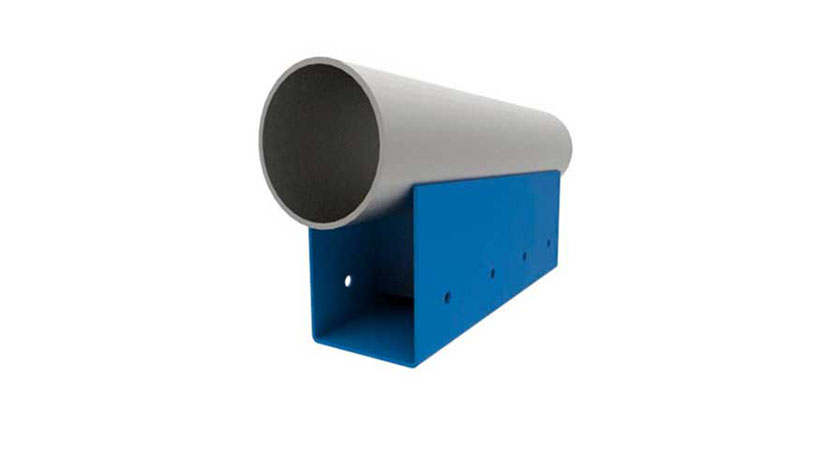

Подвижные приварные металлические опоры для трубопроводов ОПП3 Фото ОПП3 - купить по выгодным ценам
Вернуться в ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры подвижные приварные ОПП3

Опоры ОПП3 ГОСТ 14911-82
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ОПП-1
ОПП-2
ОПП-3
ОПХ-1
ОПХ-2
ОПХ-3
ОПБ-1
ОПБ-2
ОПС
ОПМ

Приварная подвижная опора ОПП3 – стальная конструкция для надежного монтажа технологических трубопроводов. Применение таких систем обусловлено необходимостью удержания труб различного диаметра в положении, заданном проектом установки сети.

Надежность, простота устройства и долговечность службы подвижных опор приварных обеспечили им большую популярность на предприятиях разных сфер промышленности. ООО НПО «СпецНефтеМаш» осуществляет производство ОПП3 высокого качества с полным документальным сопровождением и гарантией соответствия ГОСТ 14911–82 (ОСТ 36–94–83).

Применение

Применение конструкций серии допустимо при организации трубопроводов диаметром 57–1629 мм, транспортирующих различные материалы при температуре рабочей среды от нуля до +450 градусов по Цельсию. Максимальное давление при этом не должно превышать стандартных 10МПа.

Опоры ОПП3 по ГОСТ 14911–82 не могут использоваться:

  • для фиксации магистральных трубопроводов;
  • с системами, которые транспортируют хладагенты;
  • с теплосетями;
  • с сетями, эксплуатируемыми в комплексе электрических станций;
  • для трубопроводов в регионах с нестабильной сейсмической картиной, пучинистыми почвами.

Назначение приварных опор – профилактика деформаций и провисаний трубопроводных секций под воздействием нагрузок (температурных, вертикальных).

Конструкция

Исполнение подвижных опор ОПП3 отличается (в нашем каталоге можно заказать производство опорной металлоконструкции под конкретные условия монтажа), но основные характеристики установки остаются общими для всех моделей. Базу составляет гнутый стальной профиль высотой 100 или 150 мм.

Выбор конкретной марки стали зависит от условий будущей эксплуатации. Варианты:

  • Ст3;
  • Ст20;
  • 09Г2С;
  • 20ЮЧ.

Выбор осуществляется в соответствии с проектной документацией. От него зависит не только эффективность будущего применения, но и масса опоры ОПП3 (которая задает особенности ее монтажа).

Производство приварных подвижных опор ОПП3

Производство опор ОПП3 осуществляется по чертежу. Его предоставляет заказчик, который хочет купить изделия для своих конкретных целей. По заявке клиента подготовить чертеж могут наши специалисты (чтобы вы могли заказать конструкции, отвечающие всем требованиям площадки установки). Для подготовки технической документации нам потребуются точные данные по трубопроводу (материал, рабочая среда, температуры, частота и диапазон их колебания, диаметр труб, давление и т. д.).

Все подвижные опоры приварные нашего каталога сопровождаются полным пакетом документов от производителя. Изделия имеют свой паспорт, а также сертификаты соответствия ГОСТ 14911–82 и ОСТ 36–94–83. Для надежности фиксации и долговечности службы с трубопроводами разного диаметра сталь, из которой делается профиль, дополнительно обрабатывается антикоррозионной защитой.

Условное обозначение

В техническом описании (условных обозначениях) подвижной опоры приварной указываются базовые метрики, важные для ее будущего применения. Потому сориентироваться в этой «формуле» следует всем, кто планирует купить готовые конструкции класса или заказать их северное/стандартное исполнение.

Как выглядит маркировка: ОПП3–150.1600 ГОСТ 14911–82 (ОСТ 36–94–83). Это означает, что вам предлагается купить опору ОПП3 с высотой профиля 0,15 м для фиксации труб диаметром 1,6 м, изготовленную в соответствии с государственным и отраслевым стандартами.

Обозначение Диаметр Дн, мм Тип опоры Вертикальная нагрузка, кН Высота H, мм Высота H1, мм Ширина B, мм Длина 2хL, мм Масса, кг
ОПП3-100.57(60) 57; 60 П3 110 100 115 55 340 2,48
ОПП3-100.75,5(76) 75,5; 76 П3 129 100 110 55 340 2,33
ОПП3-100.88,5(89) 88,5; 89 П3 145 100 110 55 340 2,30
ОПП3-100.108 108 П3 159 100 130 100 340 3,00
ОПП3-100.114 114 П3 159 100 125 100 340 3,00
ОПП3-100.127 127 П3 159 100 120 100 340 3,00
ОПП3-100.133 133 П3 174 100 120 100 340 3,23
ОПП3-100.140 140 П3 174 100 120 100 340 3,23
ОПП3-100.159 159 П3 252 100 115 100 340 4,35
ОПП3-100.165 165 П3 252 100 115 100 340 4,35
ОПП3-100.194 194 П3 256 100 160 190 340 6,56
ОПП3-100.219 219 П3 256 100 150 190 340 6,27
ОПП3-100.273 273 П3 200 100 135 190 340 5,81
ОПП3-100.325 325 П3 610 100 170 280 440 15,29
ОПП3-100.377 377 П3 610 100 155 280 440 14,39
ОПП3-100.426 426 П3 600 100 150 280 440 14,06
ОПП3-100.480 480 П3 576 100 187 380 440 21,27
ОПП3-100.530 530 П3 573 100 185 400 440 21,25
ОПП3-100.630 630 П3 797 100 182 440 440 29,75
ОПП3-100.720 720 П3 900 100 156 400 440 25,18
ОПП3-100.820 820 П3 948 100 148 400 440 24,32
ОПП3-100.920 920 П3 970 100 142 400 440 23,72
ОПП3-100.1020 1020 П3 1240 100 140 420 440 29,87
ОПП3-100.1220 1220 П3 1240 100 154 520 440 37,88
ОПП3-100.1420 1420 П3 1160 100 146 520 440 37,34
ОПП3-100.1620 1620 П3 1160 100 140 520 440 35,27
ОПП3-150.57(60) 57; 60 П3 73,5 150 165 55 340 3,36
ОПП3-150.75,5(76) 75,5; 76 П3 86 150 160 55 340 3,25
ОПП3-150.88,5(89) 88,5; 89 П3 96,5 150 160 55 340 3,22
ОПП3-150.108 108 П3 105 150 180 100 340 4,20
ОПП3-150.114 114 П3 105 150 175 100 340 4,20
ОПП3-150.127 127 П3 105 150 170 100 340 4,20
ОПП3-150.133 133 П3 117 150 170 100 340 4,01
ОПП3-150.140 140 П3 117 150 170 100 340 4,01
ОПП3-150.159 159 П3 167 150 165 100 340 6,01
ОПП3-150.165 165 П3 167 150 165 100 340 6,01
ОПП3-150.194 194 П3 170 150 210 190 340 8,22
ОПП3-150.219 219 П3 170 150 200 190 340 7,83
ОПП3-150.273 273 П3 133 150 185 190 340 7,39
ОПП3-150.325 325 П3 406 150 220 280 440 18,39
ОПП3-150.377 377 П3 406 150 205 280 440 17,59
ОПП3-150.426 426 П3 400 150 200 280 440 17,24
ОПП3-150.480 480 П3 384 150 237 380 440 25,27
ОПП3-150.530 530 П3 380 150 235 400 440 25,45
ОПП3-150.630 630 П3 530 150 232 440 440 35,35
ОПП3-150.720 720 П3 600 150 206 400 440 30,28
ОПП3-150.820 820 П3 630 150 198 400 440 29,42
ОПП3-150.920 920 П3 650 150 192 400 440 29,35
ОПП3-150.1020 1020 П3 830 150 190 420 440 36,46
ОПП3-150.1220 1220 П3 830 150 204 520 440 44,88
ОПП3-150.1420 1420 П3 770 150 196 520 440 43,54
ОПП3-150.1620 1620 П3 770 150 190 520 440 42,67

Купить подвижные приварные опоры ОПП3

В ООО НПО «СпецНефтеМаш» вы можете заказать опоры ОПП3 по цене производителя с доставкой в любой город России или страны СНГ. Цена партии рассчитывается индивидуально и зависит от размеров, чертежа для производства изделия.

Узнать стоимость изготовления подвижных опор приварных можно по телефону 8–800–3021–565 или по email marketing@snmash.ru. Приобрести опорные системы можно онлайн прямо с сайта. Просто заполните короткую форму, и наши специалисты с вами скоро свяжутся для выяснения деталей.
