Опоры ГОСТ 14911-82
Мы работаем на всей территории СНГ
Опоры подвижные приварные ОПХ3
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/opory-truboprovodov/gost-14911-82-ost-36-94-83/opory-oph3-1.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Подвижные хомутовые опоры ОПХ3 от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры подвижные приварные ОПХ3
Подвижные хомутовые опоры ОПХ3 от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

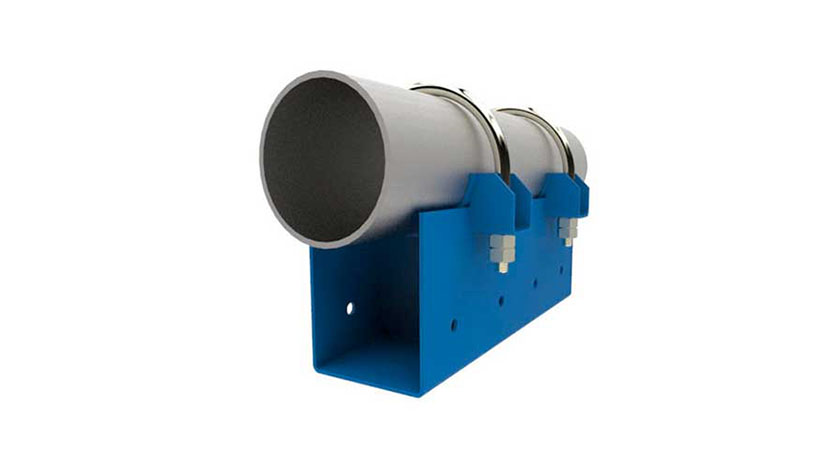

Подвижные хомутовые опоры ОПХ3 от производителя Фото ОПХ3 - купить по выгодным ценам
Вернуться в ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры подвижные приварные ОПХ3

Опоры ОПХ3 ГОСТ 14911-82
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ОПП-1
ОПП-2
ОПП-3
ОПХ-1
ОПХ-2
ОПХ-3
ОПБ-1
ОПБ-2
ОПС
ОПМ

Подвижные хомутовые опоры ОПХ3 – стальные фиксаторы трубопроводов, прокладываемых бестраншейным способом. Применяются с тремя целями. Во-первых, это предупреждение деформаций, разгерметизации, провисания труб различного диаметра под действием вертикальной или тепловой нагрузки (перепадов температур транспортируемого материала). Во-вторых, компенсация сдвигов секций. В-третьих, предупреждение аварийных ситуаций, связанных с нарушением проектного размещения трубопроводов и их износом.

Эксплуатация хомутовой опоры ОПХ3

Изготавливаются подвижные хомутовые опоры ОПХ3 по ГОСТ 14911–82 и отраслевому стандарту № 36–94–83. Широкую сферу применения им обеспечили большой выбор моделей для трубопроводов разного диаметра, прочная конструкция, устойчивая к перепадам температур, влажности и другим внешним факторам.

Применение данных опорных систем допускается практически повсеместно, за исключением:

  • трубопроводов, устанавливаемых в регионах вечной мерзлоты;
  • систем в районах с нестабильной сейсмической обстановкой;
  • сетей, транспортирующих хладагенты;
  • трубопроводов, прокладываемых без траншей на пучинистых грунтах.

Условия применения следующие: температура рабочей среды не выше 450 градусов тепла, давление в системе до 10 МПа, диаметр фиксируемых труб – в диапазоне 57–630 мм.

Конструкция

Хотя в классе ОПХ версии 3 типа являются самыми габаритными, конструктивное исполнение всех моделей серии не отличается особой сложностью (здесь куда большее значение имеет выбор материала). Так, хомутовая опора для труб всех диаметров диапазона включает два базовых элемента – хомут и корпус с ребрами жесткости. Оба они выполнены из стали и покрыты специальной антикоррозионной защитой.

Согласно ОСТ 36–94–83, который содержит требования к конфигурации и применению подвижных опор, их высота выполняется в одном из двух вариантов – 100 или 150 мм. За счет такой высоты изделие получает больший вес и может принимать на себя значительные нагрузки на трубопровод.

Производство подвижных опор хомутовых

ООО НПО «СпецНефтеМаш» осуществляет производство хомутовых подвижных опор и предлагает купить данные фиксирующие установки в различных размерах. Материал, из которого мы делаем корпус опорной конструкции, – нержавейка, углеродистая либо легированная сталь. Кроме того, у нас можно заказать изделия из альтернативных материалов, согласно характеристикам вашей рабочей среды.

Марки стали – Ст3, Ст10, Ст20, 3сп5 или 09Г2С. Производство осуществляется по чертежу заказчика. Цена готовой продукции зависит от массы опоры ОПХ3, типа антикоррозионного покрытия, размеров и других характеристик.

Все наши изделия соответствуют ОСТ 36–94–83 (ГОСТ 14911–82) и сопровождаются техническим паспортом. В пакете документации идут также сертификаты, подтверждающие качество производства опор ОПХ3.

Условное обозначение подвижных хомутовых опор

К преимуществам всех видов подвижных опор хомутовых относится способность выдерживать серьезные нагрузки, долговечность службы, высокая надежность фиксации трубопровода и доступная цена. Но прежде чем заказать опоры ОПХ3, необходимо определиться с их частными параметрами.

Последние указываются в маркировке, которая имеет такой вид: ОПХ3–100.57. В данном случае вам предлагается купить опору ОПХ3 высотой 10 см для трубопровода диаметром 5,7 см.

Обозначение Диаметр Дн, мм Тип опоры Вертикальная нагрузка, кН Высота H, мм Ширина B, мм Ширина B1, мм Длина 2xL, мм Масса, кг
ОПХ3-100.57 57; 60 Х3 110 100 55 115 340 3,5
ОПХ3-100.76 75,5; 76 Х3 129 100 55 120 340 3,8
ОПХ3-100.89 88,5; 89 Х3 145 100 55 135 340 4,7
ОПХ3-100.108 108 Х3 159 100 100 170 340 4,6
ОПХ3-100.114 114 Х3 159 100 100 170 340 4,6
ОПХ3-100.127 127 Х3 159 100 100 170 340 4,6
ОПХ3-100.133 133 Х3 174 100 100 190 340 5,5
ОПХ3-100.140 140 Х3 174 100 100 190 340 5,5
ОПХ3-100.159 159 Х3 252 100 100 220 340 7,1
ОПХ3-100.165 165 Х3 252 100 100 220 340 7,1
ОПХ3-100.194 194 Х3 256 100 190 285 340 10,6
ОПХ3-100.219 219 Х3 256 100 190 295 340 11,8
ОПХ3-100.273 273 Х3 200 100 190 355 340 16,3
ОПХ3-100.325 325 Х3 610 100 280 405 440 24,4
ОПХ3-100.377 377 Х3 600 100 280 460 440 29,9
ОПХ3-100.426 426 Х3 600 100 280 510 440 32,5
ОПХ3-100.480 480 Х3 576 100 400 570 440 39,2
ОПХ3-100.530 530 Х3 573 100 400 610 440 42,2
ОПХ3-100.630 630 Х3 797 100 400 710 440 65,1
ОПХ3-150.57 57; 60 Х3 74 150 55 115 340 4,4
ОПХ3-150.76 75,5; 76 Х3 860 150 55 120 340 4,7
ОПХ3-150.89 88,5; 89 Х3 97 150 55 135 340 4,8
ОПХ3-150.108 108 Х3 105 150 100 170 340 5,9
ОПХ3-150.114 114 Х3 105 150 100 170 340 5,9
ОПХ3-150.127 127 Х3 105 150 100 170 340 5,9
ОПХ3-150.133 133 Х3 117 150 100 190 340 7,3
ОПХ3-150.140 140 Х3 117 150 100 190 340 7,3
ОПХ3-150.159 159 Х3 167 150 100 220 340 8,8
ОПХ3-150.165 165 Х3 167 150 100 220 340 8,8
ОПХ3-150.194 194 Х3 170 150 190 285 340 12,1
ОПХ3-150.219 219 Х3 170 150 190 295 340 13,4
ОПХ3-150.273 273 Х3 133 150 190 355 340 18
ОПХ3-150.325 325 Х3 406 150 280 405 440 30,8
ОПХ3-150.377 377 Х3 400 150 280 460 440 33,2
ОПХ3-150.426 426 Х3 400 150 280 510 440 35,8
ОПХ3-150.480 480 Х3 384 150 400 570 440 43,4
ОПХ3-150.530 530 Х3 380 150 400 610 440 46,5
ОПХ3-150.630 630 Х3 530 150 400 710 440 71,2

Заказать подвижные опоры ОПХ3

ООО НПО «СпецНефтеМаш» осуществляет производство качественных подвижных опор ОПХ3 с гарантиями и полным документальным сопровождением. Нам можно заказать изготовление таких установок по вашему чертежу. Для стандартных условий монтажа (и экономии вашего времени) мы предложим купить готовые опорные системы по лучшей цене.

Чтобы получить ответы на любые вопросы об опорах ОПХ3 по ГОСТ, уточнить сроки доставки, цену модели, которая требуется именно вам, купить качественную продукцию ООО НПО «СпецНефтеМаш», звоните по телефону 8–800–3021–565, отправляйте заявку на email marketing@snmash.ru или просто заполните короткую форму обратной связи онлайн у нас на сайте. Менеджер сам с вами свяжется для уточнения любых деталей.
