Опоры подвижные приварные ОПБ2
Опоры подвижные бескорпусные ОПБ2 от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

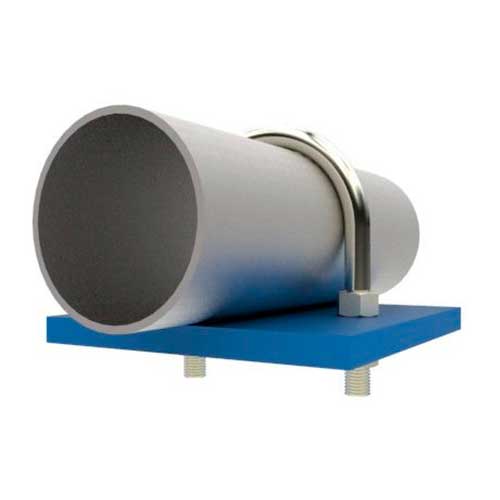

Опоры подвижные бескорпусные ОПБ2 Фото ОПБ2 - купить по выгодным ценам
Вернуться в ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры подвижные приварные ОПБ2

Опоры ОПБ2 ГОСТ 14911-82
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ОПП-1
ОПП-2
ОПП-3
ОПХ-1
ОПХ-2
ОПХ-3
ОПБ-1
ОПБ-2
ОПС
ОПМ

Опоры бескорпусные приварные ОПБ2 применяют при прокладке технологических линий промышленного и гражданского назначения. Они компенсируют вертикальную нагрузку на трубы, исключают провисание и деформацию, удерживают линию в положении, предусмотренном проектной документацией.

Применение опор ОПБ2

Опоры типа ОПБ2 нашли широкое применение благодаря своей универсальность. Они имеют широкий диапазон диаметров труб, с которыми их можно использовать. Этот диапазон составляет от18 до 530 мм, что позволяет укреплять трубы для транспортировки самых разных типов веществ. При планировании укрепления трубопровода при помощи приварных бескорпусных опор, стоит обратить внимание на то, что данный тип креплений имеет несколько областей, где применение не рекомендуется. К ним относится монтаж:

  • Теплосетевых трубопроводов;
  • Трубопроводов с хладагентов;
  • Магистральных трубопроводов.

Большое распространение данный тип опор получил благодаря одной из технологических возможностей. Опора справляется с компенсацией сдвига от термического воздействия или деформации в результате нагрузки. Это позволяет дополнительно защитить трубу от непредвиденных повреждений.

Конструкция опоры ОПБ2

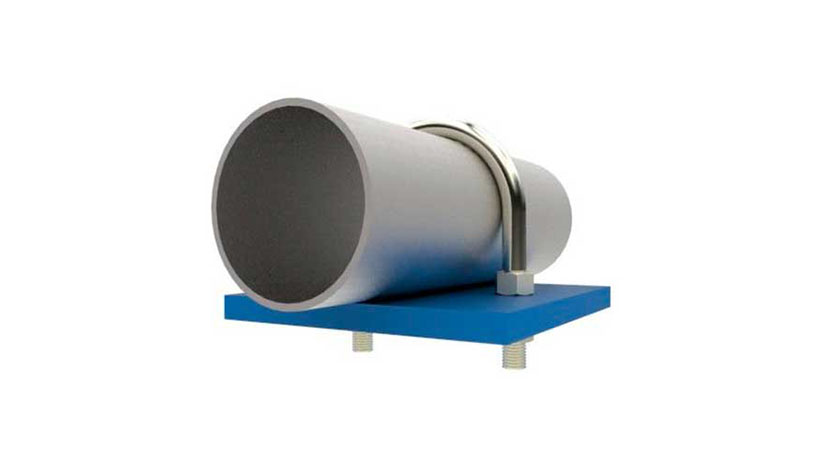

Опорные конструкции типа ОПБ 2 представляют собой металлическую подушку и хомут, который крепится с помощью гаек. Изготавливают из стали марок ст. 20, 20ЮЧ, 09Г2С и других в соответствии с требованиями проектной документации. Высота изделия - до 16 мм, что позволяет использовать их с трубами наружным диаметром от 18 до 530 мм в зависимости от веса.

Конструкция опоры реализована тремя деталями. Основная, удерживающая часть - это хомут. Он имеет изгиб, примерно равный длине окружности, и выпрямляется у краев. С каждого края нанесена резьба для гаек, которыми он прикрепляется к несущей конструкции. Последняя часть конструкции - это подушка, она прокладывается между трубой и несущей конструкцией.

Производство опор ОПБ2

Наше предприятие выпускает опоры ОПБ2 из низколегированной, углеродистой и нержавеющей стали. На выбор материала влияют условия применения, регион эксплуатации и степень агрессивности рабочей среды. Элементы производят из стали марок ст.3, ст.20, 09г2с и нержавейки. Предварительно, на этапе входных испытаний, металл тестируют на ударную прочность.

Бескорпусные приварные опоры отличаются высоким качеством изготовления. Для них установлен отдельный стандарт соответствия ГОСТ 14911-82. Это позволяет добиться продолжительного срока службы и гарантии долговечности материала, его защищенности от механического воздействия, старения, влажности и низких температур. Работая с нашей компанией, вы сможете получить надежные опоры для трубопроводов, соответствующие стандартам качества. Для вас - большое разнообразие типов опор по доступной цене.

Законченное изделие покрывают антикоррозийным покрытием ВДЛА-1222Р, либо аналогичным. Стальную основу приваривают с использованием электродов Э46. Качество сварных швов проверяют неразрушающими методами контроля.

Условное обозначение опор ОПБ2

Пример условного обозначения опоры подвижной марки ОП типа Б2 для трубопровода Dн=377 мм:

Опора ОПБ2 -377 ОСТ 36-94-83 (ГОСТ 14911-82)

Обозначение Диаметр Дн, мм Тип опоры Длина L, мм Радиус R, мм Ширина A, мм Ширина B, мм Диаметр хомута d, мм Масса, кг
ОПБ2-18 18 Б2 50 11 32 20 М8 0,12
ОПБ2-21,3 21,3 Б2 50 11 32 20 М8 0,12
ОПБ2-23 23 Б2 50 14 36 20 М8 0,13
ОПБ2-26,8 26,8 Б2 50 14 36 20 М8 0,13
ОПБ2-32 33,5 Б2 50 17 44 20 М10 0,12
ОПБ2-33,5 33,5 Б2 50 17 44 20 М10 0,12
ОПБ2-38 38 Б2 50 21 54 20 М10 0,16
ОПБ2-42,3 42,3 Б2 50 21 54 20 М10 0,16
ОПБ2-44,5 44,5 Б2 50 24 60 20 М10 0,19
ОПБ2-45 45 Б2 50 24 60 20 М10 0,19
ОПБ2-48 48 Б2 50 24 60 20 М10 0,19
ОПБ2-57 57 Б2 50 30 70 50 М10 0,33
ОПБ2-60 60 Б2 50 30 70 50 М10 0,33
ОПБ2-75,5 75,5 Б2 50 38 90 50 М12 0,46
ОПБ2-76 76 Б2 50 38 90 50 М12 0,46
ОПБ2-88,5 88,5 Б2 100 45 103 50 М12 0,52
ОПБ2-89 89 Б2 100 45 103 50 М12 0,52
ОПБ2-108 108 Б2 100 54 136 50 М12 0,56
ОПБ2-114 114 Б2 100 57 136 50 М12 0,55
ОПБ2-133 133 Б2 150 67 153 100 М16 1,21
ОПБ2-159 159 Б2 150 80 179 100 М16 1,32
ОПБ2-194 194 Б2 200 97 246 100 М16 1,5
ОПБ2-219 219 Б2 200 110 246 100 М20 2,29
ОПБ2-273 273 Б2 200 137 300 200 М20 3,81
ОПБ2-325 325 Б2 200 163 352 200 М20 3,82
ОПБ2-377 377 Б2 200 189 404 200 М20 4,4
ОПБ2-426 426 Б2 200 213 454 300 М24 6,85
ОПБ2-480 480 Б2 200 240 504 350 М24 7,9
ОПБ2-530 530 Б2 200 265 555 350 М24 8,46

Заказать опоры ОПБ2

Купить подвижные опоры типа ОПБ2 можно на нашем сайте, цена зависит от размеров и массы изделия, поэтому предоставляется по запросу. Мы производим изделия в соответствии с отраслевыми стандартами с контролем качества на каждом этапе.

Вы всегда можете оформить заказ на опоры ОПБ2, позвонив по номеру: 8-800-3021-565 или написать нам по электронной почте: marketing@snmash.ru,а так же воспользоватьсяформой отправки заявок.
