Воздухосборник В-3,2 м3 (ресивер воздушный)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://kazan.snmash.ru/production/apparaty-emkostnye/vozdukhosborniki-resivery/v-3-2.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Воздухосборник В-3,2 (ресивер воздушный) | Купить в Казани от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Воздухосборник В-3,2 м3 (ресивер воздушный)
Воздухосборник В-3,2 (ресивер воздушный) | Купить в Казани от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Воздухосборник В-3,2 (ресивер воздушный) | Купить в Казани Фото В-3,2 - купить по выгодным ценам
Вернуться в Воздухосборники (ресиверы)

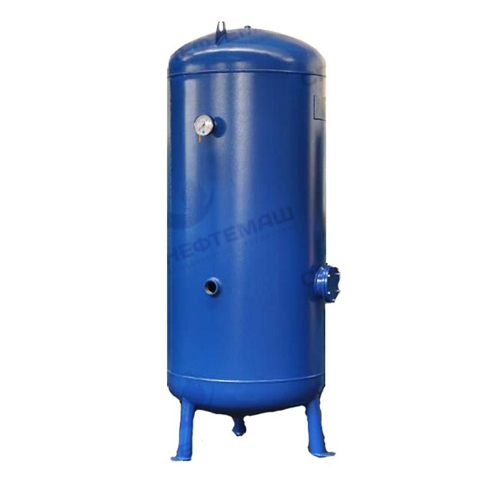

Воздухосборник В-3,2 м3 (ресивер воздушный)

Воздухосборник В-3,2
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
3,2 м3
Рабочая температура:
От -60 до 200 °C
Материал корпуса:
сталь 09Г2С по ГОСТ 5520
Рабочее давление:
до 1,4 МПа
Климатическое исполнение:
УХЛ1
Рабочая среда:
Воздух
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

В-0,5
В-1
В-1,6
В-2
В-3,2
В-4
В-6,3
В-8
В-10
В-16
В-20
В-25
В-32
В-40
В-50



Воздухосборники серии В предназначены для создания запаса воздуха для технологических нужд и сглаживания пульсации в воздухопроводах при работе поршневых компрессоров общего назначения и компрессоров других типов с рабочими давлениями: 0,8; 1,0; 1,4 МПа (8, 10, 14 кгс/см2).

Воздухосборники по согласованию с разработчиком технических условий могут использоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов.

Гарантийный срок эксплуатации - не менее 12 месяцев со дня ввода сосуда в эксплуатацию, но не более 18 месяцев после отгрузки с предприятия изготовителя. Примерный срок службы 20 лет.


Чертеж В-3,2 м<sup>3</sup>

Воздухосборник В-3,2 м3 (ресивер воздушный). Чертеж


Основные параметры и размеры

Давление расчетное, МПа (кгс/см2) D S* Sд* H h h1 h2 h3 L L1 R a в d Масса, кг
0,9 (9,0) 1200 8 8 3160 2300 2500 1000 1250 720 760 550 160 130 24 1195
1,1 (11,0) 8 8
1,54 (15,4) 10 10 1420

Назначение и условные диаметры штуцеров

Обозначение Наименование Условный димаетр
А1 Вход воздуха 200
Б1 Выход воздуха 200
В1 Для предохранительного клапана 50
Количество 1
Г1 Слив конденсата 50
Д1 Воздушник 50
Е1 Дренаж 50
Ж1 К регулятору производительности 50
З1 Для манометра 50
И1 К манометру в машинное отделение 50
К1 Люк 450

Примечание:

  1. На воздухосборниках объемом 3,2 м3 предохранительный клапан устанавливается на штуцер Д1. Предохранительный клапан с Ду25 устанавливается через его переходник.
  2. При установке нескольких предохранительных клапанов штуцера для них должны располагаться на одной высоте на расстоянии, исключающем взаимовлияние отверстий.

Материальное исполнение

Допустимая минимальная температура стенки под давлением, °C Рабочее давление, МПа Шифр материального исполнения Листовая сталь
Минус 20 0,8 1 Ст3сп, Ст3пс, Ст3Гпс категорий 4 и 5 ГОСТ 380, ГОСТ 14657
1,0
1,4
Минус 40 0,8 2 16ГС, 09Г2С, 10Г2С1 категории 6 и 12 ГОСТ 5520
1,0
1,4
Минус 60 0,8 3 09Г2С, 10Г2С1 категории 8 ГОСТ 5520
1,0
1,4

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Пример условного обозначения

Воздухосборник В-4-0,8-3-УХЛ1, ТУ 3615-004-00220322-98 (0262.361590.004 ТУ), где

В - тип воздухосборника,
4 - номинальный объем,
0,8 - рабочее давление,
3 - номер материального исполнения,
УХЛ1 - климатическое исполнение.
