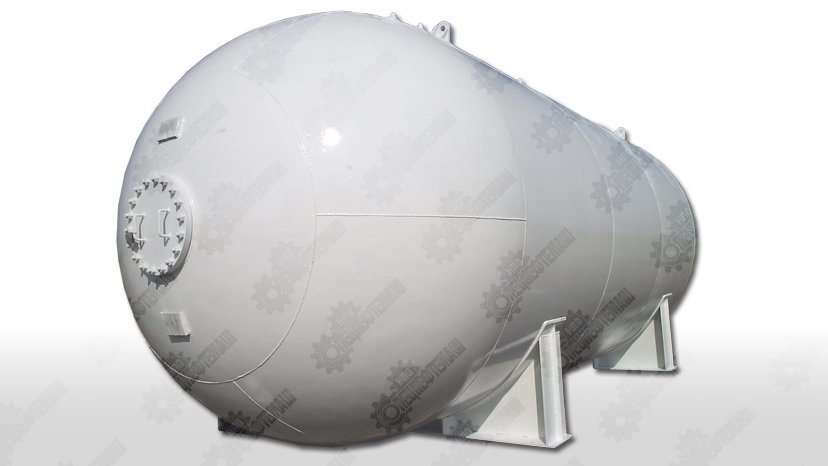

Резервуар для СУГ (газгольдер) 5 м3
5 м3
От -60 до 50 °C
сталь 09Г2С, 12Х18Н10Т
1,6 МПа
УХЛ1
СУГ
до 9 баллов
20 лет
ООО НПО "Спецнефтемаш"
Типоразмеры в наличии:
Газгольдеры – специальные резервуары для хранения СУГ емкостью 5 куб. метров – технически и технологически должны исполняться так, чтобы обеспечивать содержание опасных субстанций в условиях, определенных стандартами. Согласно правилам, сжиженный углеродный газ должен храниться:
- под давлением 1,6 МПа;
- при температурах в диапазоне от 60 градусов мороза до 50 градусов тепла.
Завод-производитель резервуарного оборудования «СпецНефтеМаш» занимается изготовлением таких газгольдеров из высококачественной стали с антикоррозионным и гидроизоляционным покрытием. У нас можно заказать емкость 5 м3 для хранения СУГ во всех типах исполнения:
- наземные;
- подземные;
- двустенные сосуды.

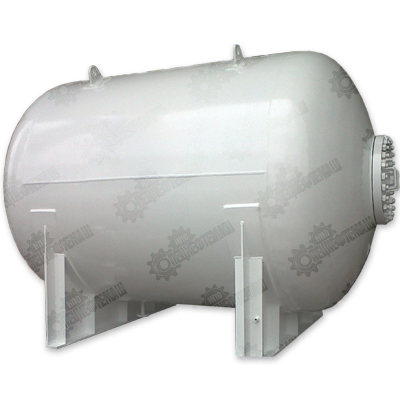

Наземное исполнение
Резервуары для СУГ наземного исполнения вместимостью 5 кубометров устанавливаются непосредственно на грунт. В зависимости от его характеристик подбирается тип опоры. НПО «СпецНефтеМаш» изготавливает наземные емкости для хранения газа с двумя видами опорных конструкций:
- стойки,
- лапы.
Снаружи корпус покрывается защитной эмалью бело-серого цвета. Она предохраняет сталь от коррозии и хорошо заметна с дальних расстояний. В верхней части наземного газгольдера предусмотрена одна или несколько горловин со штуцерами. Это позволяет оснащать конструкцию практически любыми измерительными, технологическими приборами – клапанами, уровнемерами, манометрами.
Подземное исполнение
Емкости для хранения газов, предназначенные для подземного монтажа, выполняются из гидроизолированных сосудов. Это необходимо для обеспечения нормальной работы оборудования, контактирующего с подлежащими слоями грунта.
Особенности производства подземной емкости СУГ:
- качественная гидроизоляция из эпоксидных смол, битумных мастик, других проверенных материалов;
- катодно-анодная защита корпуса (при необходимости);
- теплоизоляция для сохранения заданной температуры газа в холодный сезон и в сложных климатических условиях.
Подземное размещение резервуаров определяет более высокую экологическую безопасность их использования при сохранении максимальной функциональности. Конструкции нашего завода производятся из сталей высокого качества с антикоррозионным покрытием и надежной системой изоляции.
Подземные резервуары для СУГ можно применять на разных площадках, не рискуя экологией и здоровьем сотрудников. Верх корпуса по аналогии с наземными версиями может комплектоваться горловиной, штуцерами, измерительными приборами, арматурой.
Двустенное исполнение
Двустенные резервуары для СУГ представляют собой сосуд в сосуде. Межстенная пустота заполняется инертным газом или антифризом. Охлаждающая жидкость нейтрализует действие газа в случае утечки и предупреждает его попадание вовне при разгерметизации внутренней емкости.
Двустенные резервуары для СУГ – это самое безопасное решение для крупных промышленных площадок. Если это сосуды производства «СпецНефтеМаш», то к надежности и безопасности стоит добавить преимущество по стоимости.
Технические характеристики
| Характеристики | СУГ-5 |
| Рабочий продукт | сжиженный углеводородный газ, пропан-бутан или другие газы с упругостью паров не более, чем упропана |
| Номинальный объем, м3 | 5 |
| Уровень налива, % | 85 |
| Полезный объем, м3 | 4,25 |
| Способ размещения | наземный, подземный |
| Конструктивное исполнение | одностенные, двустенные |
| Днища | эллиптические |
| Давление рабочее, МПа | 1,6 |
| Давление расчетное, МПа | 1,8 |
| Давление пробное гидравлическое, МПа | 2,03 |
| Температура эксплуатации, ºС | -40...+45 |
| Основной материал | сталь 09Г2С |
| Толщина стали | 10-22 мм |
| Группа аппарата по ОСТ 26-291-94 | 1 |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Категория и группа взрывоопасности по ГОСТ 12.1.001-78 | IIa-Т3 |
| Антикоррозионная защита внешней поверхности подземных сосудов | антикоррозионная защита весьма усиленного типа оп ГОСТ 9.602-2005 "Сооружения подземные. Общие требования к защите от коррозии" |
| Установленный срок службы, лет | 20 |
Резервуар для СУГ 5 м3. Чертеж
Габаритные размеры
| Наземное исполнение | Подземное исполнение | ||||||||
| D, мм | L, мм | H, мм | Масса, кг (одност.) | Масса, кг (двуст.) | D, мм | L, мм | H, мм | Масса, кг (одност.) | Масса, кг (двуст.) |
| 1600 | 2900 | 1990 | 1700 | 2200 | 1400 | 3456 | 2620 | 1800 | 2300 |
Таблица штуцеров
| Обозначение | Назначение | Ду, мм | Ру, МПа |
| А | штуцер наполнения | 50 | 2,5 |
| Б | штуцер отбора жидкой фазы | 3,2 | 2,5 |
| В | штуцер отбора газовой фазы | 3,2 | 2,5 |
| Г | штуцер уровнемера | 3,2 | 2,5 |
| Д | штуцер предохранительного клапана | 50 | 2,5 |
| Е | штуцер уравнительной паровой фазы | 50 | 2,5 |
| Ж | штуцер резервный | 50 | 2,5 |
| З | люк | 450 | 2,5 |
Требования к сейсмичности площадки строительства
Применяемые наши заводом технологии позволяют добиться максимальной надежности, устойчивости к разгерметизации конструкций при сейсмических воздействиях. Проведены объективные испытания (сентябрь 2017), которые подтвердили: емкость для газа на 5 м3 остается герметичной при интенсивности землетрясений до 9 баллов по шкале Медведева-Шпонхойера-Карника (MSK64).
По итогам испытаний, вся продукция НПО «СпецНефтеМаш» сопровождается сертификатами соответствия:
- ГОСТ 30546.1–98;
- 2–98;
- 3–98.
Результаты проведенных исследований и фактический опыт наших постоянных заказчиков подтверждают: емкости для сжиженного газа производства НПО можно использовать на объектах нефтегазовой промышленности, расположенных в сейсмически нестабильных регионах.
Заказать газгольдеры FAS 5 м3
Для хранения сжиженного газа в России традиционно используются зарубежные резервуары. Но в данный момент поставки европейских газгольдеров осложнены. Исходя из этого, компания ООО "НПО "Спецнефтемаш" начала производить аналоги емкостей FAS с марта 2022 года. Чтобы купить газгольдер FAS 5 м3, заполните форму внизу страницы, либо свяжитесь с отделом продаж.
Информация для Заказчиков
ООО «СпецНефтеМаш» – это многолетний опыт производства емкостей для СУГ, команда квалифицированных специалистов, отлаженные алгоритмы доставки готовой продукции и профессиональный участник рынка изготовления емкостного оборудования. Нашими устройствами уже пользуются во многих районах большой России без нареканий и сомнений в безопасности.
По вашей заявке мы изготовим и поставим емкости для хранения СУГ в любую точку страны. Для заказа укажите:
- тип исполнения (наземное/подземное размещение, двустенный сосуд);
- размеры необходимого оборудования (мы производим резервуары стандартных габаритов и адаптированные конструкции по индивидуальным замерам);
- конструктивные требования (количество и размеры горловин, штуцеры);
- нужную комплектность емкости для СУГ (технологическое оборудование, измерительные контрольные приборы);
- требования к изоляции;
- вид антикоррозионной защиты.
Получить квалифицированную консультацию по требованиям к изделиям, применяемым в различных регионах (условиях эксплуатации), можно по телефону 8–800–3021–565 или email marketing@snmash.ru. Звоните нам или напишите на электронный адрес, и мы рассчитаем ориентировочную цену заказа емкости на 5 кубов – эффективную и обоснованную. Получите оборудование напрямую от производителя с гарантиями качества и надежности.
