Резервуар для СУГ (газгольдер) 20 м3
Резервуар для СУГ (газгольдер) 20 м3 | Купить резервуары в Казани от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Резервуар для СУГ (газгольдер) 20 м3 | Купить резервуары в Казани Фото Емкость для СУГ 20 м3 - купить по выгодным ценам
Вернуться в Емкости для СУГ (газгольдеры). Резервуары СУГ

Резервуар для СУГ (газгольдер) 20 м3

Резервуар для СУГ 20 м3
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
20 м3
Рабочая температура:
От -60 до 50 °C
Материал корпуса:
сталь 09Г2С, 12Х18Н10Т
Рабочее давление:
1,6 МПа
Климатическое исполнение:
УХЛ1
Рабочая среда:
СУГ
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

4,2 м3
4,6 м3
5 м3
6,5 м3
8 м3
9,2 м3
10 м3
20 м3
25 м3
50 м3
100 м3
200 м3



Сосуды для хранения СУГ (газгольдеры) представляют собой горизонтальный цилиндрический сосуд с эллиптическими днищами. Сжиженный газ хранится в емкостях под давлением 1,6 МПа и при температуре окружающей среды от - 60ºС до + 50ºС.

ООО НПО "СпецНефтеМаш" изготавливает сосуды для хранения СУГ 20 м3 в трех конструктивных исполнениях:

  • Наземное
  • Подземное
  • Двустенное

Наземное исполнение

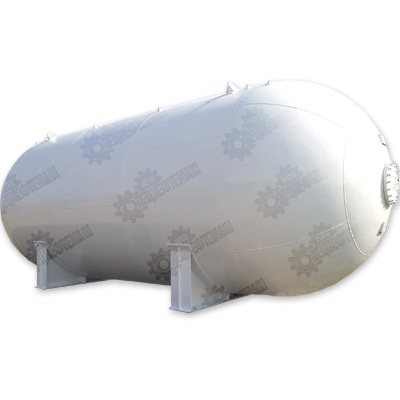

Наземные сосуды для хранения СУГ объемом 20 м3 устанавливаются на опоры-лапы или опоры-стойки в зависимости от характеристик грунта. С внешней стороны сосуды покрываются бело-серой эмалью. В верхней части корпуса предусмотрены горловина или горловины со штуцерами, которые необходимы для установки технологического оборудования (уровнемеров, манометров, клапанов и т.д.).

Подземное исполнение

Подземные сосуды для хранения СУГ объемом 20 м3 являются более экологически безопасной конструкцией, но для их безопасной эксплуатации требуется дополнительная гидроизоляция для защиты поверхности сосуда от негативного воздействия грунта и подземных вод. В верхней части корпуса также изготавливаются горловины для штуцеров, в которые устанавливают емкостное оборудование. Гидроизоляция подземных сосудов изготавливается весьма усиленного типа из битумных мастик, эпоксидных смол и других веществ. Также подземные сосуды могут иметь катодно-анодную защиту. В случае эксплуатации сосудов в холодном климате на поверхность емкости устанавливают теплоизоляцию для поддержания температуры сжиженного газа на заданном уровне.

Двустенное исполнение

Двустенные сосуды для хранения сжиженного газа объемом 20 м3 представляют собой "сосуд-в-сосуде": внутри внешнего сосуда расположен внутренний сосуд. Такая конструкция является максимально безопасной, так как в случае разгерметизации внутреннего сосуда хранимый газ попадает в межстенное пространство, а не в окружающую среду. Межстенное пространство заполняется инертным газом или тосолом. Эта жидкость помогает получить информацию о возможной разгерметизации стенок внутреннего сосуда.

Технические характеристики

Характеристики СУГ-20
Рабочий продукт сжиженный углеводородный газ, пропан-бутан или другие газы с упругостью паров не более, чем упропана
Номинальный объем, м3 20
Уровень налива, % 85
Полезный объем, м3 17
Способ размещения наземный, подземный
Конструктивное исполнение одностенные, двустенные
Днища эллиптические
Давление рабочее, МПа 1,6
Давление расчетное, МПа 1,8
Давление пробное гидравлическое, МПа 2,03
Температура эксплуатации, ºС -40...+45
Основной материал сталь 09Г2С
Толщина стали 10-22 мм
Группа аппарата по ОСТ 26-291-94 1
Класс опасности по ГОСТ 12.1.007-76 4
Пожароопасность по ГОСТ 12.1.004-91 да
Категория и группа взрывоопасности по ГОСТ 12.1.001-78 IIa-Т3
Антикоррозионная защита внешней поверхности подземных сосудов антикоррозионная защита весьма усиленного типа оп ГОСТ 9.602-2005 "Сооружения подземные. Общие требования к защите от коррозии"
Установленный срок службы, лет 20

Чертеж резервуара для СУГ 20 м

Резервуар для СУГ 20 м3. Чертеж


Чертеж резервуара СУГ-20-П1

Резервуар СУГ-1600-1,6-20-П1. Чертеж


Габаритные размеры

Наземное исполнение Подземное исполнение
D, мм L, мм H, мм Масса, кг (одност.) Масса, кг (двуст.) D, мм L, мм H, мм Масса, кг (одност.) Масса, кг (двуст.)
1600 9980 2100 5100 8700 1600 9980 2600 4900 9000

Таблица штуцеров

Обозначение Назначение Ду, мм Ру, МПа
А Связь по газу 32 2.5
Б Слив продукта 50 2,5
В Вход продукта 50 2,5
Г Для контроля уровня 32 2,5
Д1, Д2 Для предохранительного клапана К2 1,6
Е Для контроля верхнего уровня (85%) М20х1,5 1,6
Ж Для манометра М20х1,5 1,6
К Люк 475 1,6
С Дренаж 50 1,6

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Заказать газгольдеры FAS 20 м3

Для хранения сжиженного газа в России традиционно используются зарубежные резервуары. Но в данный момент поставки европейских газгольдеров осложнены. Исходя из этого, компания ООО "НПО "Спецнефтемаш" начала производить аналоги емкостей FAS с марта 2022 года. Чтобы купить газгольдер FAS 20 м3, заполните форму внизу страницы, либо свяжитесь с отделом продаж.

Информация для Заказчиков

Мы производим емкости на 20 кубов как по стандартным проектам, так и по индивидуальному заказу. По требованию Заказчика подбираются следующие параметры:

  • конструкция сосуда (наземная, подземная, двустенная)
  • габаритные размеры
  • количество горловин и их высота
  • комплектация сосуда технологическим оборудованием
  • способ антикоррозионной обработки
  • наличие гидроизоляции и теплоизоляции

Чтобы заказать и купить резервуар для СУГ 20 м3 в Казани, Вы можете связаться со специалистами ООО НПО "Спецнефтемаш":

  • по электронной почте marketing@snmash.ru
  • по телефону 8-800-3021-565

Узнать стоимость резервуаров для СУГ 20 м3
