Как выбрать обратный клапан

Как выбрать обратный клапан

Безопасная работа любого трубопровода требует строгого соблюдения направления движения потока. Чтобы исключить его ток в противоположном направлении, используется защитная запорная арматура – обратный клапан. Он работает автоматически (открывается силой воды) и обеспечивает способность хода рабочей среды в одну сторону.

Назначение обратного клапана

Применение обратного клапана

Функционально такая запорная арматура решает две задачи – контролирует направление потока и защищает элементы трубопровода от гидроударов, способных привести к их выходу из строя. Выбор такой арматуры – объективная необходимость для любого серьезного путепровода. При этом сам запорный клапан подвержен риску поломки под действием нагнетаемого тока в результате остановки насоса.

Места монтажа: водопровод, канализация, отопительная сеть. При этом необходимо соблюдать ряд правил:

  • в насосных сетях запорная арматура монтируется в колодец/скважину за погружным насосом, перед насосной системой или на всасывающую линию за храповиком;
  • на водопроводах – за водомером;
  • в системе канализации, подачи воды, водоподготовки запорный клапан нужен перед каждым сантехническим прибором;
  • при устройстве автономного отопления монтаж обратного клапана обязателен на каждой точке, где наблюдается перепад давления теплоносителя (внутри контуров).

Виды

Виды обратных клапанов

В строительстве промышленных и бытовых трубопроводов применяют различные типы запорной арматуры. Выбор обратных клапанов на современном рынке достаточно большой, а чаще всего используется 5 видов оборудования.

  • Дисковый запорный клапан – компактное приспособление, самое малогабаритное в семействе. Принцип работы: при нарастании напора диск, в нормальном положении закрывающий рабочий канал тока, открывается, задавая направление движения. Как только напор снижается, диск пружиной возвращается на место.
  • Шаровое устройство имеет несколько иную конструкцию, чем дисковый. Здесь в качестве закрывающего элемента используется шар: под действием потока он поднимается, открывая канал, а при ослаблении давления встает в исходное положение, перекрывая ход. Этот тип обратного клапана хорош тем, что может устанавливаться в системах с разным диаметром труб путепровода.
  • Лепестковый. Из названия понятно, что в его конструкции присутствуют жесткие лепестки – они раздвигаются, ведомые потоком, а при возникновении обратного тока закрываются, герметично перекрывая движение.
  • Подъемная запорная арматура – вид обратного клапана, оборудованный запорной чашкой-золотником. Принцип действия тот же: под воздействием золотник поднимается, при его снижении возвращается на исходную позицию. Выбор обратного клапана подъемного типа обоснован только при возможности его установки горизонтально.
  • 2-лопастной запорный клапан – габаритная установка, способная выдержать большое давление при поломке насосного оборудования. Выбор обратного клапана этого вида логичен для сложных систем водопроводов, в которых существует высокая вероятность сбоев в работе насосов и возникновения сильного воздействия. Запорная арматура часто используется в автономных водопроводах частных домов, где ток воды нагнетается мощными насосами. Принцип действия двухлопастного приспособления: при достаточном напоре закрывающий элемент складывается пополам, появление обратного тока приводит к его возвращению в исходное состояние.

Классификация по типу присоединения

Межфланцевое соединение

Кроме принципа действия, существует еще один важный признак деления устройств на виды – способ присоединения. Здесь современный рынок предлагает 4 класса:

  • обратный клапан межфланцевый;
  • на фланцах;
  • под приварку;
  • муфтовое присоединение.

Межфланцевое соединение

При межфланцевом креплении приспособление устанавливается между фланцами, которые, в свою очередь, стягиваются шпильками с гайками. На рынке представлен широкий выбор обратных клапанов этого класса в латунном, чугунном, стальном (нержавеющем) исполнении. Номинальный диаметр Ду – в диапазоне от 15 до 1000 мм. Выбор обратного клапана, устанавливаемого между фланцами, обусловлен следующими его плюсами:

  • доступная цена устройства;
  • простой монтаж (в том числе при замене);
  • малая нагрузка на трубопровод (небольшой вес);
  • небольшая строительная длина.

У межфланцевого присоединения есть и минусы: вероятность ослабления затяжки шпилек, что повлияет на герметичность перекрытия, сложности применения в сетях с нагнетаемым давлением от 40 кгс/кв. см и выше.

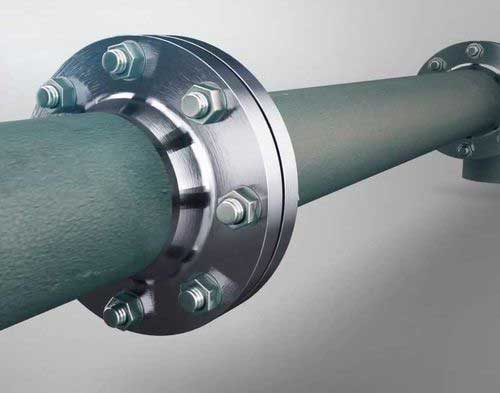

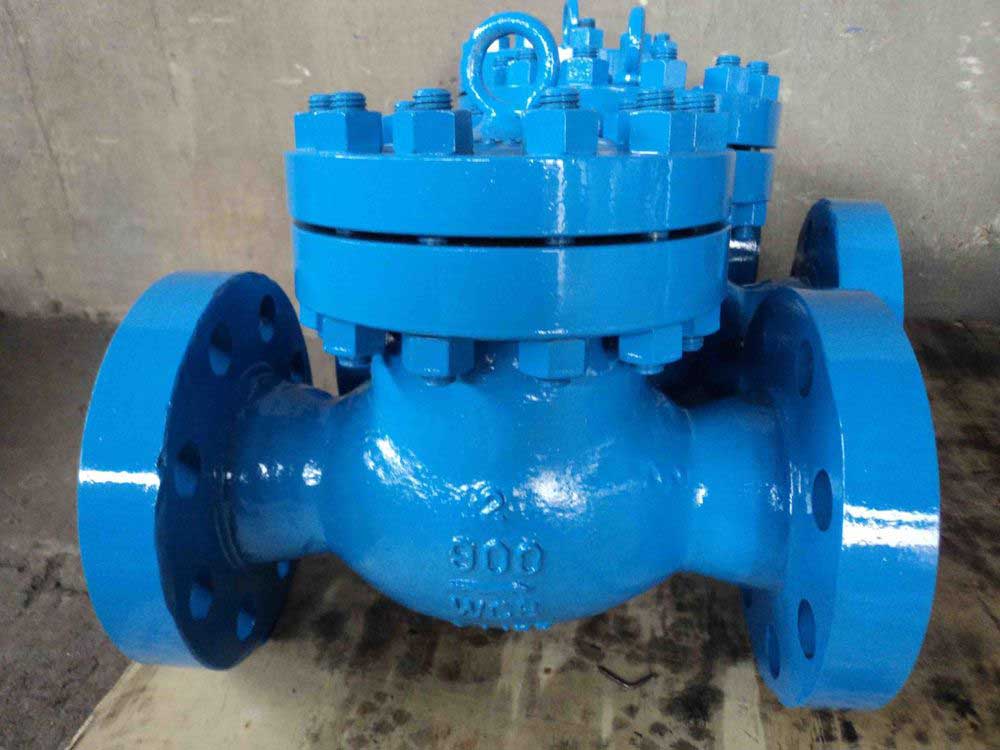

Фланец

Фланцевое соединение

Выбор обратного клапана с фланцевым присоединением (закреплением на фланцах) дает следующие преимущества:

  • простой монтаж;
  • недорогое обслуживание;
  • невысокие расходы на покупку;
  • отсутствие ограничений по уровню давления.

Арматура выпускается с Ду 15–1000 мм. Материальное исполнение – чугунное, стальное, нержавеющее. К минусам относят увеличенный вес корпуса и большие размеры по сравнению с аналогами, вероятность ослабления креплений со временем.

Под приварку

Решая вопрос, какой выбрать обратный клапан для долгосрочной герметичности перекрытия, следует обратить внимание на этот вариант арматуры. Он выпускается в тех же диаметрах (Ду от 15 до 1000) в стальном и нержавеющем варианте. В конструкции устройства предусмотрены концы под приварку, которые обеспечивают максимально надежную установку.

Плюсы такого монтажа на трубопровод:

  • малый вес;
  • герметичное соединение;
  • небольшая строительная длина.

Из минусов – только осложненная установка и замена, невозможность обслуживания. Чаще всего такой запорный клапан применяется в трубопроводах на предприятиях энергетики (поскольку он выдерживает до 400 атмосфер и может работать при температурах до 585 градусов выше нуля), потому часто называется энергетическим.

На муфте

Выбор обратного клапана с муфтовым соединением (на резьбе) – одно из самых распространенных решений для малых сетей. Линейка арматурных устройств класса ограничена по Ду (от 10 до 100). Материал запорного клапана – латунь, чугун, сталь, нержавейка. Плюсы:

  • низкая цена;
  • простой монтаж;
  • малая длина;
  • компактные размеры;
  • минимальный вес.

Минусы – ограниченная серия (Ду 10–100) и потребность в постоянном обслуживании (корпус арматуры часто забивается окалиной, другими отложениями).

Выбор обратного клапана

Заказать обратный клапан

Перед тем как выбрать обратный клапан, необходимо составить список технических характеристик трубопровода, в котором он будет использоваться. Базовые параметры, под которые подбирается запорная арматура:

  • конструктивные возможности (выбор крепления);
  • уровень давления;
  • установочные размеры участка для подсоединения.

Из готовых решений можно использовать поворотный запорный клапан для отопительных систем с металлическими трубами. Такая арматура зарекомендовала себя в данных условиях наиболее функциональной благодаря ее малой чувствительности к загрязнению потока.

С металлопластиковыми трубами проблема загрязнения стоит не так остро, потому для них подходит и бюджетный дисковый вариант. Шаровый на муфтах оправдывает себя на водопроводах (вода уже очищена, диаметр труб небольшой, потому такое решение будет целесообразным и по цене, и по стоимости обслуживания).

Присоединение

Кроме технологии, типы креплений отличаются временем установки. По убыванию скорости монтажа линейка вариантов выглядит так:

  • самая быстрая – установка между фланцами с уплотнителями (подходит, если в системе предусмотрены 2 фланца);
  • муфтовое крепление (внутренняя резьба на трубе);
  • фланцевое.

Межфланцевое присоединение оправдано в небольших сетях (ставить нужно только по направлению потока). В жилых помещениях оптимальной считается муфта. Для насосных сетей часто используются фланцевая арматура.
