Шаровой кран - это разновидность трубопроводного крана, запирающий или регулирующий элемент которого имеет сферическую форму.
Благодаря простому устройству и высокой надежности конструкции шаровые краны снискали немалую популярность при строительстве трубопроводов. Предложение на такой спрос всегда реагирует однозначно – популярный вид арматуры представлен на российском рынке очень широко. Чтобы купить долговечную надежную продукцию, надо понимать, как механизм устроен, в чем его особенности и кто подскажет, что именно вам стоит выбрать для бесперебойной надежной работы магистрали.
Ответ на последний вопрос уже найден. ООО НПО «СпецНефтеМаш» – опытный производитель арматуры всех типов, включая самые популярные разновидности шаровых кранов. Мы всегда ориентируемся на результат заказчика и предлагаем лучшие цены на арматуру своего производства. Квалифицированные специалисты помогут вам сориентироваться в особенностях различных моделей, представленных в нашем ассортименте.
Что до устройства конструкции изделия, то шаровые краны представляют собой сборку с запорным элементом в форме сферы. Она соединена с рукояткой, которая вращает шар вокруг своей оси. Ось рукояти расположена под прямым углом к потоку – в одном положении поворота рукояти шар перекрывает поток, в другом – наоборот. Так происходит регулирование подачи в трубах.
Плюсы и минусы
Основные преимущества такого арматурного приспособления:
- функциональность (герметичность перекрытия);
- легкий вес;
- большой каталог (для воды, газовые шаровые краны и т. д.);
- удобный монтаж (может устанавливаться в любом положении);
- невосприимчивость к гидравлическому сопротивлению потока;
- небольшая строительная длина.
Есть и недостатки, к ним относятся:
- требовательность к режиму (арматуру нужно использовать не реже 1 раза в 5–7 дней, иначе шар может застопориться – «залипнуть»);
- для поворота рукояти требуется достаточно большое усилие;
- быстродействие, которое можно рассматривать как плюс, в некоторых случаях становится недостатком, поскольку оно способно вызвать гидроудары и создать аварийные ситуации.
Модели с фторопластовыми уплотнителями плохо переносит высокую температуру транспортируемой рабочей среды (рекомендованный максимум – 15 градусов выше нуля).
Шаровые краны – виды
Существует много признаков классификации шаровых кранов. Основная таблица классов делит такую арматуру на 3 большие группы.
- Запорный – самая распространенная модель, предназначена для закрытия (полного перекрытия) рабочей среды.
- Двухходовые изделия, которые, кроме запорной функции, выполняют регулирующую или контрольную. В этой группе есть разные представители:
- Регулирующий – многофункциональное устройство, которое позволяет не только перекрывать поток, но и регулировать транспортировку.
- Двухходовый шар для подключения датчика температуры – популярное решение для производства современных квартирных счетчиков тепла.
- Для подземного монтажа. Особенность – удлиненный шток, благодаря которому арматуру можно устанавливать в подземных системах с выводом блока регулировки (открытие, перекрытие) с улицы.
- Трехходовые муфтовые шаровые краны – арматура, которая позволяет смешивать и распределять потоки (соответственно, T-порт и L-порт). Востребована в системах, устраиваемых для производства сложных технико-технологических процессов, и в интеллектуальных трубопроводах с датчиками контроля.
Классификация моделей по типу управления
В зависимости от реализованной технологии управления, арматура делится на модели с приводом (электро-, пневматическим), редуктором и ручной вариант.
- Ручной вариант – самое простое исполнение, потому является и наиболее распространенным для устройства большинства трубопроводов. Может исполняться с классической ручкой или так называемой бабочкой.
- С редуктором (чаще – фланцевые шаровые краны) – арматура для сетей, в которых нужно обеспечить плавное открытие потока. Редуктор здесь используется механический. По регламенту, он должен присутствовать на всех моделях арматуры, чей диаметр равен или более 30 см.
- Пневматический привод позволяет удаленно регулировать показатели работы системы и перекрывать подачу рабочей среды при аварии. Применяется в случаях, когда использование электрического привода не представляется возможным.
- Изделия с электроприводом получили распространение на промышленных объектах, которые работают с высокими показателями давления и пожароопасными продуктами.
Классификация по материалу исполнения корпуса
Современные качественные шаровые краны для воды, газа и т. д. выполняется в корпусах из латуни, стали, чугуна и пластика. В каждом случае выбор арматуры имеет свои достоинства и минусы.
Латунь

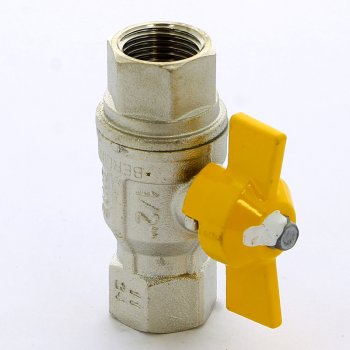

Так, латунные шаровые краны – самый популярный вид, поскольку сочетает в себе следующие качества:
- Доступная цена.
- Большой выбор шаровых кранов и их производителей.
- Надежность (такая арматура устойчива к деформациям при механических воздействиях).
Этот тип изделий оптимален по характеристикам для установки на газовый или водный трубопровод. Они всегда есть в наличии. Но недостатки у них имеются – ограниченные температурные возможности (температура рабочей среды не выше 200 гр. тепла) и скромный выбор по диаметру шара (диапазон – 8–100 мм). К тому же такие изделия не подходят для устройства нефтепроводов.
Сталь

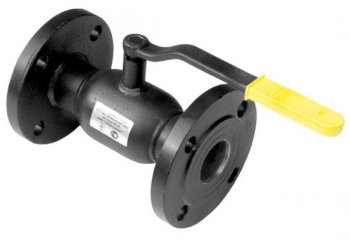

Вторую позицию по популярности заслуженно занимают «любимцы» отрасли коммунального хозяйства, стальные шаровые краны (для их изготовления применяется углеродистая сталь 20/25). Они отличаются:
- обоснованной ценой;
- хорошими эксплуатационными характеристиками для устройства газовых трубопроводов и магистралей с горячей водой (потому столь популярны для нужд сферы жилищного хозяйства);
- большим каталогом моделей;
- устойчивостью к механическим нагрузкам.
Недостатки – неустойчивость при работе с охлажденной рабочей средой (температура не ниже 40 градусов мороза). В условиях долгой эксплуатации в трубопроводной сети для транспортировки холодной воды запорный элемент часто требует замены.
Арматура производства из легированной стали (обычно это марка 09Г2С) не «боится» низких температур. Но из-за специфических качеств материала корпуса предназначена только для установки в магистралях с температурой рабочей среды до 60 градусов мороза. Узкая сфера применения – ключевой минус. Плюсы те же, что у других стальных изделий.

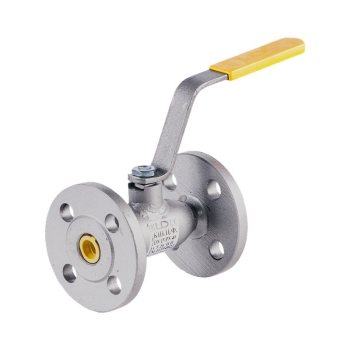

Производство корпуса из нержавейки (12х18н10т) дает дополнительные преимущества при эксплуатации, среди которых:
- огромная сфера применения (особенно актуально для устройства промышленного трубопроводного пути);
- эксплуатация при очень низкой температуре рабочей среды (предел – до 60 гр. ниже нуля).
К недостаткам относят цену шаровых кранов для промышленных магистралей, небольшой выбор моделей и доступность (поставки занимают время).
Полипропилен
Пластиковые (полипропиленовые) шаровые краны – оптимальный выбор для устройства пластикового трубопровода. Такая арматура делается из полипропилена, она:
- долговечна (служит не меньше латунного аналога);
- сбалансирована по цене и качеству;
- легко устанавливается благодаря малому весу.
Недостаток: возможности эксплуатации, ограниченные только пластиковыми трубопроводами.
Чугун
Чугунные шаровые краны выполняют из серого/плавкого чугуна. По сути, это устаревшая технология производства, которая практически не имеет плюсов при эксплуатации в современных сетях в сравнении с аналогами. Зато имеет минусы – высокую стоимость и сильно ограниченное предложение. При наличии такой возможности эксперты рекомендуют заменять чугунный вариант стальным.
Как правильно выбирать шаровые краны
Самый прострой способ купить шаровые краны, которые полностью удовлетворят самым жестким требованиям, – обратиться к профессиональному поставщику. При этом обязательно ориентируйтесь на следующие моменты.
- Изделие должно быть новым – с гарантией, сопроводительной документацией, не старше 5 лет. Особенно это касается моделей с мягкими уплотнителями – после 4–5 лет ожидания на складе они теряют до 80% эксплуатационных характеристик.
- Обращайте внимание на параметры условного/рабочего давления. Первый показатель должен быть выше (равенство этих характеристик не раз приводило к серьезным поломкам в сети и дорогостоящему ремонту).
Купить шаровые краны
Как и в случае с любым серьезным оборудованием, успех при выборе шаровых конструкций на 50% зависит от поставщика. Если вы хотите купить качественную арматурную продукцию, обращайтесь к проверенному производителю.
Мы предложим вам высокое качество арматуры (запорной, регулирующей, функциональной, управляемой дистанционно) нашего производства по разумной цене покупки и эксплуатации. Чтобы получить консультацию, купить шаровые краны или определиться с их параметрами, обращайтесь к экспертам по номеру 8–800–3021–565 или отправляйте заявку на marketing@snmash.ru.
